Produktübersicht

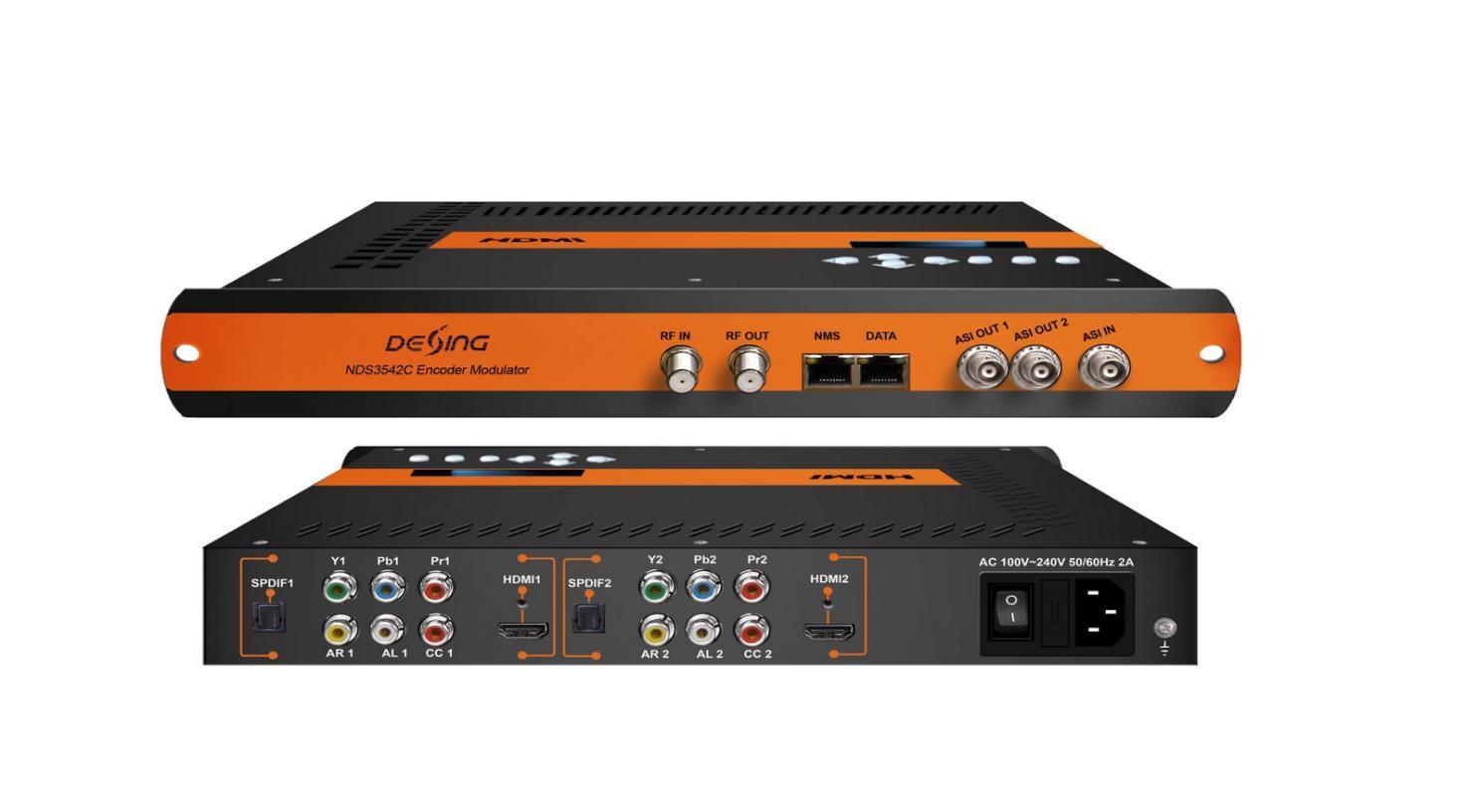

Die Produkte der NDS3542C-Serie sind All-in-One-Geräte von DEXIN, die Kodierung (MPEG-2, MPEG-4/AVC H.264) und Modulation integrieren, um HDMI-/YPbPr-/CVBS-Signale (Pr in) usw. in digitale HF-Ausgabe umzuwandeln. Um den unterschiedlichen Anforderungen der Kunden gerecht zu werden, ist NDS3542C außerdem mit 1 ASI-Eingang und 2 separaten ASI-Ports und 1 IP-Port als Ausgang ausgestattet. Die Signalquelle können Satellitenempfänger, Überwachungskameras, Blu-Ray-Player, Antennen usw. sein. Die Ausgangssignale sind für den Empfang durch Fernseher, Set-Top-Boxen usw. mit entsprechendem Standard vorgesehen.
Produkte der Serie NDS3542C von Dexin werden häufig an öffentlichen Orten wie U-Bahnen, Markthallen, Theatern, Hotels, Restaurants usw. für Werbung, Überwachung, Schulung und Ausbildung in Unternehmen, Schulen, auf Campusgeländen, in Krankenhäusern usw. verwendet. Sie sind eine gute Wahl, um HD-Kanäle und mehr anzubieten.
Hauptmerkmale
* MPEG2 HD- und MPEG4 AVC H.264 HD-Videokodierung
* DD AC3 (2.0 optional), MPEG4-AAC, MPEG2-AAC, MPEG1 Layer II Audiokodierung
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Tomleequan
* Unterstützt DD AC3 (2.0/5.1/7.1) Passthrough (für HDMI- und SPDIF-Schnittstelle)
* Unterstützt AC3-Dialognormalisierung
* 2* HDMI/YPbPr/CVBS (Pr in) Kanäle in
* 1*ASI-Eingang für Re-Mux; 1*RF-Eingang für RF-Mix
* 4* DVB-C/4* ATSC/2* DVB-T/1*ISDBT RF-Ausgänge in einem Gerät,
* Unterstützt dynamisches Umschalten der DVB-C-, ATSC-, DVB-T- und ISDBT-Modulation
* 2 separate ASI-Ausgänge zum Spiegeln von MPTS- oder Trägerprogrammen;
* IP (2*SPTS & 1*MPTS) ausgehend über UDP/RTP/RSTP (nur für DVB-C Modulation) Protokoll
* Unterstützt CC (Untertitel) EIA608
* Unterstützt geringe Verzögerung
* LCN-Unterstützung (Logical Channel Number)
* VCT-Unterstützung (Virtual Channel Table)
* Hervorragende Modulationsqualität
* LCD-Display, Fernbedienung und Firmware
* Webbasiertes NMS-Management; Updates über das Web
Technische Daten
Abschnitt „Kodierung“
Video (HDMI)
Codierung
Schnittstelle
Auflösung
MPEG2; MPEG4 AVC/H.264
HDMI*2
1920*1080_60P, 1920*1080_50P
(Nur für MPEG 4 AVC/H.264), 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
Geringe Verzögerung Normal, Modus 1, Modus 2, Manuell
Audio (HDMI)
Codierung
MPEG1 Schicht II; MPEG2-AAC; MPEG4-AAC; DD AC3(2.0) optional; DD AC3 (2.0/5.1/7.1) Passthrough
Schnittstelle HDMI*2/SPDIF*2/2*Stereo/4*Mono
Abtastrate 48 kHz
Bitrate 64/96/128/ 192/256/320 kbps
Video (CVBS/YPbPr)
Codierung
MPEG2; MPEG4 AVC/H.264
Schnittstelle CVBS/YPbPr*2(RCA)
FBAS: 720*576_50i, 720*480_60i
Auflösung
Ton (links/rechts)
Codierung
YPbPr: 1920*1080_60i, 1920*1080_50i; 1280*720_60p, 1280*720_50P
MPEG1 Schicht II; MPEG2-AAC; MPEG4-AAC; DD AC3(2.0) optional;
Tomleequan
Schnittstelle 2*Stereo/4*Mono
Abtastrate 48 kHz
Bitrate 64/96/128/ 192/256/320 kbps
DVB-C Modulator-Sektion
Standard J.83A (DVB-C), J.83B, J.83C
MER ≥40 dB
HF-Frequenz 30~960MHz, 1KHz Schritt
HF-Ausgangspegel -30~ -10dbm (77~97 dbµV), 0,1db-Schritte
Symbolrate 5.000~9.000Msps einstellbar
HF-Ausgang 4*DVB-C Nachbarträger kombinierter Ausgang J.83A J.83B J.83C
Konstellation 16/32/64/128/ 256 QAM 64/ 256 QAM 64/ 256 QAM
Bandbreite 8M 6M 6M
DVB-T-Modulatorabschnitt
Standard EN300744
FFT-Modus 2K, 8K
Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40 dB
HF-Frequenz 30~960MHz, 1KHz Schritt
HF-Ausgang COFDM DVB-T-Ausgang (2 Träger kombinierter Ausgang)
HF-Ausgangspegel -30~ -10dbm (77~97 dbµV), 0,1db-Schritte
ATSC-Modulator-Sektion
Standard ATSC A/53
Konstellation 8 VSB
HF-Ausgangspegel -30~ -10dbm (77~97 dbµV), 0,1db-Schritte
MER ≥40 dB
HF-Frequenz 36~960 MHz, 1-kHz-Schritt
HF-Ausgang 4*ATSC Nachbarträger kombinierter Ausgang
ISDBT-Modulatorabschnitt
Standard ARIB STD-B31
Bandbreite 6M
Konstellation DQPSK, QPSK, 16QAM, 64QAM
Schutzintervall 1/32, 1/16, 1/8, 1/4
Übertragungsmodus 2K, 4K, 8K
Tomleequan
MER ≥40 dB
Kontakt: Tomleequan E-Mail:
HF-Frequenz 30~960MHz, 1KHz Schritt
HF-Ausgangspegel -30~ -10dbm (77~97 dbµV), 0,1db-Schritte
HF-Ausgang ISDBT Nachbarträger kombinierter Ausgang System
Lokale Schnittstelle LCD + Bedientasten
Fernverwaltung Web-NMS
Ausströmen 2 separate ASI-Ausgänge (BNC-Typ); IP (2* SPTS&1*MPTS) über UDP/RTP/RTSP-Ausgang (RJ45, 100M)
RTSP ist nur für DVB-C-Modulation
NMS-Schnittstelle RJ45, 1000M
Sprache Englisch
Allgemein
Stromversorgung
Maße
Wechselstrom 100 V bis 240 V
333*232*44 mm
Gewicht 2,5 kg
Betriebstemperatur 0~45℃

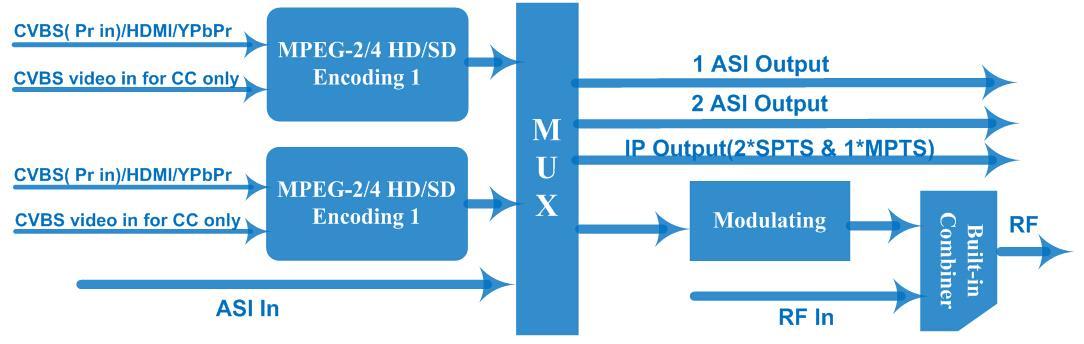

Prinzipdiagramm
