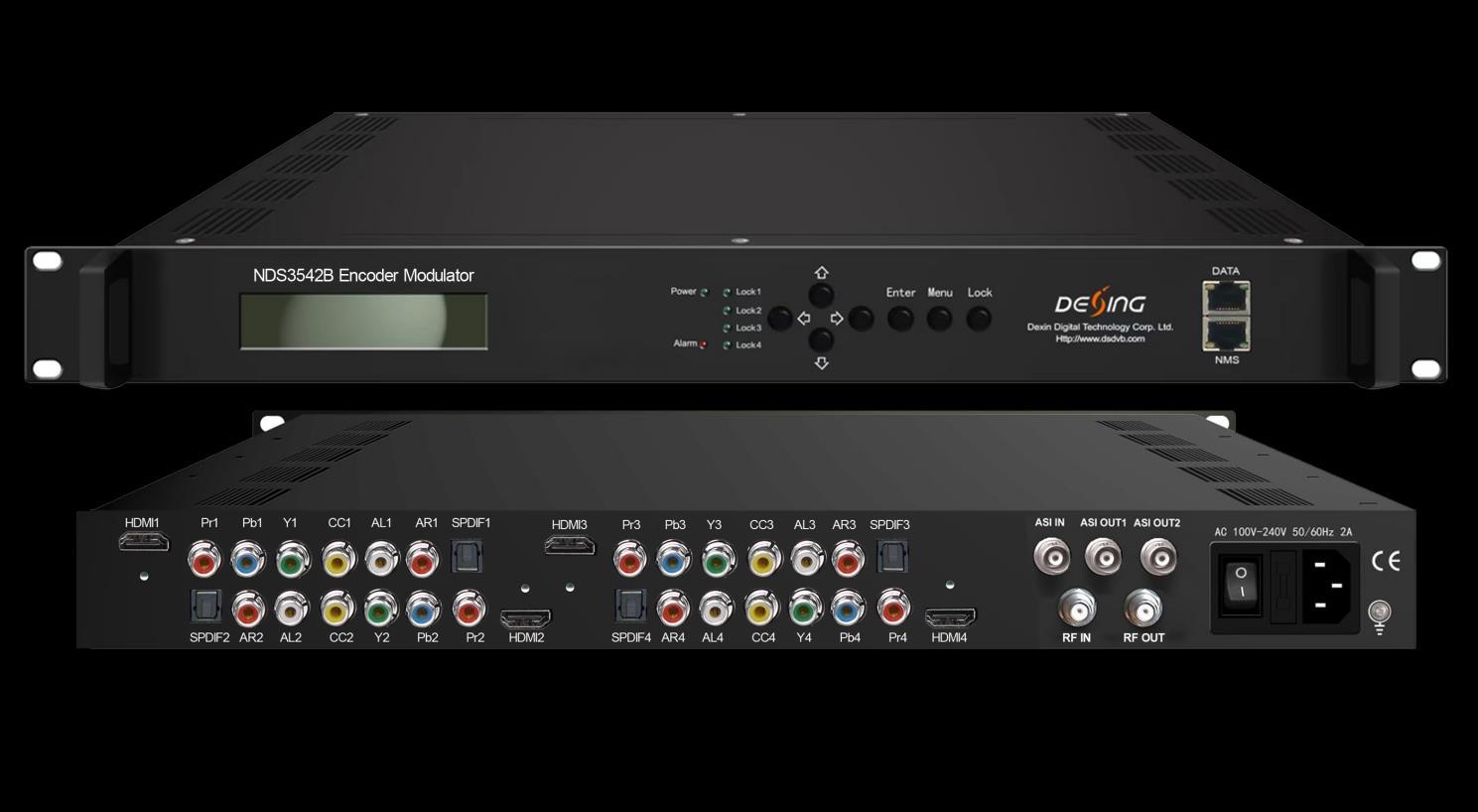

NDS3542B MPEG2/MPEG4 modulatore codificatore 4 in 1

Panoramica del prodotto

NDS3542B è un dispositivo all-in-one di DEXIN che integra la codifica (MPEG-2, MPEG-4/AVC H.264) e la modulazione per convertire i segnali HDMI/YPbPr /CVBS (Pr in) ecc. in un'uscita RF digitale.

Per soddisfare le diverse esigenze dei clienti, NDS3542B è inoltre dotato di 1 ingresso ASI (opzionale) e di un'uscita con 2 porte ASI (opzionali) e 1 porta DATI.

La sorgente dei segnali potrebbe essere costituita da ricevitori satellitari, telecamere a circuito chiuso, lettori Blu-ray e antenne ecc. I segnali in uscita devono essere ricevuti da TV, STB ecc. con standard corrispondente. Dexin NDS3542B è ampiamente utilizzato in luoghi pubblici come metropolitane, mercati, teatri, hotel, ristoranti ecc. per la pubblicità, il monitoraggio, la formazione e l'istruzione in aziende, scuole, campus, ospedali... È una buona scelta per offrire canali HD e altro ancora.

Caratteristiche principali

* Codifica video MPEG2 HD/SD e MPEG4 AVC H.264 HD/SD

* Codifica audio DD AC3 (2.0), MPEG4-AAC, MPEG2-AAC, MPEG1 Layer II

* Risoluzione ridotta (stesso frame rate)

* 4 canali HDMI/YPbPr/CVBS (Pr in) in

* 1x ASI in per re-mux e 2xASI out (opzionale); 1xRF in per mix RF

* 4x portanti DVB-C in uscita (4x DVB-T, 2x ISDB-T, 4x portanti ATSC in uscita opzionali); IP in uscita

* Supporta CC (Closed Caption) riga 21 (solo dalla fonte CVBS)

* Supporto a basso ritardo

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

* Supporto LCN (Logical Channel Number)

* Supporto VCT (Virtual Channel Table) - per DVB-C e ATSC

* Eccellente qualità di modulazione

* Display LCD, telecomando e firmware

* Gestione NMS basata sul Web; Aggiornamenti tramite Web

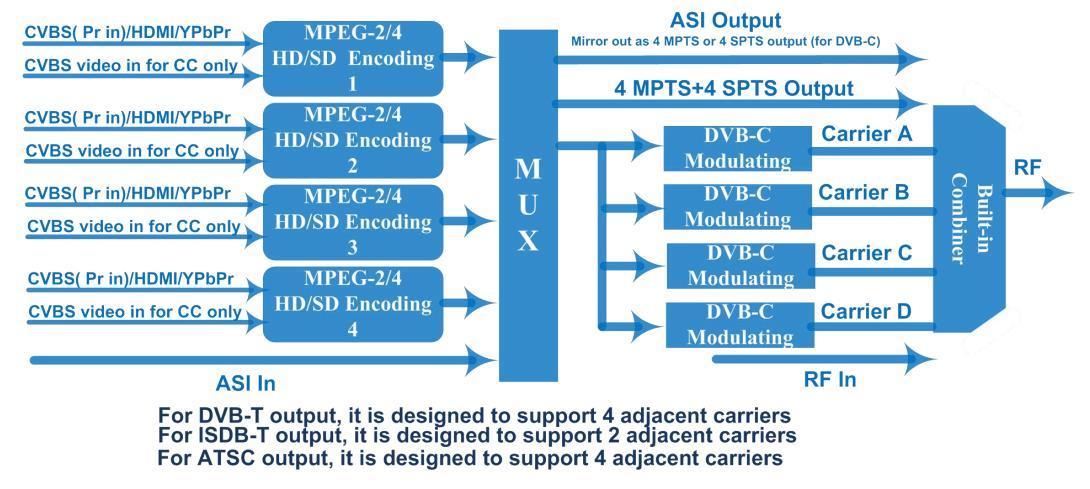

Grafico dei principi

Specifiche

Interfaccia Ingresso HDMI*4

Codifica Formato MPEG2; MPEG4 AVC/H.264

Velocità in bit 1-19,5 Mbps

1920*1080_60P, 1920*1080_50P (-solo per MPEG4 AVC/H.264)

Sezione Encoder Cavo HDMI

Video

Risoluzione

1920*1080_60i, 1920*1080_50i, Risoluzione 1280*720_60p, 1280*720_50P

Basso ritardo Normale, Modalità 1, Modalità 2, Manuale

Cromatismo Le 4:2:0

Proporzioni 16:9,4:3

Interfaccia

Codifica

Audio

HDMI*4 /SPDIF*4/Audio(S/D)*4

MPEG1 Livello II; Formato MPEG-2;

MPEG 4-AAC e Dolby Digital AC3 2.0 (opzionale)

Normalizzazione del dialogo -31 ~ -1 dB (applicabile solo per DD AC3)

Frequenza di campionamento 48KHz

Velocità in bit 64/96/128/192/256/320 kbps

Codifica Formato MPEG2; MPEG4 AVC/H.264

Interfaccia Cavo CVBS/YPbPr*4 (RCA)

Velocità in bit 1-19,5 Mbps

Video

Risoluzione

CVBS /YPbPr

Audio

Risoluzione Ridotta

Risoluzione video: 1920*1080_60i, 1920*1080_50i, Risoluzione 1280*720_60p, 1280*720_50P

Risoluzione video: 720*480_60i, 720*576_50i

Basso ritardo Normale, Modalità 1, Modalità 2, Manuale

Cromatismo Le 4:2:0

Proporzioni 16:9,4:3

Codifica

MPEG1 strato II, MPEG2-AAC, MPEG4-AAC e Dolby Digital AC3 2.0 (opzionale)

Interfaccia HDMI*4 /SPDIF*4/Audio(S/D)*4

Normalizzazione del dialogo -31 ~ -1 dB (applicabile solo per DD AC3)

Frequenza di campionamento 48KHz

Velocità in bit 64/96/128/192/256/320 kbps

Nella risoluzione

Risoluzione disponibile 1920*1080_60P Risoluzione dello schermo: 1920*1080_60P, 1920*1080_60i, 1440*1080_60i,

Sezione modulatore

Digitale terrestre (Opzionale)

1920*1080_50P

1920*1080_60i

DVB-C (Opzionale)

ATSC (Facoltativo) in fase di sviluppo

Risoluzione: 1280*720_60p, 720*480_60i

Risoluzione dello schermo: 1920*1080_50P, 1920*1080_50i, 1440*1080_50i, Risoluzione: 1280*720_50P, 720*576_50i

Risoluzione: 1920*1080_60i, 1440*1080_60i, 720*480_60i

1920*1080_50i 1920*1080_50i, 1440*1080_50i, 720*576_50i

Risoluzione: 1280*720_60p

Risoluzione: 1280*720_50P

Risoluzione: 1280*720_60p, 720*480_60i

Risoluzione: 1280*720_50P, 720*576_50i

720*480_60i 720*480_60i

720*576_50i 720*576_50i

Standard Digitale terrestre

Larghezza di banda 6 milioni, 7 milioni, 8 milioni

Costellazione QPSK, 16QAM, 64QAM

Tasso di codice 1/2, 2/3, 3/4, 5/6, 7/8

Intervallo di guardia Dimensioni: 1/32, 1/16, 1/8, 1/4

Modalità di trasmissione 2K, 4K, 8K

MER Circa 40 dB

Frequenza RF 50~960 MHz, passo 1 KHz

Uscita RF 4*Portanti DVB-T

Livello di uscita RF -20~ -9dbm, passo 0,1db

Standard J.83A (DVB-C), J.83B, J.83C

MER Circa 40 dB

Frequenza RF 50~960 MHz, passo 1 KHz

Livello di uscita RF -20~ -3dbm, passo 0,1db

Tasso di simbolo 3.000~9.000Msps regolabile

Uscita RF 4*Portanti DVB-C

Costellazione 16/32/64/128/256QAM 64/ 256 MQ 64/ 256 MQ

Larghezza di banda 8 milioni 6 milioni 6 milioni

Standard A/53 dell'ATSC

Costellazione 8 VSB

MER Circa 40 dB

Frequenza RF 50~960 MHz, incrementi di 1 KHz.

Uscita RF 4*vettori ATSC

Livello di uscita RF -20~ -9dbm, passo 0,1db

Contatto: Tomleequan Email:

Costellazione 8VSB

Standard ARIB STD-B31

Larghezza di banda 6 milioni

Costellazione QPSK, 16QAM, 64QAM

ISDB-T (Facoltativo) in fase di sviluppo

Intervallo di guardia Dimensioni: 1/32, 1/16, 1/8, 1/4

Modalità di trasmissione 2K, 4K, 8K

MER Circa 40 dB

Frequenza RF 50~960 MHz, passo 1 KHz

Uscita RF 2*Operatori ISDBT

Livello di uscita RF -20~ -9dbm, passo 0,1db

Interfaccia locale LCD + pulsanti di controllo

Gestione remota Sistema NMS Web

2 uscite ASI (tipo BNC, lo stesso specchio ts out come una delle 4/2 uscite MPTS e 4 uscite SPTS)

Trasmetti in streaming

Sistema

Generale

Specifiche fisiche

DVB-C/DVB-T/ATSC: IP (4 MPTS e 4 SPTS) in uscita su UDP, RTP/RTSP ISDBT: IP (2 MPTS e 4 SPTS) in uscita su UDP, RTP/RTSP

Porta DATI 1000 milioni

Interfaccia NMS RJ45, 100 M

Lingua Inglese

Alimentazione elettrica 100~240 V CA, 50/60 Hz

Dimensioni 482*400*44mm

Temperatura di funzionamento 0~45℃

Confronto tecnico importante

La versione precedente La versione corrente (V2)

Passaggio DD AC3 (2.0/5.1/7.1) SÌ NO

Modalità bit rate

Basso ritardo

Opzione CBR/VBR CBR

Normale/Modalità 1/Modalità 2

Normale/Modalità 1/Modalità 2/Manuale

Opzione di codifica dei caratteri NO SÌ

Porta DATI

Porta 100M

Porta 1000M

Gamma di frequenza Frequenza 50-960 MHz

Velocità simbolo - DVB-C 5-9 msps 3-9 msps

Uscita IP-DVB-C 1 MPTS e 4 SPTS 4 MPTS e 4 SPTS

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Uscita IP-DVB-T 4 SPOT 4 MPTS e 4 SPTS

Portanti DVB-T 2 vettori 4 vettori

Le altre differenze riguardano la progettazione dell'interfaccia utente Web e dello chassis, ecc. (posizione della porta NMS/DATA); non vengono fornite ulteriori descrizioni.
