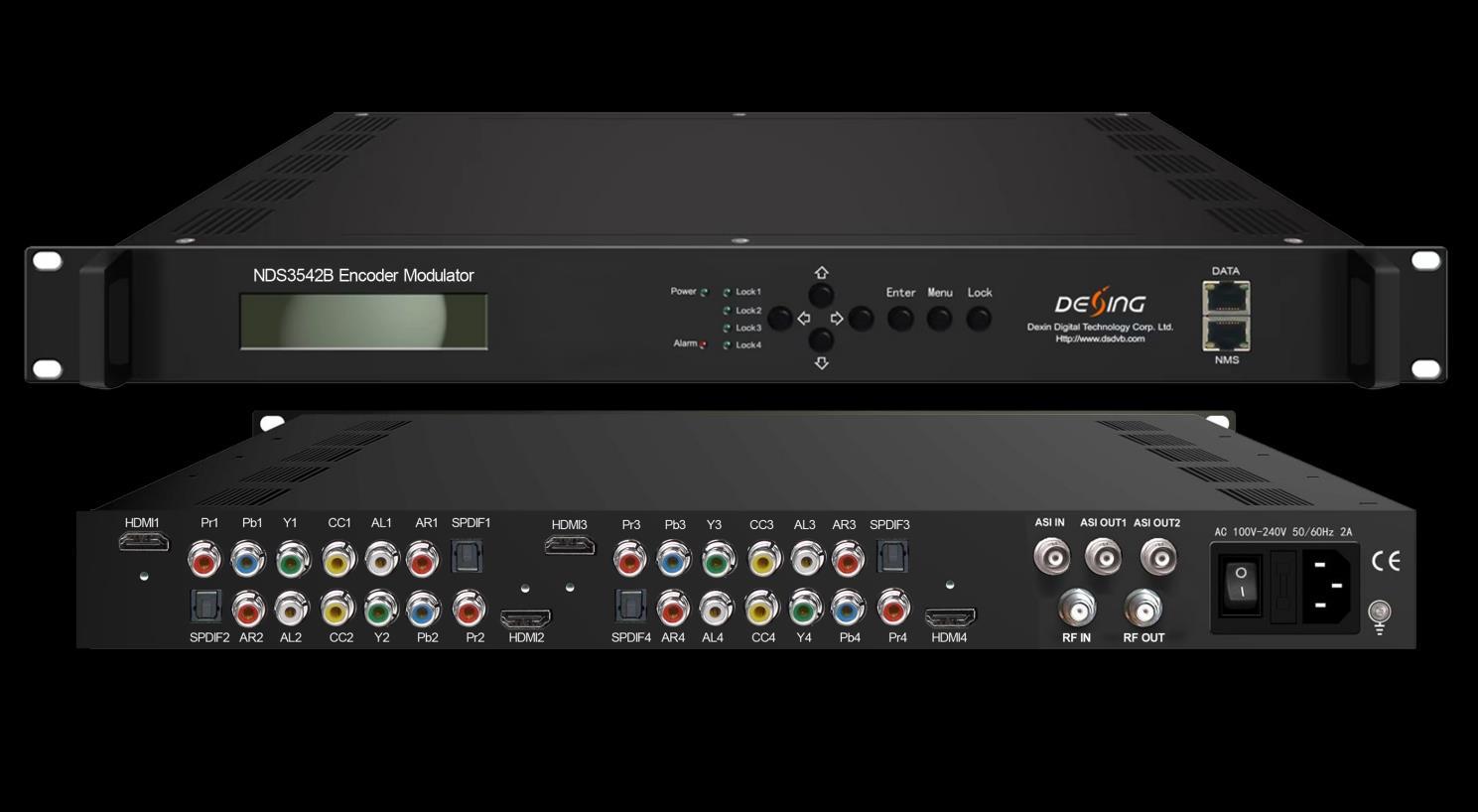

NDS3542B MPEG2/MPEG4 modulatore codificatore 4 in 1
Panoramica del prodotto
NDS3542B è un dispositivo all-in-one di DEXIN che integra la codifica (MPEG-2, MPEG-4/AVC H.264) e la modulazione per convertire i segnali HDMI/YPbPr /CVBS (Pr in) ecc. in un'uscita RF digitale.
Per soddisfare le diverse esigenze dei clienti, NDS3542B è inoltre dotato di 1 ingresso ASI (opzionale) e di un'uscita con 2 porte ASI (opzionali) e 1 porta DATI.
La sorgente dei segnali potrebbe essere costituita da ricevitori satellitari, telecamere a circuito chiuso, lettori Blu-ray e antenne ecc. I segnali in uscita devono essere ricevuti da TV, STB ecc. con standard corrispondente. Dexin NDS3542B è ampiamente utilizzato in luoghi pubblici come metropolitane, mercati, teatri, hotel, ristoranti ecc. per la pubblicità, il monitoraggio, la formazione e l'istruzione in aziende, scuole, campus, ospedali... È una buona scelta per offrire canali HD e altro ancora.
Caratteristiche principali
* Codifica video MPEG2 HD/SD e MPEG4 AVC H.264 HD/SD
* Codifica audio DD AC3 (2.0), MPEG4-AAC, MPEG2-AAC, MPEG1 Layer II
* Risoluzione ridotta (stesso frame rate)
* 4 canali HDMI/YPbPr/CVBS (Pr in) in
* 1x ASI in per re-mux e 2xASI out (opzionale); 1xRF in per mix RF
* 4x portanti DVB-C in uscita (4x DVB-T, 2x ISDB-T, 4x portanti ATSC in uscita opzionali); IP in uscita
* Supporta CC (Closed Caption) riga 21 (solo dalla fonte CVBS)
* Supporto a basso ritardo
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
* Supporto LCN (Logical Channel Number)
* Supporto VCT (Virtual Channel Table) - per DVB-C e ATSC
* Eccellente qualità di modulazione
* Display LCD, telecomando e firmware
* Gestione NMS basata sul Web; Aggiornamenti tramite Web

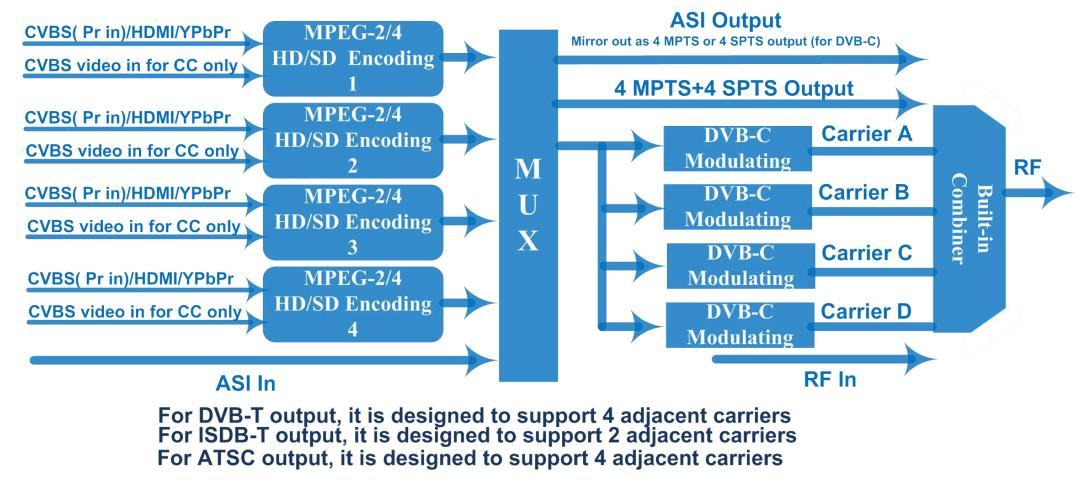

Grafico dei principi
Specifiche
Interfaccia Ingresso HDMI*4
Codifica Formato MPEG2; MPEG4 AVC/H.264
Velocità in bit 1-19,5 Mbps
1920*1080_60P, 1920*1080_50P (-solo per MPEG4 AVC/H.264)
Sezione Encoder Cavo HDMI
Video
Risoluzione
1920*1080_60i, 1920*1080_50i, Risoluzione 1280*720_60p, 1280*720_50P
Basso ritardo Normale, Modalità 1, Modalità 2, Manuale
Cromatismo Le 4:2:0
Proporzioni 16:9,4:3
Interfaccia
Codifica
Audio
HDMI*4 /SPDIF*4/Audio(S/D)*4
MPEG1 Livello II; Formato MPEG-2;
MPEG 4-AAC e Dolby Digital AC3 2.0 (opzionale)
Normalizzazione del dialogo -31 ~ -1 dB (applicabile solo per DD AC3)
Frequenza di campionamento 48KHz
Velocità in bit 64/96/128/192/256/320 kbps
Codifica Formato MPEG2; MPEG4 AVC/H.264
Interfaccia Cavo CVBS/YPbPr*4 (RCA)
Velocità in bit 1-19,5 Mbps
Video
Risoluzione
CVBS /YPbPr
Audio
Risoluzione Ridotta
Risoluzione video: 1920*1080_60i, 1920*1080_50i, Risoluzione 1280*720_60p, 1280*720_50P
Risoluzione video: 720*480_60i, 720*576_50i
Basso ritardo Normale, Modalità 1, Modalità 2, Manuale
Cromatismo Le 4:2:0
Proporzioni 16:9,4:3
Codifica
MPEG1 strato II, MPEG2-AAC, MPEG4-AAC e Dolby Digital AC3 2.0 (opzionale)
Interfaccia HDMI*4 /SPDIF*4/Audio(S/D)*4
Normalizzazione del dialogo -31 ~ -1 dB (applicabile solo per DD AC3)
Frequenza di campionamento 48KHz
Velocità in bit 64/96/128/192/256/320 kbps
Nella risoluzione
Risoluzione disponibile 1920*1080_60P Risoluzione dello schermo: 1920*1080_60P, 1920*1080_60i, 1440*1080_60i,
Sezione modulatore
Digitale terrestre (Opzionale)
1920*1080_50P
1920*1080_60i
DVB-C (Opzionale)
ATSC (Facoltativo) in fase di sviluppo
Risoluzione: 1280*720_60p, 720*480_60i
Risoluzione dello schermo: 1920*1080_50P, 1920*1080_50i, 1440*1080_50i, Risoluzione: 1280*720_50P, 720*576_50i
Risoluzione: 1920*1080_60i, 1440*1080_60i, 720*480_60i
1920*1080_50i 1920*1080_50i, 1440*1080_50i, 720*576_50i
Risoluzione: 1280*720_60p
Risoluzione: 1280*720_50P
Risoluzione: 1280*720_60p, 720*480_60i
Risoluzione: 1280*720_50P, 720*576_50i
720*480_60i 720*480_60i
720*576_50i 720*576_50i
Standard Digitale terrestre
Larghezza di banda 6 milioni, 7 milioni, 8 milioni
Costellazione QPSK, 16QAM, 64QAM
Tasso di codice 1/2, 2/3, 3/4, 5/6, 7/8
Intervallo di guardia Dimensioni: 1/32, 1/16, 1/8, 1/4
Modalità di trasmissione 2K, 4K, 8K
MER Circa 40 dB
Frequenza RF 50~960 MHz, passo 1 KHz
Uscita RF 4*Portanti DVB-T
Livello di uscita RF -20~ -9dbm, passo 0,1db
Standard J.83A (DVB-C), J.83B, J.83C
MER Circa 40 dB
Frequenza RF 50~960 MHz, passo 1 KHz
Livello di uscita RF -20~ -3dbm, passo 0,1db
Tasso di simbolo 3.000~9.000Msps regolabile
Uscita RF 4*Portanti DVB-C
Costellazione 16/32/64/128/256QAM 64/ 256 MQ 64/ 256 MQ
Larghezza di banda 8 milioni 6 milioni 6 milioni
Standard A/53 dell'ATSC
Costellazione 8 VSB
MER Circa 40 dB
Frequenza RF 50~960 MHz, incrementi di 1 KHz.
Uscita RF 4*vettori ATSC
Livello di uscita RF -20~ -9dbm, passo 0,1db
Contatto: Tomleequan Email:
Costellazione 8VSB
Standard ARIB STD-B31
Larghezza di banda 6 milioni
Costellazione QPSK, 16QAM, 64QAM
ISDB-T (Facoltativo) in fase di sviluppo
Intervallo di guardia Dimensioni: 1/32, 1/16, 1/8, 1/4
Modalità di trasmissione 2K, 4K, 8K
MER Circa 40 dB
Frequenza RF 50~960 MHz, passo 1 KHz
Uscita RF 2*Operatori ISDBT
Livello di uscita RF -20~ -9dbm, passo 0,1db
Interfaccia locale LCD + pulsanti di controllo
Gestione remota Sistema NMS Web
2 uscite ASI (tipo BNC, lo stesso specchio ts out come una delle 4/2 uscite MPTS e 4 uscite SPTS)
Trasmetti in streaming
Sistema
Generale
Specifiche fisiche
DVB-C/DVB-T/ATSC: IP (4 MPTS e 4 SPTS) in uscita su UDP, RTP/RTSP ISDBT: IP (2 MPTS e 4 SPTS) in uscita su UDP, RTP/RTSP
Porta DATI 1000 milioni
Interfaccia NMS RJ45, 100 M
Lingua Inglese
Alimentazione elettrica 100~240 V CA, 50/60 Hz
Dimensioni 482*400*44mm
Temperatura di funzionamento 0~45℃
Confronto tecnico importante
La versione precedente La versione corrente (V2)
Passaggio DD AC3 (2.0/5.1/7.1) SÌ NO
Modalità bit rate
Basso ritardo
Opzione CBR/VBR CBR
Normale/Modalità 1/Modalità 2
Normale/Modalità 1/Modalità 2/Manuale
Opzione di codifica dei caratteri NO SÌ
Porta DATI
Porta 100M
Porta 1000M
Gamma di frequenza Frequenza 50-960 MHz
Velocità simbolo - DVB-C 5-9 msps 3-9 msps
Uscita IP-DVB-C 1 MPTS e 4 SPTS 4 MPTS e 4 SPTS
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Uscita IP-DVB-T 4 SPOT 4 MPTS e 4 SPTS
Portanti DVB-T 2 vettori 4 vettori
Le altre differenze riguardano la progettazione dell'interfaccia utente Web e dello chassis, ecc. (posizione della porta NMS/DATA); non vengono fornite ulteriori descrizioni.
