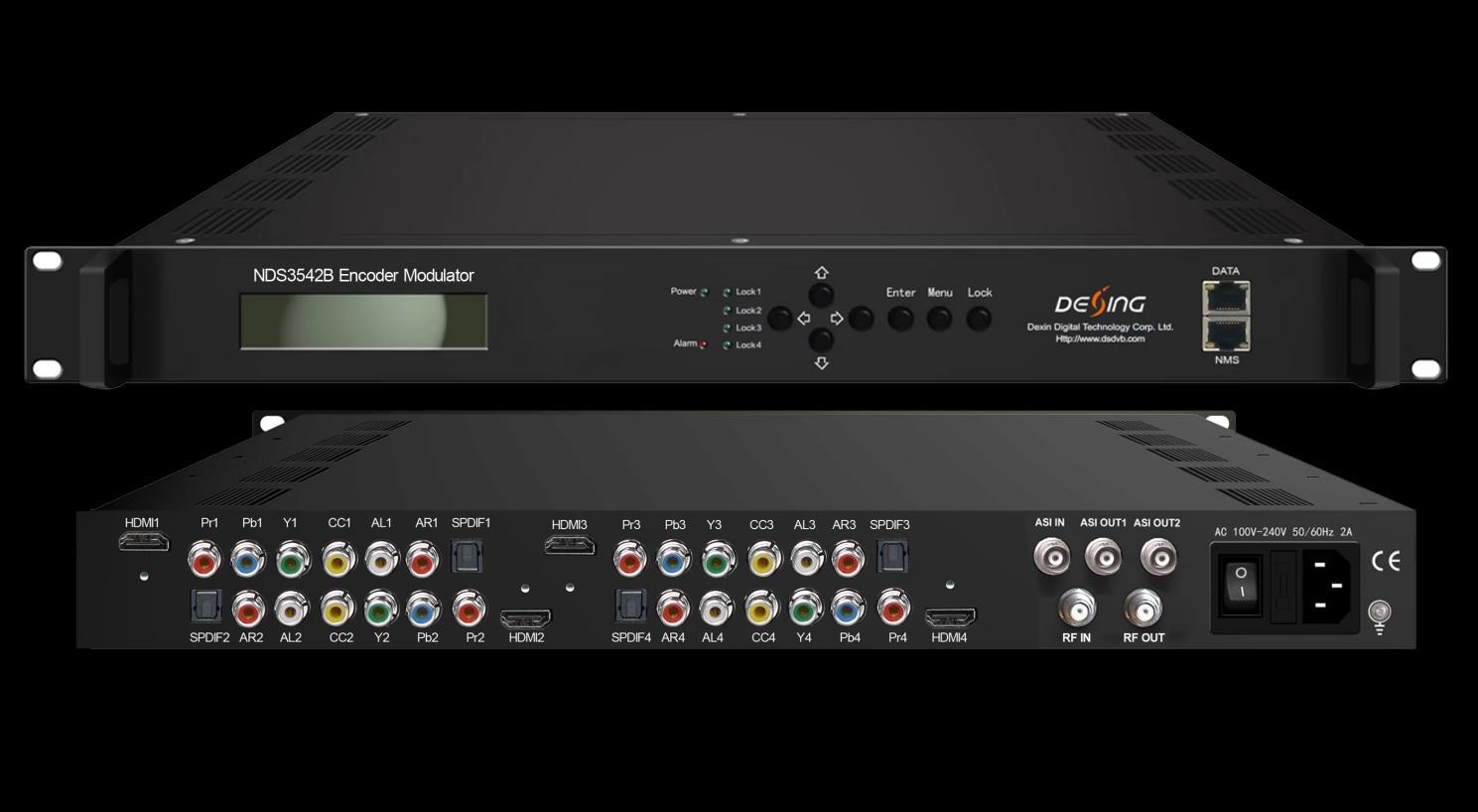

NDS3542B MPEG2/MPEG4 4 em 1 codificador modulador
Visão geral do produto
O NDS3542B é um dispositivo tudo-em-um da DEXIN que integra codificação (MPEG-2, MPEG-4/AVC H.264) e modulação para converter sinais HDMI/YPbPr/CVBS (entrada Pr) etc. para saída RF digital.
Para atender aos diversos requisitos dos clientes, o NDS3542B também é equipado com 1 entrada ASI (opcional) e saída com 2 portas ASI (opcional) e 1 porta DATA.

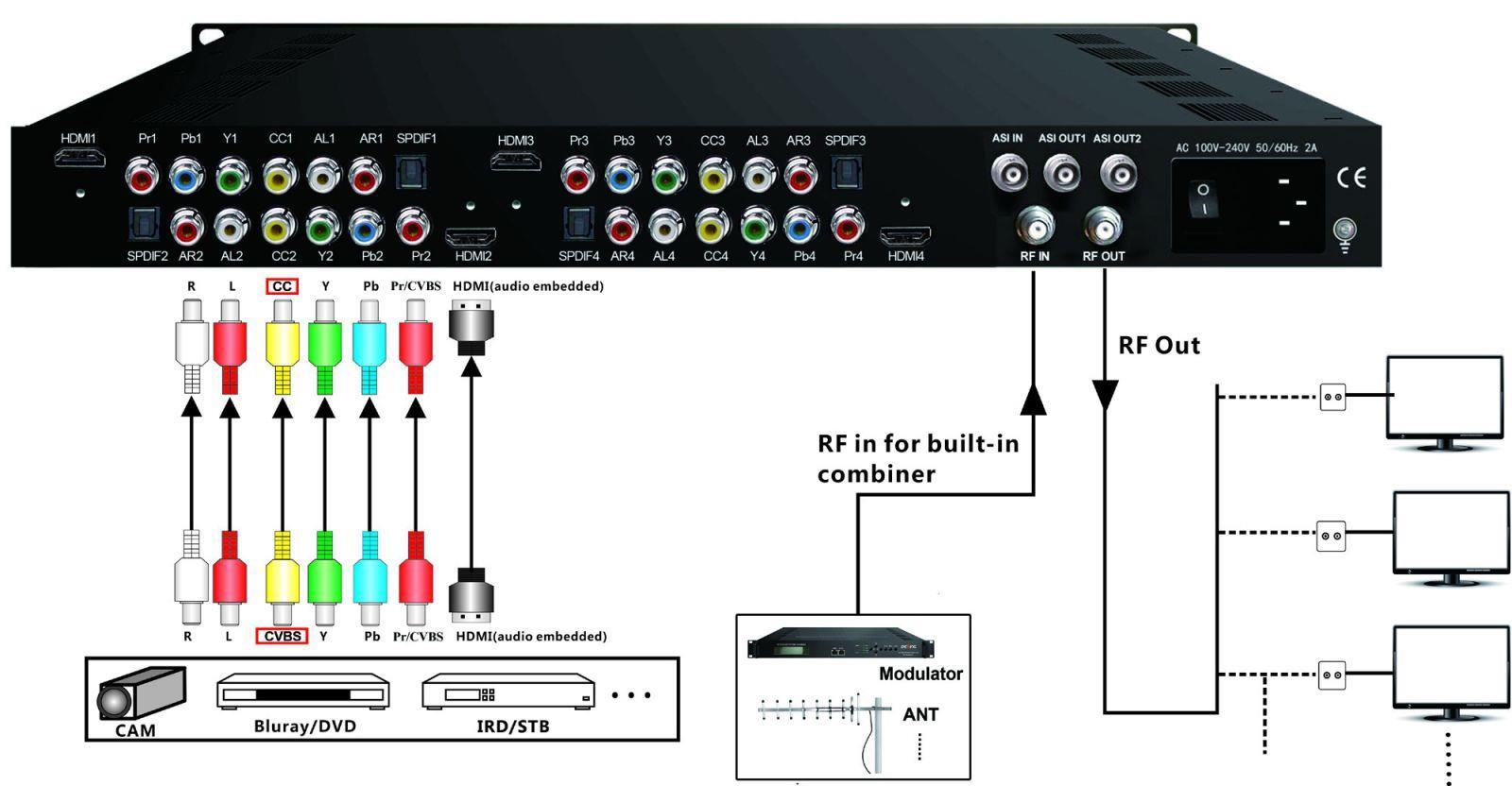

A fonte dos sinais pode ser de receptores de satélite, câmeras de circuito fechado de televisão, reprodutores de Blu-ray e antenas, etc. Seus sinais de saída devem ser recebidos por TVs, STBs e etc. com o padrão correspondente.
O Dexin NDS3542B é amplamente utilizado em locais públicos, como metrô, mercado, teatro, hotéis, restaurantes, etc. para publicidade, monitoramento, treinamento e educação em empresas, escolas, campi, hospitais... É uma boa escolha para oferecer canais HD e muito mais.
Principais características
* Codificação de vídeo MPEG2 HD/SD e MPEG4 AVC H.264 HD/SD
* Codificação de áudio DD AC3 (2.0), MPEG4-AAC, MPEG2-AAC, MPEG1 Layer II
* Resolução Downscale (mesma taxa de quadros)
* 4 canais HDMI/YPbPr/CVBS (entrada Pr)
* 1x entrada ASI para re-mux e 2x saída ASI (opcional); 1x entrada RF para mixagem RF
* 4xDVB-C portadoras de saída (4x DVB-T, 2x ISDB-T, 4x ATSC portadoras de saída opcional); IP out
* Suporte CC (Closed Caption) Linha 21 (somente da fonte CVBS)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
* Suporte a baixo atraso
Contato: Tomleequan E-mail:
* Suporte LCN (Número de Canal Lógico)
* Suporte VCT (Virtual Channel Table) para DVB-C e ATSC
* Excelente qualidade de modulação
* Visor LCD, controle remoto e firmware
* Gerenciamento NMS baseado na web; Atualizações via web

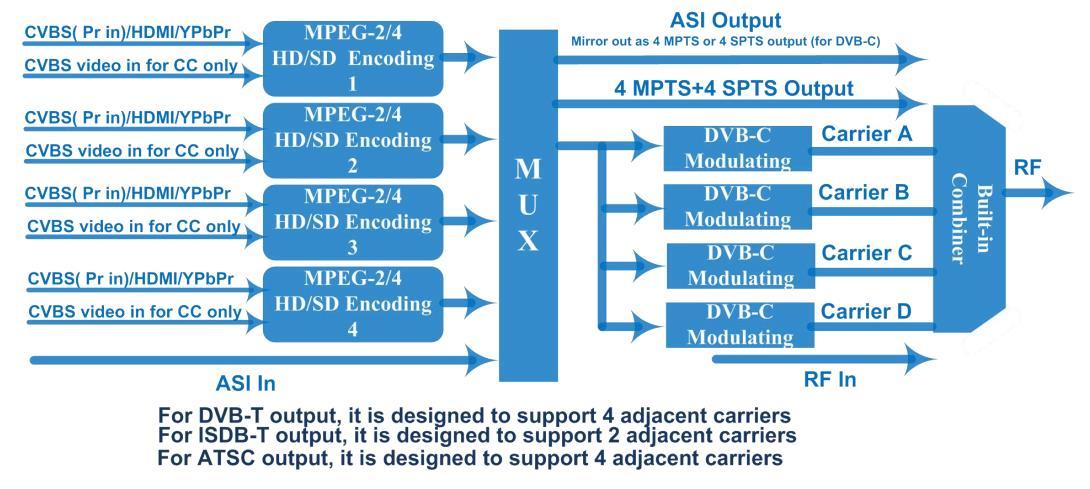

Quadro de Princípios
Especificações
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Interface HDMI*4
Codificação MPEG2; MPEG4 AVC/H.264
Taxa de bits 1-19,5 Mbps
1920*1080_60P, 1920*1080_50P (-apenas para MPEG4 AVC/H.264)
Seção do codificador
CVBS /YPbPr
Vídeo
Resolução
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
Baixo atraso Normal, Modo 1, Modo 2, Manual
Croma 4:2:0
Proporção da tela 16:9,4:3
Interface HDMI*4 /SPDIF*4/Áudio(E/D)*4
MPEG1 Camada II;
Codificação
Áudio
MPEG 2-AAC; MPEG 4-AAC e Dolby Digital AC3 2.0 (opcional)
Normalização de Diálogo -31 ~ -1 dB (aplicável somente para DD AC3)
Taxa de amostragem 48KHz
Taxa de bits 64/96/128/ 192/256/320 kbps
Codificação MPEG2; MPEG4 AVC/H.264
Interface CVBS/YPbPr*4 (RCA)
Taxa de bits 1-19,5 Mbps
Vídeo
Resolução
Resolução de vídeo: 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
CVBS: 720*480_60i, 720*576_50i
Baixo atraso Normal, Modo 1, Modo 2, Manual
Croma 4:2:0
Proporção da tela 16:9,4:3
Codificação
Áudio
Resolução Downscale
MPEG1 Camada II, MPEG2-AAC, MPEG4-AAC e Dolby Digital AC3 2.0 (opcional)
Interface HDMI*4 /SPDIF*4/Áudio(E/D)*4
Normalização de Diálogo -31 ~ -1 dB (aplicável somente para DD AC3)
Taxa de amostragem 48KHz
Taxa de bits 64/96/128/ 192/256/320 kbps
Em Resolução
1920*1080_60P
Resolução disponível
1920*1080_60P, 1920*1080_60i, 1440*1080_60i, 1280*720_60p, 720*480_60i
Seção do modulador
TDT (Opcional)
1920*1080_50P
DVB-C (Opcional)
ATSC (Opcional) em desenvolvimento
ISDB-T
1920*1080_50P, 1920*1080_50i, 1440*1080_50i, 1280*720_50P, 720*576_50i
1920*1080_60i 1920*1080_60i, 1440*1080_60i, 720*480_60i
1920*1080_50i 1920*1080_50i, 1440*1080_50i, 720*576_50i
1280*720_60p 1280*720_60p, 720*480_60i
1280*720_50P 1280*720_50P, 720*576_50i
720*480_60i 720*480_60i
720*576_50i 720*576_50i
Padrão TDT
Largura de banda 6M, 7M, 8M
Constelação QPSK, 16QAM, 64QAM
Taxa de código 1/2, 2/3, 3/4, 5/6, 7/8
Intervalo de guarda 1/32, 1/16, 1/8, 1/4
Modo de transmissão 2K, 4K, 8K
MAIS Cerca de 40dB
Frequência de RF 50~960MHz, passo de 1KHz
Saída RF 4*operadoras DVB-T
Nível de saída de RF -20~ -9dbm, passo de 0,1db
Padrão J.83A (DVB-C), J.83B, J.83C
MAIS Cerca de 40dB
Frequência de RF 50~960MHz, passo de 1KHz
Nível de saída de RF -20~ -3dbm, passo de 0,1db
Taxa de símbolo 3.000~9.000Msps ajustável
Saída RF 4*operadoras DVB-C J.83A J.83B J.83C
Constelação 16/32/64/128/256QAM 64/ 256 QAM 64/ 256 QAM
Largura de banda 8M 6M 6M
Padrão ATSC A/53
Constelação 8 VSB
MAIS Cerca de 40dB
Frequência de RF 50~960MHz, passo de 1KHz.
Saída RF 4*portadoras ATSC
Nível de saída de RF -20~ -9dbm, passo de 0,1db
Constelação 8VSB
Padrão ARIB STD-B31
(Opcional) em desenvolvimento
Contato: Tomleequan E-mail:
Largura de banda 6M
Constelação QPSK, 16QAM, 64QAM
Intervalo de guarda 1/32, 1/16, 1/8, 1/4
Modo de transmissão 2K, 4K, 8K
MAIS Cerca de 40dB
Frequência de RF 50~960MHz, passo de 1KHz
Saída RF 2*operadoras ISDBT
Nível de saída de RF -20~ -9dbm, passo de 0,1db
Interface local LCD + botões de controle
Gestão remota NMS da Web
2 saídas ASI (tipo BNC, a mesma saída ts espelhada como uma das 4/2 saídas MPTS e 4 saídas SPTS)
Transmissão para fora
Sistema
Em geral
Especificação física
DVB-C/DVB-T/ATSC: IP (4 MPTS e 4 SPTS) transmitidos por UDP, RTP/RTSP
ISDBT: IP (2 MPTS e 4 SPTS) transmitidos por UDP, RTP/RTSP
Porta de dados 1000 milhões
Interface NMS RJ45, 100M
Linguagem Inglês
Fonte de energia 100~240 VCA, 50/60 Hz
Dimensões 482*400*44mm
Temperatura de operação 0~45℃
Comparação técnica principal A versão anterior A versão atual (V2)
Passagem DD AC3 (2.0/5.1/7.1) Sim Não
Modo de taxa de bits
Opção CBR/VBR CBR
Baixo atraso Normal/Modo 1/Modo 2 Normal/Modo 1/Modo 2/Manual
Opção de codificação de caracteres Não Sim
Porta de dados Porta 100M Porta 1000M
Faixa de frequência 30-960MHz 50-960MHz
Taxa de Símbolos--DVB-C 5-9Msps 3-9Msps
Saída IP--DVB-C
Saída IP--DVB-T
Operadoras
MPTS e 4 SPTS
MPTS e 4 SPTS
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
As outras diferenças são o design da interface gráfica do usuário (GUI) e o design do chassi, etc. (posição da porta NMS/DATA), não há mais descrições aqui.
