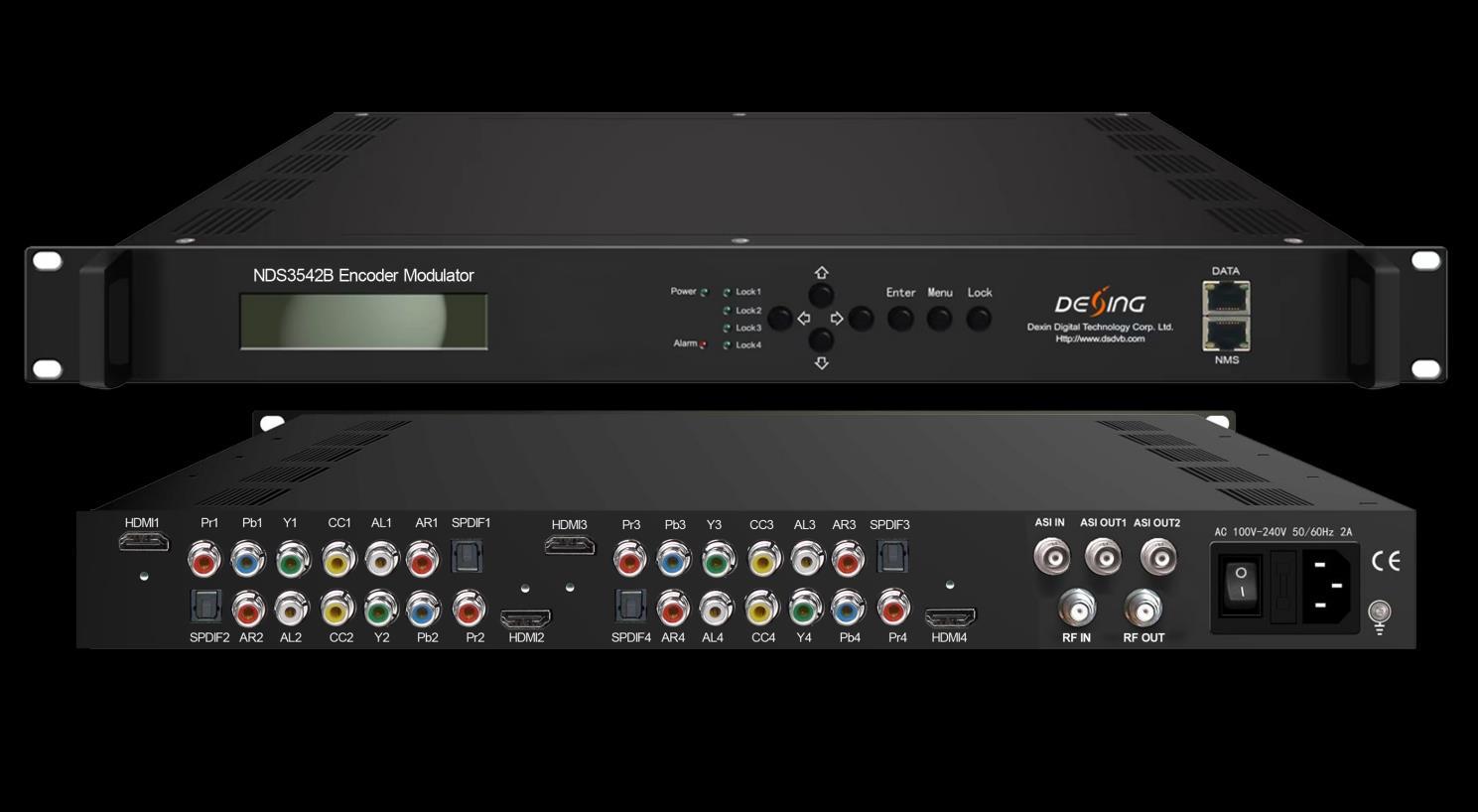

NDS3542B MPEG2/MPEG4 4-in-1 Encoder-Modulator
Produktübersicht

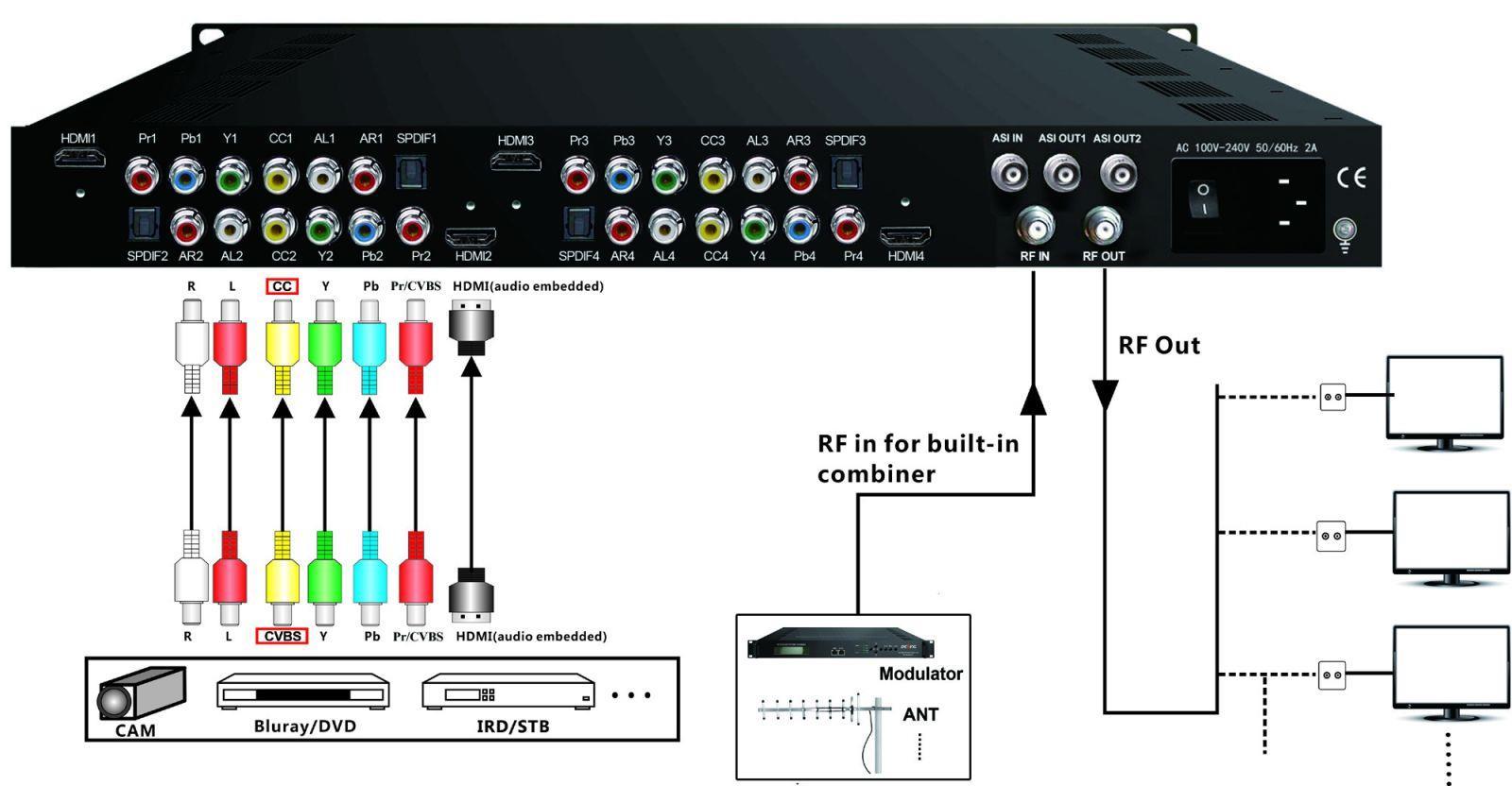

NDS3542B ist ein All-in-One-Gerät von DEXIN, das Kodierung (MPEG-2, MPEG-4/AVC H.264) und Modulation integriert, um HDMI-/YPbPr-/CVBS-Signale (Pr-In) usw. in einen digitalen HF-Ausgang umzuwandeln. Um den unterschiedlichen Anforderungen der Kunden gerecht zu werden, ist NDS3542B außerdem mit 1 ASI-Eingang (optional) und einem Ausgang mit 2 ASI-Ports (optional) und 1 DATA-Port ausgestattet. Die Signalquelle können Satellitenempfänger, Überwachungskameras, Blu-Ray-Player, Antennen usw. sein.
Die Ausgangssignale sind für den Empfang durch Fernseher, Set-Top-Boxen usw. mit entsprechendem Standard vorgesehen.
Dexin NDS3542B wird häufig an öffentlichen Orten wie U-Bahnen, Markthallen, Theatern, Hotels, Restaurants usw. für Werbung, Überwachung, Schulung und Ausbildung in Unternehmen, Schulen, auf Campusgeländen, in Krankenhäusern usw. verwendet. Es ist eine gute Wahl, um HD-Kanäle und mehr anzubieten.
Hauptmerkmale
* MPEG2 HD/SD und MPEG4 AVC H.264 HD/SD Videokodierung
* DD AC3 (2.0), MPEG4-AAC, MPEG2-AAC, MPEG1 Layer II Audiokodierung
* Auflösung herunterskalieren (gleiche Bildrate)
* 4x HDMI/YPbPr/CVBS (Pr in) Kanäle im
* 1x ASI-Eingang für Re-Mux und 2x ASI-Ausgang (optional); 1x RF-Eingang für RF-Mix
* 4xDVB-C Trägerausgang (4x DVB-T, 2x ISDB-T, 4x ATSC Trägerausgang optional); IP-Ausgang
* Unterstützt CC (Closed Caption) Zeile 21 (nur von CVBS-Quelle)
* Unterstützt geringe Verzögerung
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
* LCN-Unterstützung (Logical Channel Number)
* VCT (Virtual Channel Table)-Unterstützung – für DVB-C und ATSC
* Hervorragende Modulationsqualität
* LCD-Display, Fernbedienung und Firmware
* Webbasiertes NMS-Management; Updates über das Web

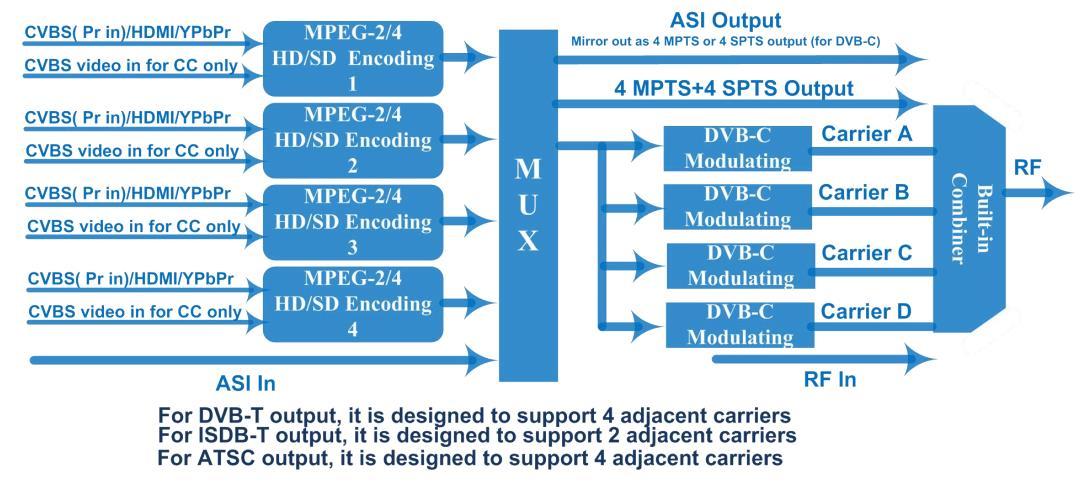

Prinzipdiagramm
Technische Daten
Schnittstelle
Codierung
HDMI*4
MPEG2; MPEG4 AVC/H.264
Bitrate 1-19,5 Mbit/s
1920*1080_60P, 1920*1080_50P (-nur für MPEG4 AVC/H.264)
Encoder-Sektion
HDMI
Video
Auflösung
FBAS
/YPbPr
Audio
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
Geringe Verzögerung Normal, Modus 1, Modus 2, Manuell
Farbsättigung 4:2:0
Seitenverhältnis 16:9,4:3
Schnittstelle
Codierung
HDMI*4 /SPDIF*4/Audio (L/R)*4
MPEG1 Schicht II; MPEG-2-AAC;
MPEG 4-AAC und Dolby Digital AC3 2.0 (optional)
Dialognormalisierung -31 ~ -1 dB (Gilt nur für DD AC3)
Abtastrate 48 kHz
Bitrate 64/96/128/ 192/256/320 kbps
Codierung MPEG2; MPEG4 AVC/H.264
Schnittstelle
CVBS/YPbPr*4 (RCA)
Bitrate 1-19,5 Mbit/s
Video
Auflösung
YPbPr: 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
FBAS: 720*480_60i, 720*576_50i
Geringe Verzögerung Normal, Modus 1, Modus 2, Manuell
Farbsättigung 4:2:0
Seitenverhältnis 16:9,4:3
Codierung
Schnittstelle
Audio
MPEG1 Schicht II, MPEG2-AAC, MPEG4-AAC und Dolby Digital AC3 2.0 (optional)
HDMI*4 /SPDIF*4/Audio (L/R)*4
Dialognormalisierung -31 ~ -1 dB (Gilt nur für DD AC3)
Abtastrate 48 kHz
Bitrate 64/96/128/ 192/256/320 kbps
Auflösung verkleinern In Auflösung Verfügbare Out-Auflösung
1920*1080_60P
1920*1080_50P
1920*1080_60P, 1920*1080_60i, 1440*1080_60i, 1280*720_60p, 720*480_60i
1920*1080_50P, 1920*1080_50i, 1440*1080_50i, 1280*720_50P, 720*576_50i
1920*1080_60i 1920*1080_60i, 1440*1080_60i, 720*480_60i
1920*1080_50i
1280*720_60p
1280*720_50P
720*480_60i
720*576_50i
1920*1080_50i, 1440*1080_50i, 720*576_50i
1280*720_60p, 720*480_60i
1280*720_50P, 720*576_50i
720*480_60i
720*576_50i
Standard DVB-T
Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
Schutzintervall 1/32, 1/16, 1/8, 1/4
DVB-T (Optional)
Modulator-Sektion
DVB-C (Optional)
Übertragungsmodus 2K, 4K, 8K
MER Etwa 40dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgang 4*DVB-T-Träger
HF-Ausgangspegel -20 ~ -9 dBm, 0,1 dB Schritt
Standard J.83A (DVB-C), J.83B, J.83C
MER Etwa 40 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgangspegel -20 ~ -3dbm, 0,1db Schritt
Symbolrate 3.000~9.000Msps einstellbar
HF-Ausgang 4*DVB-C-Träger
J.83A J.83B J.83C
Konstellation 16/32/64/128/256QAM 64/ 256 QAM 64/ 256 QAM
Bandbreite 8M 6M 6M
Standard ATSC A/53
Konstellation 8 VSB
ATSC (Optional) in Entwicklung
ISDB-T (Optional) in Entwicklung
MER Etwa 40 dB
HF-Frequenz 50–960 MHz, 1-kHz-Schritte.
HF-Ausgang 4 * ATSC-Träger
HF-Ausgangspegel -20 ~ -9 dBm, 0,1 dB Schritt
Konstellation 8VSB
Standard ARIB STD-B31
Bandbreite 6M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/32, 1/16, 1/8, 1/4
Übertragungsmodus 2K, 4K, 8K
MER Etwa 40dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgang 2 * ISDBT-Träger
HF-Ausgangspegel -20 ~ -9 dBm, 0,1 dB Schritt
Lokale Schnittstelle LCD + Bedientasten
Fernverwaltung Web-NMS
2 ASI-Ausgänge (BNC-Typ, derselbe Spiegel-TS-Ausgang wie einer von 4/2 MPTS-Ausgängen und 4 SPTS-Ausgängen)
Ausströmen
System
Allgemein
Physikalische Spezifikation
DVB-C/DVB-T/ATSC: IP (4 MPTS & 4 SPTS) Ausgang über UDP, RTP/RTSP
ISDBT: IP (2 MPTS und 4 SPTS) ausgehend über UDP, RTP/RTSP
DATA-Anschluss 1000M
NMS-Schnittstelle RJ45, 100 M
Sprache Englisch
Stromversorgung 100–240 V Wechselstrom, 50/60 Hz
Maße 482*400*44 mm
Betriebstemperatur 0~45℃
Wichtiger technischer Vergleich
Die frühere Version Die aktuelle Version (V2)
DD AC3 (2.0/5.1/7.1) Passthrough Ja NEIN
Bitratenmodus
Geringe Verzögerung
CBR/VBR-Option CBR
Normal/Modus 1/Modus 2 Normal/Modus 1/Modus 2/Manuell Option „Zeichenkodierung“ NEIN Ja
DATA-Anschluss 100M-Anschluss 1000M-Anschluss
Frequenzbereich 30-960 MHz 50-960 MHz
Symbolrate - DVB-C 5–9 Msps 3-9 Msps
IP-Ausgang - DVB-C 1 MPTS und 4 SPTS 4 MPTS und 4 SPTS
IP-Ausgang - DVB-T 4 SPTS 4 MPTS und 4 SPTS
DVB-T-Träger 2 Träger 4 Transportunternehmen
Die weiteren Unterschiede liegen im bestehenden Web-GUI-Design und Gehäusedesign usw. (Position des NMS/DATA-Anschlusses), keine weitere Beschreibung hier.
