NDS3542A MPEG2 MPEG4 modulatore codificatore 4 in 1

Page 1


Tomleequan

Panoramica del prodotto

I prodotti della serie NDS3542A sono i nuovi dispositivi all-in-one innovativi di DEXIN che integrano la codifica

Contatto: Tomleequan

whatsapp: +8613922702227

Contatto: Tomleequan Email:

(MPEG-2 HD/SD, MPEG-4/AVC H.264 HD/SD) e la modulazione per convertire i segnali V/A in uscita RF digitale. È dotato di 4 canali HDMI (4 SDI opzionali) in ingresso e 1 ingresso ASI (opzionale) e uscita tramite 2 porte ASI (opzionale) e 1 uscita DATI (4*SPTS o 2 o 4 MPTS, in base ai numeri di portante) su UDP, RTP/RTSP. La latenza è stata notevolmente ridotta per ottenere un valore estremamente basso dal progresso della codifica ai terminali di decodifica.

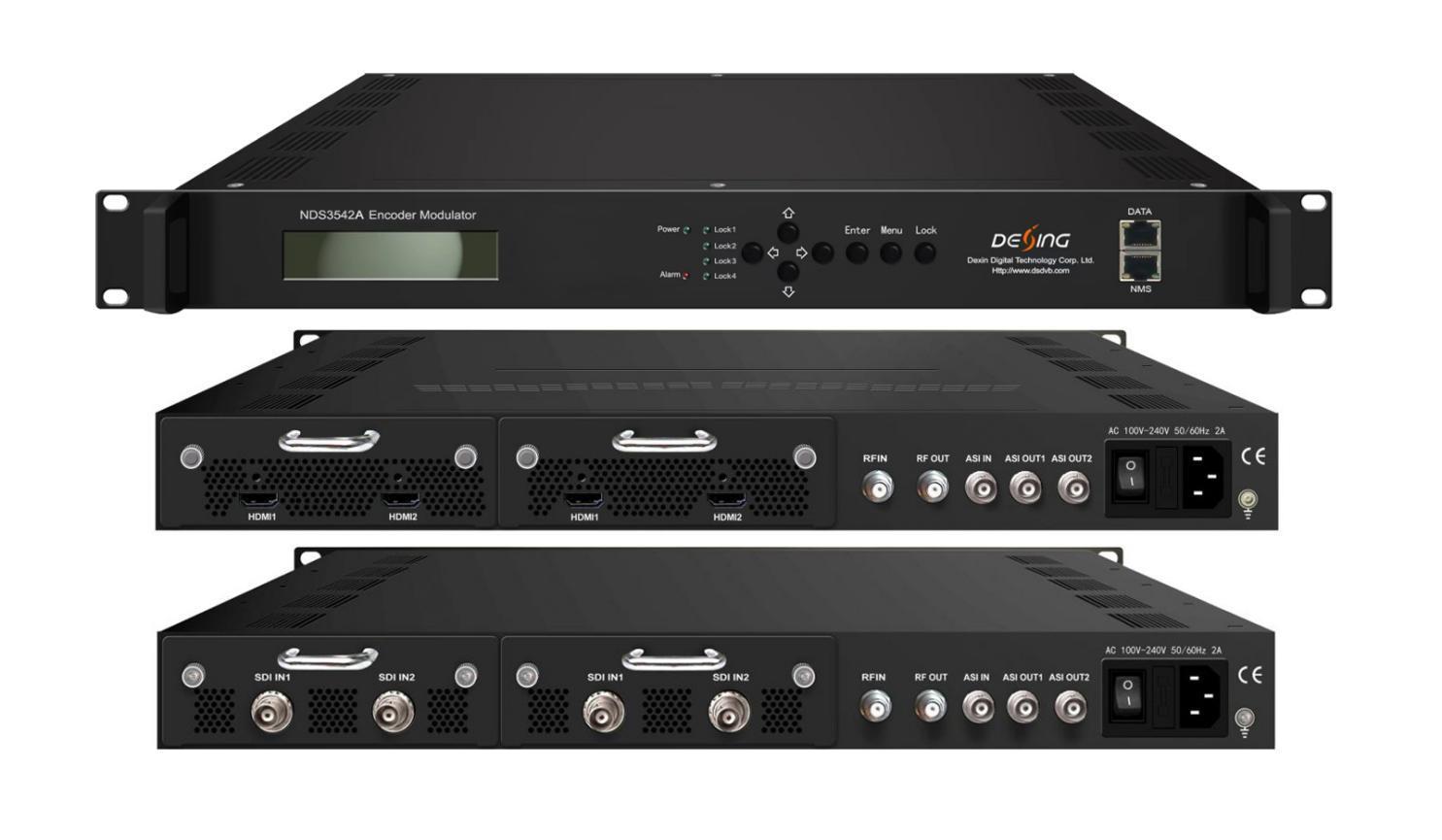

Adotta un design strutturale interno a cassetto che facilita notevolmente il cambio dei moduli di codifica (HDMI/SDI) in base alle necessità. La sorgente dei segnali potrebbe essere da ricevitori satellitari, telecamere a circuito chiuso, lettori Blu-ray e antenna ecc.

Caratteristiche principali

4* Ingressi HDMI/SDI

Codifica video MPEG2 e MPEG4 AVC/H.264 HD/SD

Fino a 1920*1080@50P/60P (MPEG4 AVC/H.264), Fino a 1920*1080@50I/60I (MPEG2 HD)

Enorme buffer video (per interfaccia SDI)

Codifica audio MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, AC3 2.0 (opzionale)

1*Ingresso ASI per re-mux e uscita ASI (opzionale);

1*Ingresso RF per mix (opzionale)

Supporta CC (sottotitoli chiusi) per l'interfaccia SDI

Uscita RF DVB-C/DVB-T/ATSC/ISDB-T per opzione

Supporta l'uscita IP (4*SPTS o 4*MPTS) tramite protocollo UDP, RTP/RTSP DVB-C/DVB-T/ATSC

Supporta l'uscita IP (4*SPTS o 2*MPTS) tramite protocollo UDP, RTP/RTSP ISDB-T

Latenza estremamente bassa

Supporto LCN (numero di canale logico)

Eccellente qualità di modulazione MER≥40dB

Gamma di frequenza RF 50Mhz~960Mhz

Display LCD, telecomando e firmware

Gestione Web NMS; Aggiornamenti via web

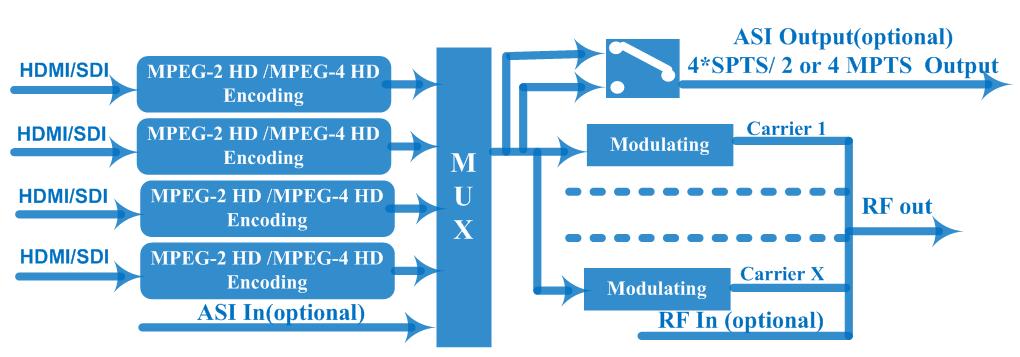

Grafico dei principi

Specifiche

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Scheda codificatrice

HDMI

Video

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Ingresso

Codifica

HDMI*2/scheda

Formato MPEG2; MPEG4 AVC/H.264

Velocità in bit 1-19,5 Mbps

Risoluzione

Audio

Supporta la risoluzione degli oggetti

(per la conversione in scala ridotta)

Risoluzione: 1920*1080_60P, 1920*1080_50P, (-solo per MPEG4 AVC/H.264) 1920*1080_60i, 1920*1080_50i, Risoluzione 1280*720_60p, 1280*720_50P 720*480_60i, 720*576_50i

Risoluzione: 1920*1080_60P, 1920*1080_50P, (-solo per MPEG4 AVC/H.264) 1920*1080_60i, 1920*1080_50i, 1440*1080_60i, 1440*1080_50i, Risoluzione 1280*720_60p, 1280*720_50P 720*480_60i, 720*576_50i

Basso ritardo Normale, Modalità 1, Modalità 2, Manuale

Cromatismo Le 4:2:0

Proporzioni 16:9,4:3

Codifica

Normalizzazione del dialogo

Applicabile solo per la codifica DD AC3)

MPEG1 Layer II; MPEG 2-AAC; MPEG 4-AAC e Dolby Digital AC3 2.0 (opzionale)

-31 ~ -1 dB

Frequenza di campionamento

Velocità in bit

Codifica

Ingresso

48KHz

64/96/128/192/256/320 kbps

Formato MPEG2; MPEG4 AVC/H.264

SDI*2/scheda

Velocità in bit 1-19,5 Mbps

Scheda codificatore

SDI

Video

Risoluzione

Supporta la risoluzione degli oggetti

Risoluzione: 1920*1080_60P, 1920*1080_50P, (-solo per MPEG4 AVC/H.264) 1920*1080_60i, 1920*1080_50i, Risoluzione 1280*720_60p, 1280*720_50P

720*480_60i, 720*576_50i

Risoluzione: 1920*1080_60P, 1920*1080_50P,

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

(per la conversione in scala ridotta)

Basso ritardo

(-solo per MPEG4 AVC/H.264)

1920*1080_60i, 1920*1080_50i, 1440*1080_60i, 1440*1080_50i, Risoluzione 1280*720_60p, 1280*720_50P

720*480_60i, 720*576_50i

Normale, Modalità 1, Modalità 2, Manuale

Cromatismo Le 4:2:0

Proporzioni 16:9,4:3

Audio Codifica

MPEG1 strato II, MPEG2-AAC, MPEG4-AAC e Dolby Digital AC3 2.0 (opzionale)

Normalizzazione del dialogo Applicabile solo per la codifica DD AC3) -31 ~ -1 dB

Frequenza di campionamento 48KHz

Velocità in bit 64/96/128/192/256/320 kbps

Digitale terrestre (Opzionale)

Sezione modulatore

DVB-C (Opzionale)

Standard Digitale terrestre

Larghezza di banda 6 milioni, 7 milioni, 8 milioni

Costellazione QPSK, 16QAM, 64QAM

Tasso di codice 1/2, 2/3, 3/4, 5/6, 7/8.

Intervallo di guardia Dimensioni: 1/32, 1/16, 1/8, 1/4

Modalità di trasmissione 2K, 4K, 8K

MER ≥40dB

Frequenza RF 50~960 MHz, passo 1 KHz

Uscita RF 4*Portanti DVB-T (larghezza di banda 40 MHz)

Livello di uscita RF -20~ -3dbm, passo 0,1db

Standard J.83A (DVB-C), J.83B, J.83C

MER ≥40dB

Frequenza RF 50~960 MHz, passo 1 KHz

Livello di uscita RF -20~ +3dbm, passo 0,1db

Tasso di simbolo 3.000~9.000Msps regolabile

Uscita RF 4*Portanti DVB-C (larghezza di banda 40 MHz)

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

ATSC (Opzionale) (in fase di sviluppo)

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Costellazione 16/32/64/128/256QAM 64/ 256 MQ 64/ 256 MQ

Larghezza di banda 8 milioni 6 milioni 6 milioni

Standard A/53 dell'ATSC

MER ≥40dB

Frequenza RF 50~960 MHz, incrementi di 1 KHz.

Uscita RF 4*vettori ATSC

Livello di uscita RF -20~ +3dbm, passo 0,1db

Costellazione 8VSB

Standard ARIB STD-B31

Larghezza di banda 6 milioni

Costellazione QPSK, 16QAM, 64QAM

Intervallo di guardia Dimensioni: 1/32, 1/16, 1/8, 1/4

ISDB-T (Opzionale)

Sistema

Generale

Specifiche fisiche

Modalità di trasmissione 2K, 4K, 8K

MER ≥40dB

Frequenza RF 50~960 MHz, passo 1 KHz

Uscita RF 2*Portanti ISDBT (larghezza di banda 30 MHz)

Livello di uscita RF -20~ -3dbm, passo 0,1db

Interfaccia locale LCD + pulsanti di controllo

Gestione remota Sistema NMS Web

Trasmetti in streaming 2 uscite ASI (tipo BNC, stessa uscita mirror come una delle 4/2 uscite MPTS e 4 uscite SPTS)

DVB-C/DVB-T/ATSC: IP (4 MPTS e 4 SPTS) in uscita su UDP, RTP/RTSP ISDBT: IP (2 MPTS e 4 SPTS) in uscita su UDP, RTP/RTSP

Porta DATI 1000 milioni

Interfaccia NMS RJ45, 100 M

Lingua Inglese

Alimentazione elettrica 100~240 V CA, 50/60 Hz

Dimensioni 482*400*44mm

Temperatura di funzionamento 0~45℃

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Confronto tecnico importante

La versione precedente La versione corrente (V2)

Modalità bit rate

Opzione gruppo/coppia

Opzione CBR/VBR CBR

audio-SDI NO SÌ

Basso ritardo

Normale/Modalità 1/Modalità 2 Normale/Modalità 1/Modalità 2/Manuale

Opzione di codifica dei caratteri NO SÌ

Porta DATI

Porta 100M

Gamma di frequenza Frequenza

Porta 1000M

50-960 MHz

Velocità simbolo - DVB-C 5-9 msps 3-9 msps

Vettori ISDB-T

1 o 2 corrieri per l'opzione ordine 2 vettori

Uscita IP-DVB-C 1 MPTS e 4 SPTS 4 MPTS e 4 SPTS

Uscita IP-DVB-T 4 SPOT 4 MPTS e 4 SPTS

Portanti DVB-T 2 vettori 4 vettori

Le altre differenze riguardano la progettazione dell'interfaccia utente Web e dello chassis, ecc. (posizione della porta NMS/DATA); non vengono fornite ulteriori descrizioni.

Rapporto di test interno di latenza

I valori coprono il progresso da Codifica → Decodifica

Terminale di decodific a

Dettagli di codifica Latenza media (ms) Risoluzione Velocità in bit di codifica

Modalità bassa latenza Sorgente del segnale Tipo di codifica

Ricevitore

1080i@50 14 milioni

HD 720p@50 14M

Contatto: Tomleequan Email:

DVB-C HD STB 576i@50 14M

MODALITÀ 2

1

MODALITÀ 2
