Visão geral do produto
Os produtos da série NDS3542A são os novos dispositivos all-in-one inovadores da DEXIN que integram
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
codificação (MPEG-2 HD/SD, MPEG-4/AVC H.264 HD/SD) e modulação para converter sinais V/A em saída RF digital. É equipado com 4 canais de entrada HDMI (4 SDI opcionais) e 1 entrada ASI (opcional) e saída via 2 portas ASI (opcional) e 1 saída DATA (4*SPTS ou 2 ou 4 MPTS conforme números de operadora) sobre UDP, RTP/RTSP. A latência foi bastante reduzida para atingir um valor extremamente baixo do progresso da codificação para os terminais de decodificação.
Ele adota um design estrutural tipo gaveta interna que facilita muito a troca de módulos de codificação (HDMI/SDI) conforme necessário. A fonte de sinais pode ser de receptores de satélite, câmeras de circuito fechado de televisão, reprodutores de Blu-ray e antenas, etc.
Principais características
4* entradas HDMI/SDI
Codificação de vídeo MPEG2 e MPEG4 AVC/H.264 HD/SD
Até 1920*1080@50P/60P (MPEG4 AVC/H.264), Até 1920*1080@50I/60I (MPEG2 HD)
Buffer de vídeo enorme (para interface SDI)
Codificação de áudio MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, AC3 2.0 (opcional)
1*Entrada ASI para re-mux e saída ASI (Opcional);
1*Entrada RF para mixagem (Opcional)
Suporte CC (legenda oculta) para interface SDI
Saída RF DVB-C/DVB-T/ATSC/ISDB-T para opção
Suporte a saída IP (4*SPTS ou 4*MPTS) sobre protocolo UDP, RTP/RTSP DVB-C/DVB-T/ATSC
Suporte a saída IP (4*SPTS ou 2*MPTS) sobre protocolo UDP, RTP/RTSP ISDB-T
Latência extremamente baixa
Suporte LCN (Número de Canal Lógico)
Excelente qualidade de modulação MER≥40dB
Faixa de frequência de RF 50Mhz~960Mhz
Display LCD, controle remoto e firmware
Gerenciamento do Web NMS; Atualizações via web

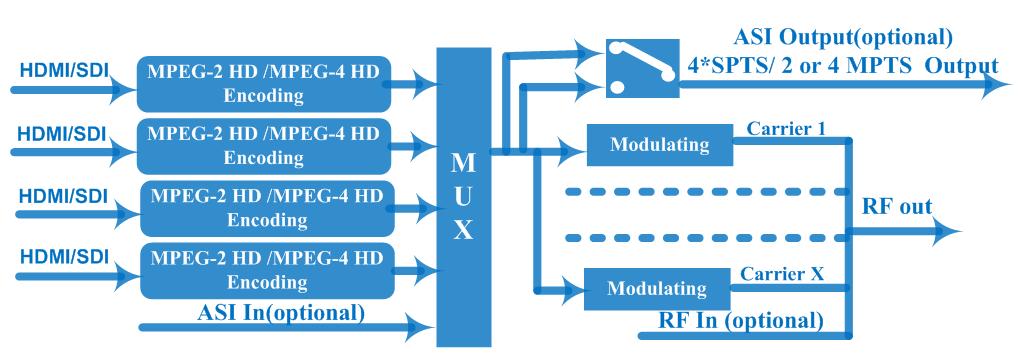

Quadro de Princípios
Especificações
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Placa codificadora
HDMI
Vídeo
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Entrada
Codificação
HDMI*2/placa
MPEG2; MPEG4 AVC/H.264
Taxa de bits 1-19,5 Mbps
1920*1080_60P, 1920*1080_50P, (-apenas para MPEG4 AVC/H.264)
Áudio
Placa codificadora
SDI
Vídeo
Codificação
Resolução
Resolução de objetos de suporte (para conversão de downscale)
Baixo atraso
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
720*480_60i, 720*576_50i
1920*1080_60P, 1920*1080_50P, (-apenas para MPEG4 AVC/H.264)
1920*1080_60i, 1920*1080_50i, 1440*1080_60i, 1440*1080_50i, 1280*720_60p, 1280*720_50P
720*480_60i, 720*576_50i
Normal, Modo 1, Modo 2, Manual
Croma 4:2:0
Proporção da tela 16:9,4:3
Codificação
Normalização de Diálogo
Aplicável
somente para codificação DD AC3)
MPEG1 Camada II; MPEG 2-AAC; MPEG 4-AAC e Dolby Digital AC3 2.0 (opcional)
-31 ~ -1 dB
Taxa de amostragem 48KHz
Taxa de bits 64/96/128/ 192/256/320 kbps
MPEG2; MPEG4 AVC/H.264
Entrada SDI*2/placa
Taxa de bits 1-19,5 Mbps
1920*1080_60P, 1920*1080_50P, (-apenas para MPEG4 AVC/H.264)
Resolução
Resolução de objetos de suporte (para conversão de downscale)
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
720*480_60i, 720*576_50i
1920*1080_60P, 1920*1080_50P, (-apenas para MPEG4 AVC/H.264)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Baixo atraso
1920*1080_60i, 1920*1080_50i, 1440*1080_60i, 1440*1080_50i, 1280*720_60p, 1280*720_50P
720*480_60i, 720*576_50i
Normal, Modo 1, Modo 2, Manual
Croma 4:2:0
Proporção da tela 16:9,4:3
Codificação
Normalização de Diálogo
Áudio
Aplicável somente para codificação
MPEG1 Camada II, MPEG2-AAC, MPEG4-AAC e Dolby Digital AC3 2.0 (opcional)
DD AC3) -31 ~ -1 dB
Taxa de amostragem 48KHz
Taxa de bits 64/96/128/ 192/256/320 kbps
Padrão TDT
Largura de banda 6M, 7M, 8M
Constelação QPSK, 16QAM, 64QAM
Taxa de código 1/2, 2/3, 3/4, 5/6, 7/8.
Intervalo de guarda 1/32, 1/16, 1/8, 1/4
TDT (Opcional)
Seção do modulador
DVB-C (Opcional)
Modo de transmissão 2K, 4K, 8K
MAIS ≥40dB
Frequência de RF 50~960MHz, passo de 1KHz
Saída RF 4*portadoras DVB-T (largura de banda de 40 MHz)
Nível de saída de RF -20~ -3dbm, passo de 0,1db
Padrão J.83A (DVB-C), J.83B, J.83C
MAIS ≥40dB
Frequência de RF 50~960MHz, passo de 1KHz
Nível de saída de RF -20~ +3dbm, passo de 0,1db
Taxa de símbolo 3.000~9.000Msps ajustável
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Saída RF
4*portadoras DVB-C (largura de banda de 40 MHz) J.83A J.83B J.83C
Constelação 16/32/64/128/256QAM 64/ 256 QAM 64/ 256 QAM
Largura de banda 8M 6M 6M
Padrão ATSC A/53
MAIS
ATSC (Opcional) (em desenvolvimento)
ISDB-T (Opcional)
Em geral Sistema
≥40dB
Frequência de RF 50~960MHz, passo de 1KHz.
Saída RF 4*portadoras ATSC
Nível de saída de RF -20~ +3dbm, passo de 0,1db
Constelação 8VSB
Padrão ARIB STD-B31
Largura de banda 6M
Constelação QPSK, 16QAM, 64QAM
Intervalo de guarda 1/32, 1/16, 1/8, 1/4
Modo de transmissão 2K, 4K, 8K
MAIS ≥40dB
Frequência de RF 50~960MHz, passo de 1KHz
Saída RF 2*portadoras ISDBT (largura de banda de 30 MHz)
Nível de saída de RF -20~ -3dbm, passo de 0,1db
Interface local LCD + botões de controle
Gestão remota NMS da Web
2 saídas ASI (tipo BNC, a mesma saída espelhada como uma das 4/2 saídas MPTS e 4 saídas SPTS)
Transmissão para fora
DVB-C/DVB-T/ATSC: IP (4 MPTS e 4 SPTS) transmitidos por UDP, RTP/RTSP
ISDBT: IP (2 MPTS e 4 SPTS) transmitidos por UDP, RTP/RTSP
Porta de dados 1000 milhões
Interface NMS RJ45, 100M
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Especificação física
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Linguagem Inglês
Fonte de energia 100~240 VCA, 50/60 Hz
Dimensões 482*400*44mm
Temperatura de operação 0~45℃
Comparação técnica principal
A versão anterior
A versão atual (V2)
Modo de taxa de bits Opção CBR/VBR CBR
Opção de grupo/par de áudioSDI Não Sim
Baixo atraso
Normal/Modo 1/Modo 2
Normal/Modo 1/Modo 2/Manual
Opção de codificação de caracteres Não Sim
Porta de dados
Porta 100M
Porta 1000M
Faixa de frequência 30-960MHz 50-960MHz
Taxa de Símbolos DVB-C 5-9Msps 3-9Msps
Operadoras ISDB-T
Saída IP DVB-C
Saída IP DVB-T
1 ou 2 transportadoras para opção de pedido 2 operadoras
1 MPTS e 4 SPTS
4 SPTS
4 MPTS e 4 SPTS
4 MPTS e 4 SPTS
Operadoras DVB-T 2 operadoras 4 operadoras
As outras diferenças são o design da interface gráfica do usuário (GUI) e o design do chassi, etc. (posição da porta NMS/DATA), não há mais descrições aqui.
Relatório de teste interno de latência
Os valores abrangem o progresso da codificação → decodificação
Terminal de decodificaçã o
Detalhes de codificação
Taxa de bits de codificação
Latência média (ms) Resolução
Modo de baixa latência Fonte de sinal Tipo de codificação
STB DVB-C HD 1080i a 50 14M MODO 1
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
MODO 2
MODO 1
DVB-C HD STB
DVB-C HD
720p@50 14 milhões
MODO 2
MODO 1
576i@50 14 milhões
MODO 2
