Produktübersicht

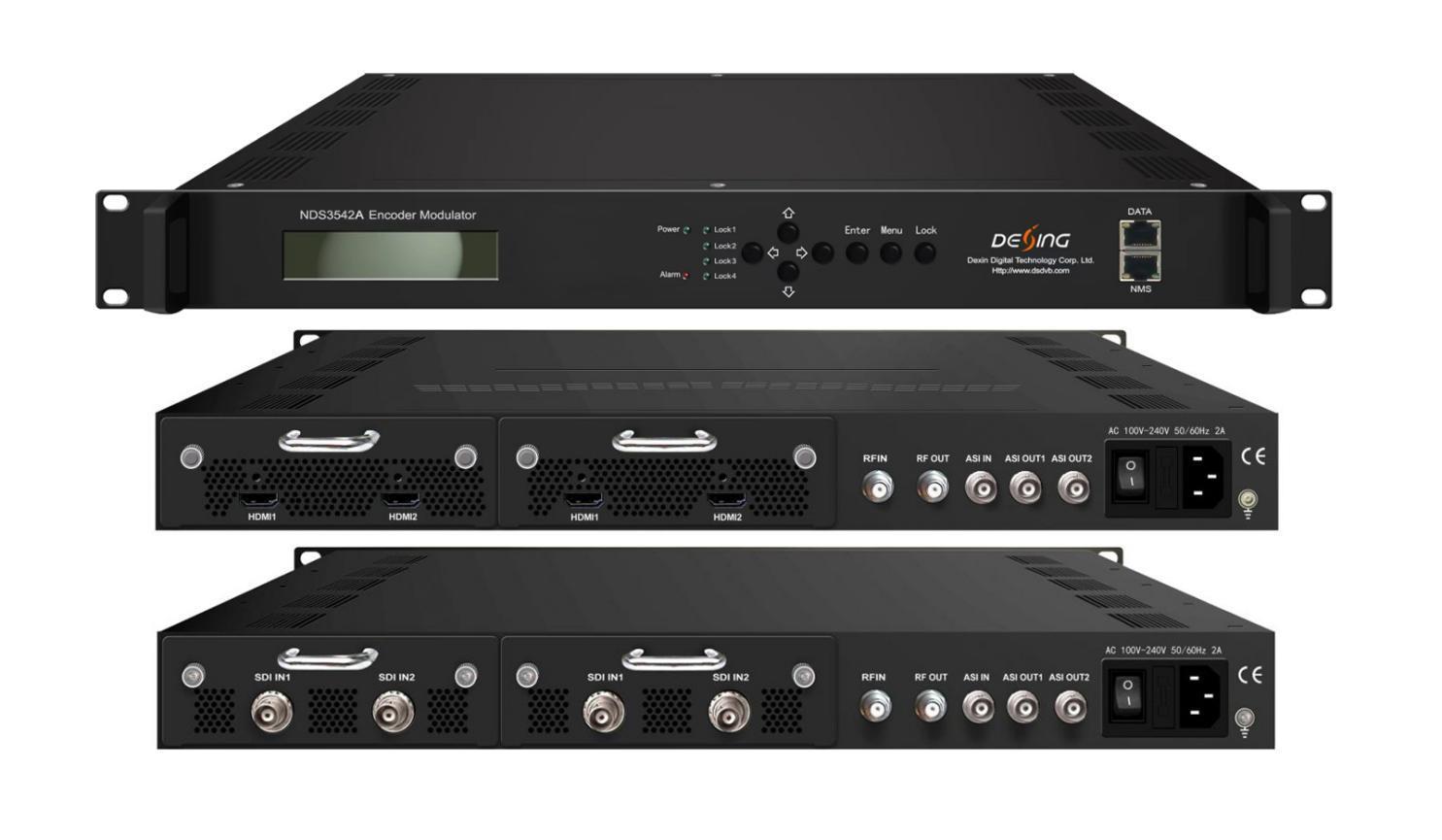

Die Produkte der NDS3542A-Serie sind DEXINs neue bahnbrechende All-in-One-Geräte, die Kodierung
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
+8613922702227
(MPEG-2 HD/SD, MPEG-4/AVC H.264 HD/SD) und Modulation integrieren, um V/A-Signale in digitale HF-Ausgabe umzuwandeln. Sie sind mit 4 HDMI-Eingängen (4 SDI optional) und 1 ASI-Eingang (optional) und Ausgang über 2 ASI-Ports (optional) und 1 DATA-Ausgang (4*SPTS oder 2 oder 4 MPTS – je nach Trägernummer) über UDP, RTP/RTSP ausgestattet. Die Latenz wurde stark reduziert, um einen extrem niedrigen Wert vom Kodierungsvorgang bis zu den Dekodierungsterminals zu erreichen.
Es verfügt über ein inneres Schubladen-Strukturdesign, das den Wechsel der Kodierungsmodule (HDMI/SDI) nach Bedarf erheblich erleichtert. Die Signalquelle können Satellitenempfänger, Überwachungskameras, Blu-Ray-Player, Antennen usw. sein.
Hauptmerkmale
4* HDMI/SDI-Eingänge
MPEG2- und MPEG4-AVC/H.264-HD/SD-Videokodierung
Bis zu 1920*1080@50P/60P (MPEG4 AVC/H.264), Bis zu 1920*1080@50I/60I (MPEG2 HD)
Riesiger Videopuffer (für SDI-Schnittstelle)
MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, AC3 2.0 (optional) Audiokodierung
1*ASI-Eingang für Remux und ASI-Ausgang – (optional); 1*HF-Eingang für Mix – (Optional)
Unterstützt CC (Closed Caption) für SDI-Schnittstelle
DVB-C/DVB-T/ATSC/ISDB-T HF-Ausgang optional
Unterstützt IP-Ausgabe (4*SPTS oder 4*MPTS) über UDP, RTP/RTSP-Protokoll DVB-C/DVB-T/ATSC
Unterstützt IP-Ausgabe (4*SPTS oder 2*MPTS) über UDP, RTP/RTSP-Protokoll ISDB-T
Extrem niedrige Latenz
LCN-Unterstützung (Logical Channel Number)
Hervorragende Modulationsqualität MER≥40dB
HF-Frequenzbereich 50 MHz ~ 960 MHz
LCD-Display, Fernbedienung und Firmware
Web-NMS-Verwaltung; Updates über das Web

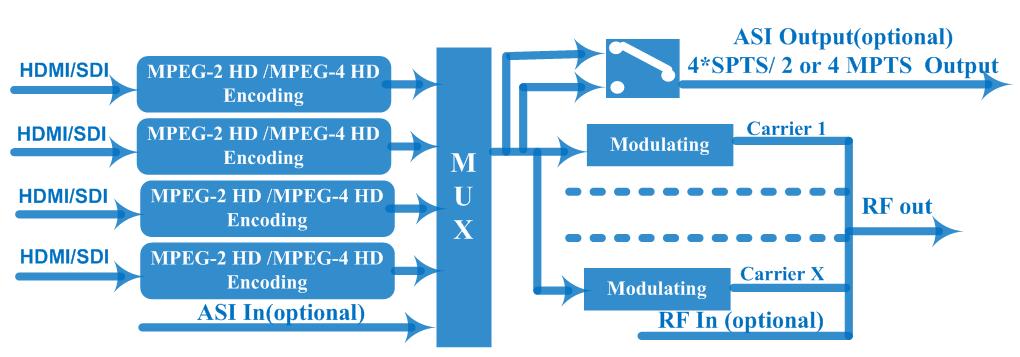

Prinzipdiagramm
Technische Daten
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Tomleequan
Eingang
Codierung
Bitrate
Auflösung
HDMI-Encoder-Karte
Video
Support-Objektauflösung (für Downscale-Konvertierung)
HDMI*2/Karte
MPEG2; MPEG4 AVC/H.264
1-19,5 Mbit/s
1920*1080_60P, 1920*1080_50P, (-nur für MPEG4 AVC/H.264)
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
720*480_60i, 720*576_50i
1920*1080_60P, 1920*1080_50P, (-nur für MPEG4 AVC/H.264)
1920*1080_60i, 1920*1080_50i, 1440*1080_60i, 1440*1080_50i, 1280*720_60p, 1280*720_50P
720*480_60i, 720*576_50i
Geringe Verzögerung
Normal, Modus 1, Modus 2, Manuell
Farbsättigung 4:2:0
Seitenverhältnis 16:9,4:3
Codierung
Audio
MPEG1 Layer II; MPEG 2-AAC; MPEG 4-AAC und Dolby Digital AC3 2.0 (optional)
Dialognormalisierung Gilt nur für die DD AC3-Kodierung) -31 ~ -1 dB
Abtastrate 48 kHz Bitrate 64/96/128/ 192/256/320 kbps
Codierung
Eingang
MPEG2; MPEG4 AVC/H.264
SDI*2/Karte Bitrate 1-19,5 Mbit/s
1920*1080_60P, 1920*1080_50P, (-nur für MPEG4 AVC/H.264)
SDI-Encoder -Karte
Video
Auflösung
Support-Objektauflösung (für Downscale-Konvertierung)
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
720*480_60i, 720*576_50i
1920*1080_60P, 1920*1080_50P, (-nur für MPEG4 AVC/H.264)
1920*1080_60i, 1920*1080_50i, 1440*1080_60i, 1440*1080_50i,
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
1280*720_60p, 1280*720_50P
720*480_60i, 720*576_50i
Geringe Verzögerung
Normal, Modus 1, Modus 2, Manuell Farbsättigung 4:2:0
Seitenverhältnis 16:9,4:3
Audio Codierung
Dialognormalisierung
MPEG1 Schicht II, MPEG2-AAC, MPEG4-AAC und Dolby Digital AC3 2.0 (optional)
Gilt nur für die DD AC3-Kodierung) -31 ~ -1 dB
Abtastrate 48 kHz
Bitrate 64/96/128/ 192/256/320 kbps
Standard DVB-T Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Coderate 1/2, 2/3, 3/4, 5/6, 7/8.
Modulator-Sektion
DVB-T (Optional)
Schutzintervall 1/32, 1/16, 1/8, 1/4
Übertragungsmodus 2K, 4K, 8K
MER ≥40 dB
HF-Frequenz
HF-Ausgang
50~960MHz, 1KHz Schritt
4*DVB-T-Träger (40 MHz Bandbreite)
HF-Ausgangspegel -20 ~ -3dbm, 0,1db Schritt
Standard J.83A (DVB-C), J.83B, J.83C
MER ≥40 dB
HF-Frequenz
DVB-C (Optional)
50~960MHz, 1KHz Schritt
HF-Ausgangspegel -20~ +3dbm, 0,1db Schritt
Symbolrate 3.000~9.000Msps einstellbar
HF-Ausgang
Konstellation
4*DVB-C-Träger (40 MHz Bandbreite)
J.83A J.83B J.83C
16/32/64/128/256QAM 64/ 256 QAM 64/ 256 QAM
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
ATSC (Optional) (in Entwicklung)
Bandbreite 8M 6M 6M
Standard ATSC A/53
MER ≥40 dB
HF-Frequenz 50–960 MHz, 1-kHz-Schritte.
HF-Ausgang 4 * ATSC-Träger
HF-Ausgangspegel -20~ +3dbm, 0,1db Schritt
Konstellation 8VSB
Standard ARIB STD-B31
Bandbreite 6M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/32, 1/16, 1/8, 1/4
ISDB-T (Optional)
Übertragungsmodus 2K, 4K, 8K MER ≥40 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgang 2*ISDBT-Träger (30 MHz Bandbreite)
HF-Ausgangspegel -20 ~ -3dbm, 0,1db Schritt
Lokale Schnittstelle LCD + Bedientasten Fernverwaltung Web-NMS
2 ASI-Ausgänge (BNC-Typ, derselbe Spiegelausgang wie einer der 4/2
MPTS-Ausgänge und 4
SPTS-Ausgänge)
Ausströmen
System
Allgemein
Physikalische Spezifikation
Wichtiger technischer Vergleich
DVB-C/DVB-T/ATSC: IP (4 MPTS & 4 SPTS) Ausgang über UDP, RTP/RTSP ISDBT: IP (2 MPTS und 4 SPTS) ausgehend über UDP, RTP/RTSP
DATA-Anschluss 1000M
NMS-Schnittstelle RJ45, 100 M Sprache Englisch
Stromversorgung 100–240 V Wechselstrom, 50/60 Hz
Maße 482*400*44 mm
Betriebstemperatur 0~45℃
Die frühere Version Die aktuelle Version (V2)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Bitratenmodus CBR/VBR-Option CBR
Audio-Gruppe/Paar-OptionSDI NEIN Ja
Geringe Verzögerung
Normal/Modus 1/Modus 2
Normal/Modus 1/Modus 2/Manuell
Option „Zeichenkodierung“ NEIN Ja
DATA-Anschluss
100M-Anschluss
Frequenzbereich 30-960 MHz
1000M-Anschluss
50-960 MHz
Symbolrate - DVB-C 5–9 Msps 3-9 Msps
ISDB-T-Träger 1 oder 2 Träger für Bestelloption 2 Träger
IP-Ausgang - DVB-C 1 MPTS und 4 SPTS 4 MPTS und 4 SPTS
IP-Ausgang - DVB-T 4 SPTS 4 MPTS und 4 SPTS
DVB-T-Träger 2 Träger 4 Transportunternehmen
Die weiteren Unterschiede liegen im bestehenden Web-GUI-Design und Gehäusedesign usw. (Position des NMS/DATA-Anschlusses), keine weitere Beschreibung hier.
Interner Testbericht zur Latenz
Die Werte decken den Verlauf von Kodierung → Dekodierung ab
Kodierungsdetails
Dekodierungster minal
Durchschnittli che Latenz (ms) Auflösung Kodierungsbit rate Modus mit geringer Latenz Signalquelle Kodierungs typ
HD STB 1080i bei 50 14 Std.
1
HD STB 720p@50 14M
2
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com
+8613922702227
1
HD STB 576i@50 14M
2
