NDS3536S HD-Encoder-Modulator
Produktübersicht
NDS3536S ist ein professionelles hochintegriertes Gerät, das Kodierungs- (und Demodulations-), Multiplexing- und Modulationsfunktionen in einem Gehäuse vereint. Es unterstützt 8/16/24 HDMI-Eingänge (oder HDMI plus DVB-S2/S2X/C/T/T2/ISDB-T-Tuner-Mix-Eingang), 1 ASI-Eingang, 1 USB-Player-Eingang und 128 IP-Eingänge über den GE-Anschluss sowie die Ausgabe über mehrere DVB-C-Trägerkanäle (oder optional DVB-T/ATSC/ISDB-T). Es unterstützt auch MPTS-Ausgabe als Spiegelung von Trägern über den GE-Anschluss und 1 ASI-Ausgang als Spiegelung eines der Träger. Dieses voll funktionsfähige Gerät ist ideal
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
für kleine CATV-Kopfstellensysteme und eine intelligente Wahl für Hotel-TV-Systeme, Unterhaltungssysteme in Sportbars, Krankenhäusern, Wohnungen usw.
Hauptmerkmale
8/16/24 HDMI- Eingänge (oder HDMI plus DVB-S2/S2X/C/T/T2/ISDB-T-Tuner-Mix-Eingang), MPEG-4 AVC/H.264 Videokodierung
1 ASI-Eingang für Re-Mux
1 USB-Player (stecken Sie den USB-Speicherstick mit den „ xxx.ts “ -Videos in den NDS3536S ein und spielen Sie die Inhalte ganz einfach ab; Dateisystem FAT 32)
128 IP-Eingabe über UDP und RTP über GE-Port
Jeder Carrier-Ausgangskanal verarbeitet maximal 32 IP vom GE-Port (UDP&RTP-Protokoll)
MPEG1 Layer II, LC-AAC und HE-AAC Audiokodierung, AC3 Pass Through und Audioverstärkungsanpassung
Unterstützt 12-Kanal-DVB-C-HF-Ausgang (8-Kanal/16-Kanal-DVB-T, 8-Kanal-ATSC oder 6-Kanal/16-Kanal-ISDB-T-Ausgang optional, je nach Bestellung)
Unterstützt 1 ASI-Ausgang als Spiegel eines der HF-Ausgangsträger Optional
Unterstützt MPTS-IP-Ausgabe über UDP, RTP/RTSP
Unterstützt das Einfügen von Logos, Beschriftungen und QR-Codes (Unterstützte Sprachen: Chinesisch , Englisch, Arabisch, Hindi, Hindi, Russisch , Arabisch, für weitere Sprachen wenden Sie sich bitte an uns )
Unterstützt PID-Neuzuordnung/genaue PCR-Anpassung/PSI/SI-Bearbeitung und -Einfügen
Steuerung über Webmanagement und einfache Updates über das Web

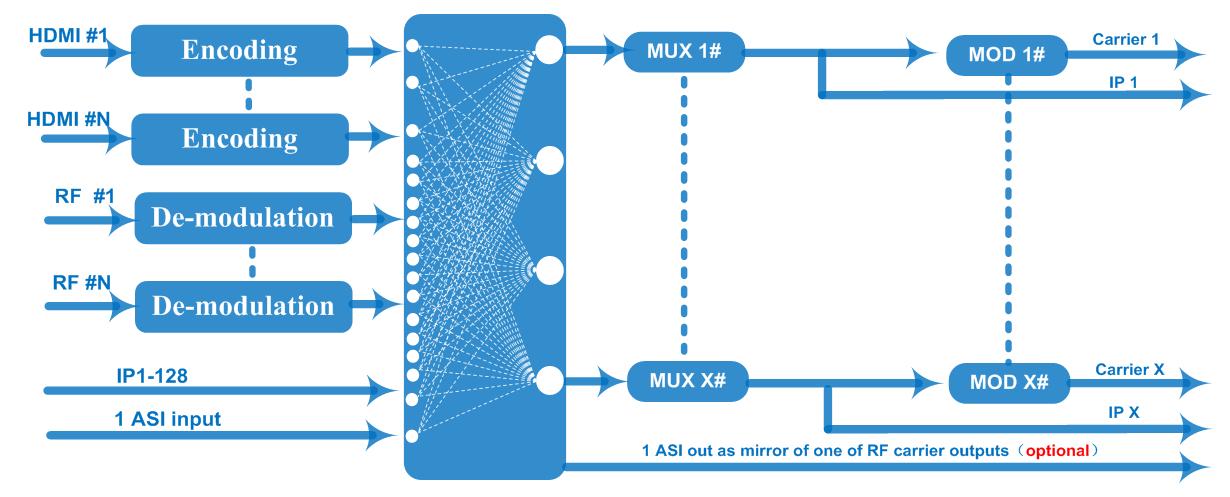

Prinzipdiagramm
Technische Spezifikationen
Eingang 8/16/24 HDMI-Eingänge als Option (oder HDMI und verschiedene Tuner-Mix-Eingänge, Einzelheiten siehe untenstehende Bestellanleitung)
1 ASI-Eingang für Re-Mux
1 USB-Player-Eingang für Re-Mux (Video „xxx.ts“)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
128 IP-Eingang über UDP und RTP, GE-Port, RJ45
Eingang
Auflösung
Video (HDMI-Eingang)
Ausgabe
Codierung MPEG-4 AVC/H.264
1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i,
1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Bitrate 1 Mbit/s bis 13 Mbit/s pro Kanal
Ratenkontrolle CBR/VBR
GOP-Struktur IP…P (P-Frame-Anpassung, ohne B-Frame)
Codierung MPEG-1 Layer 2, LC-AAC, HE-AAC und AC3 Passthrough
Abtastrate 48 kHz
Auflösung 24 Bit
Audio (HDMI-Eingang)
Audioverstärkung 0-255 Einstellbar
MPEG-1 Layer 2
Bitrate
LC-AAC Bitrate
HE-AAC Bitrate
DVB-S
48/56/64/80/96/112/128/160/192/224/256/320/384 kbit/s
48/56/64/80/96/112/128/160/192/224/256/320/384 kbit/s
48/56/64/80/96/112/128 kbps
Eingangsfrequenz 950-2150MHz
Symbolrate 0,5 bis 45 Msps
Konstellation QPSK
FEC
1/2, 2/3, 3/4, 5/6, 7/8
Eingangsfrequenz 950-2150MHz
Symbolrate
Tuner-Sektion
DVB-S2
QPSK/8PSK/16APSK: 0,5 bis 45 Msps
32APSK: 0,5 bis 40 Msps
Konstellation QPSK/8PSK/16APSK/32APSK
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9,9/10
DVB-S2X
FEC
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9
Maximale
Eingangsbitrate pro Tuner ≤170 Mbit/s
Symbolrate
QPSK/8PSK/16APSK: 0,5–45 Msps; 8APSK/32APSK: 0,5 bis 40 Msps
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Multiplexen
Kontakt: Tomleequan E-Mail:
Modulation
Signalstärke
Maximaler PID Neuzuordnung
Funktion
DVB-C
DVB-T
+8613922702227
Konstellation QPSK/8PSK/16APSK/8APSK/32APSK FEC
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Maximale
Eingangsbitrate pro Tuner ≤170 Mbit/s
-65 ~ -25dBm
255 Eingänge pro Kanal
PID-Neuzuordnung (automatisch oder manuell)
Präzise PCR-Anpassung
PSI/SI-Tabelle automatisch generieren
QAM-Kanal Ausgang für 12 nicht benachbarte Träger (maximale Bandbreite 192 MHz)
Standard EN300 429/ITU-T J.83A/B
MER ≥40 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgangspegel -20~+3dbm, 0,1db-Schritte
Symbolrate 5,0 Msps ~ 7,0 Msps, 1 ksps Schrittweite J.83A J.83B
Konstellation 16/32/64/128/256QAM 64/256 QAM
Bandbreite 8M 6M
Standard EN300744
FFT-Modus 2K, 4K, 8K
Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Stream-Ausgabe
ATSC
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
MER ≥42 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgang
ISDB-T
Ausgang für 8 (oder 16) nicht benachbarte Träger (maximale Bandbreite 192 MHz)
HF-Ausgangspegel -20~ +3dBm, 0,1-dB-Schritte
Standard ATSC A/53
Bandbreite 6M
Konstellation 8VSB
FEC RS(208 188)+Spalier
MER ≥40 dB
ACL -55 dBc
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgang
Ausgang für 8 nicht benachbarte Träger (maximale Bandbreite 192 MHz)
HF-Ausgangspegel -20~+3dbm (für alle Träger), 0,5db-Schritte
Standard ARIB STD-B31
Bandbreite 6M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/32, 1/16, 1/8, 1/4
Übertragungsmodus 2K, 4K, 8K
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgang Ausgang für 6 (oder 16) nicht benachbarte Träger (maximale Bandbreite 192 MHz)
HF-Ausgangspegel -20 dBm ~ +3 dBm, 0,1 dB-Schritte
1 ASI-Ausgang als Spiegel eines der HF-Ausgangsträger (optional)
12 MPTS-Ausgabe über UDP und RTP/RTSP als Spiegel von 12 DVB-C-Trägern,
8/16 MPTS-Ausgabe über UDP und RTP/RTSP als Spiegel von 8/16 DVB-T-Trägern (optional)
8 MPTS-Ausgabe über UDP und RTP/RTSP als Spiegel von 8 ATSC-Trägern (optional)
6/16 MPTS-Ausgabe über UDP und RTP/RTSP als Spiegel von 6/16 ISDB-T-Trägern (optional)
1*1000M Base-T Ethernet-Schnittstelle, GE-Port
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Systemfunktion
Verschiedenes
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Netzwerkmanagement (WEB)
Chinesische und englische Sprache
Ethernet-Software-Upgrade
Abmessungen (B×L×H)
482 mm × 328 mm × 44 mm
Umfeld 0–45 °C (Arbeit); -20–80 °C (Lagerung)
Stromversorgung
Bestellinformationen
Eingabebereich:
Wechselstrom 110 V ± 10 %, 50/60 Hz, Wechselstrom 220 V ± 10 %, 50/60 Hz
Ausgabebereich:
