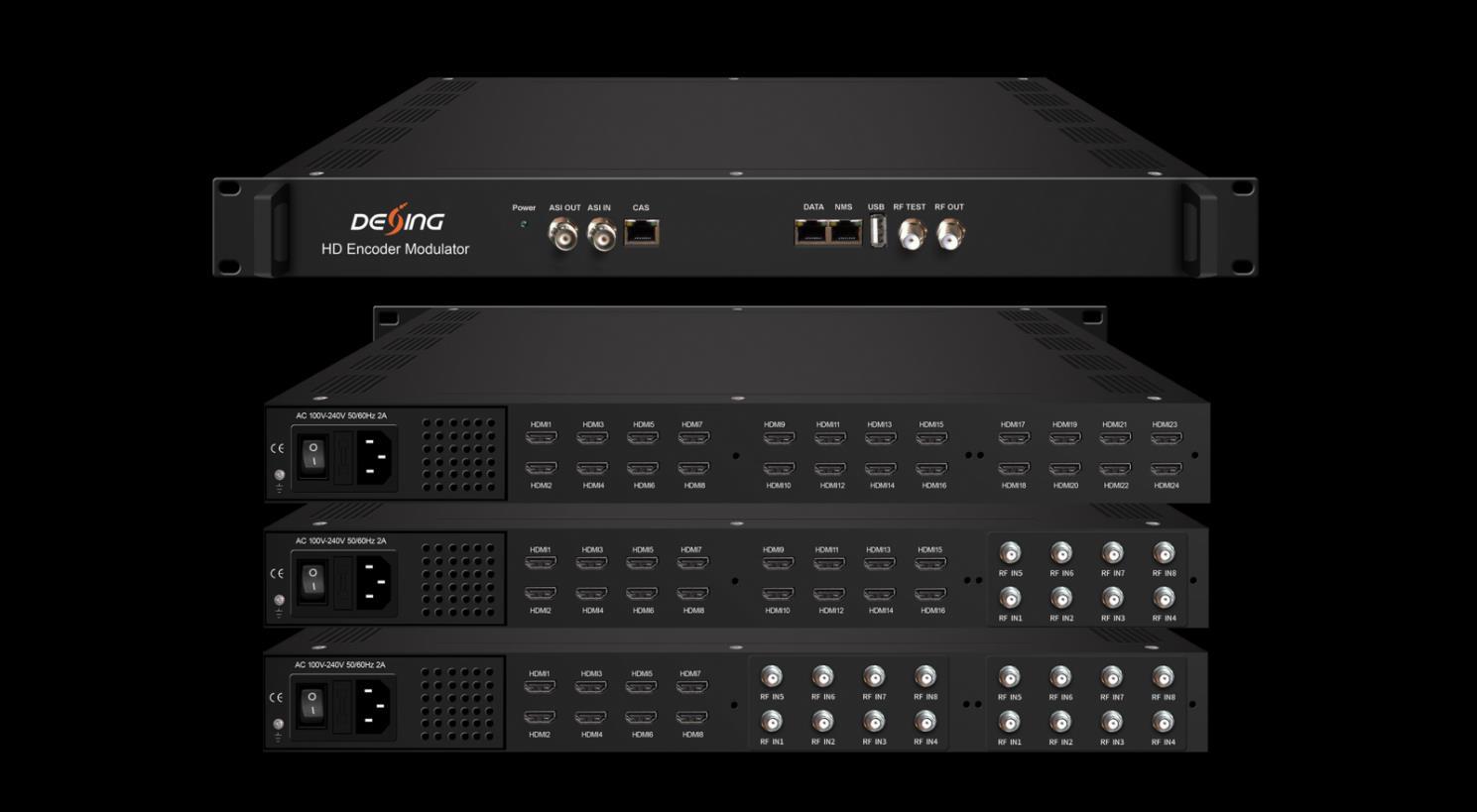

NDS3536S HD-кодер-модулятор

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

NDS3536S HD-кодер-модулятор

Обзор продукта NDS3536S — это профессиональное высокоинтегрированное устройство, которое включает в себя функции кодирования (и демодуляции), мультиплексирования и модуляции в одном корпусе. Он поддерживает 8/16/24 входов HDMI (или HDMI плюс вход микса тюнера DVB-S2/S2X/C/T/T2/ISDB-T), 1 вход ASI, 1 вход USB-плеера и 128 входов IP через порт GE, а также вывод несколькими каналами несущих DVB-C (или DVB-T/ATSC/ISDB-T опционально). Он также поддерживает выход MPTS как зеркало несущих через порт GE и 1 выход ASI как зеркало одного из несущих. Это полнофункциональное устройство делает его идеальным для небольшой системы головной станции Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227 CATV, и это разумный выбор для гостиничной телевизионной системы, развлекательной системы в спорт-баре, больнице, квартире…

Основные характеристики

8/16/24 входов HDMI (или HDMI плюс тюнеры DVB-S2/S2X/C/T/T2/ISDB-T смешанный вход), кодирование видео MPEG-4 AVC/H.264 1 вход ASI для повторного мультиплексирования 1 USB-плеер (вставьте USB-флеш-накопитель с видео « xxx.ts » в NDS3536S и легко воспроизводите контент; файловая система FAT 32) 128 IP-входов по UDP и RTP через порт GE Каждый канал Carrier Out обрабатывает максимум 32 IP-адреса из порта GE (протокол UDP&RTP) Кодирование звука MPEG1 Layer II, LC-AAC и HE-AAC, AC3 Pass Through и регулировка усиления звука Поддержка 12-канального выхода DVB-C RF (8/16-канальный выход DVB-T, 8-канальный ATSC или 6/16-канальный выход ISDB-T опционально, согласно заказу) Поддержка 1 выхода ASI в качестве зеркала одного из выходных радиочастотных носителей --- Опционально Поддержка вывода MPTS IP через UDP, RTP/RTSP Поддержка вставки логотипа, подписи и QR-кода (Поддерживаемые языки:中文, English, ‫العربية‬, ไไไ, ไไไไไไ, ру сский , ‫اردو‬, для получения информации о других языках свяжитесь с нами … ) Поддержка переназначения PID/точной настройки PCR/редактирования и вставки PSI/SI Управление через веб-управление и простое обновление через веб-сайт

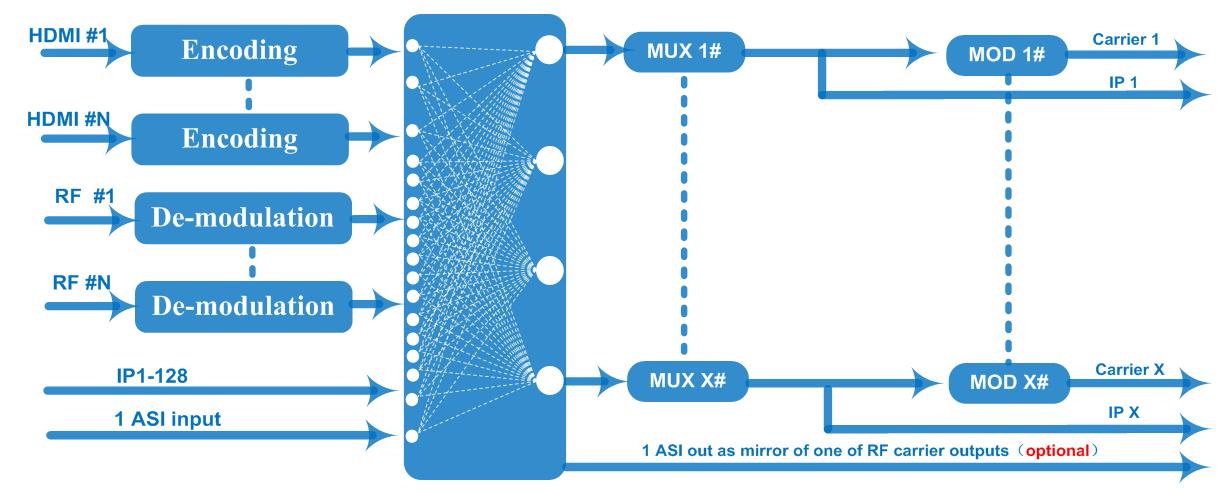

Принципиальная схема

Технические характеристики

Вход

8/16/24 входов HDMI для опции (или вход HDMI и другой микс-вход тюнера, подробности см. ниже в руководстве по заказу) 1 ASI вход для повторного мультиплексирования 1 вход USB-плеера для повторного мультиплексирования (видео Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

«xxx.ts») 128 IP-входов по UDP и RTP, порт GE, RJ45

Вход

1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i,

Выход

1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,

Разрешение

Видео (Вход HDMI)

Кодирование

MPEG-4 AVC/H.264

Скорость передачи 1Мбит/с~13Мбит/с на каждый канал данных Контроль скорости CBR/VBR

Аудио (Вход HDMI)

Структура Республиканской партии

IP…P (регулировка рамки P, без рамки B)

Кодирование

Сквозная передача MPEG-1 Layer 2, LC-AAC, HE-AAC и AC3

Частота дискретизации

48КГц

Разрешение

24-битный

Усиление звука

0-255 Регулируемый

Скорость передачи 48/56/64/80/96/112/128/160/192/224/256/320/384 данных MPEG-1 кбит/с Layer 2 Скорость передачи 48/56/64/80/96/112/128/160/192/224/256/320/384 данных LC-AAC кбит/с Скорость передачи 48/56/64/80/96/112/128 кбит/с данных HE-AAC

DVB-S Секция тюнера

DVB-S2

Частота входного сигнала

950-2150МГц

Скорость передачи символов

0,5~45 Мвыб/с

Созвездие

QPSK

ФЭК

1/2, 2/3, 3/4, 5/6, 7/8

Частота входного

950-2150МГц

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

сигнала Скорость передачи символов

QPSK/8PSK/16APSK: 0,5~45 Мс/с 32APSK:0.5~40 Мбит/с

Созвездие

QPSK/8PSK/16APSK/32APSK

ФЭК

QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9,9/10 8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 32АПСК: 3/4, 4/5, 5/6, 8/9

Максимальны й входной ≤170 Мбит/с битрейт на тюнер

DVB-S2X

Скорость передачи символов

QPSK/8PSK/16APSK: 0,5~45 Мвыб/с; 8APSK/32APSK: 0,5~40 Мбит/с

Созвездие

QPSK/8PSK/16APSK/8APSK/32APSK

ФЭК

QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20 8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18.

8APSK: 5/9-л, 26/45-л 16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-Л, 8/15-Л, 5/9-Л, 26/45, 3/5, 3/5-Л, 28/45, 23/36, 2/3-Л, 25/36, 13/18, 7/9, 77/90 32АПСК: 3/4, 4/5, 5/6, 8/9, 2/3-Л, 32/45, 11/15, 7/9

Максимальны й входной ≤170 Мбит/с битрейт на тюнер Уровень сигнала

-65 ~ -25 дБм

Максимальный ПИД 255 входов на канал Мультиплексировани Перераспределени е е Функция

Переназначение PID (автоматически или вручную) Точная настройка ПЦР

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Автоматически генерировать таблицу PSI/SI

DVB-C

Канал QAM

Выход 12 несмежных несущих (максимальная полоса пропускания 192 МГц)

Стандарт

EN300 429/МСЭ-Т J.83A/B

МЭР

≥40дБ

частота РЧ

50~960 МГц, шаг 1 кГц

Уровень выходного сигнала РЧ

-20~+3 дБм, шаг 0,1 дБ

Скорость передачи символов

5.0Msps~7.0Msps, шаг 1ksps Дж.83А

Модуляция

DVB-T

АТСК

Дж.83Б

Созвездие

16/32/64/128/256QA 64/256 КАМ M

Пропускная способность

8М

Стандарт

EN300744

режим БПФ

2К,4К, 8К

Пропускная способность

6М, 7М, 8М

Созвездие

QPSK, 16QAM, 64QAM

Защитный интервал

1/4, 1/8, 1/16, 1/32

ФЭК

1/2, 2/3, 3/4, 5/6, 7/8

МЭР

≥42 дБ

частота РЧ

50~960 МГц, шаг 1 кГц

выход РЧ

8 (или 16) несмежных выходных несущих (максимальная полоса пропускания 192 МГц)

Уровень выходного сигнала РЧ

-20~ +3 дБм, шаг 0,1 дБ

Стандарт

АТСК А/53

Пропускная способность

6М

Созвездие

8ВСБ

6М

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

ISDB-T

ФЭК

RS(208 188)+решетка

МЭР

≥40дБ

ACL

-55 дБн

частота РЧ

50~960 МГц, шаг 1 кГц

выход РЧ

Выход 8 несмежных несущих (максимальная полоса пропускания 192 МГц)

Уровень выходного сигнала РЧ

-20~+3 дБм (для всех носителей), шаг 0,5 дБ

Стандарт

ARIB STD-B31

Пропускная способность

6М

Созвездие

QPSK, 16QAM, 64QAM

Защитный интервал

1/32, 1/16, 1/8, 1/4

Режим передачи

2К, 4К, 8К

Скорость кода 1/2, 2/3, 3/4, 5/6, 7/8 МЭР

≥40дБ

частота РЧ

50~960 МГц, шаг 1 кГц

выход РЧ

6 (или 16) несмежных выходных несущих (максимальная полоса пропускания 192 МГц)

Уровень выходного сигнала РЧ

-20 дБм~+3 дБм, шаг 0,1 дБ

1 выход ASI как зеркало одного из выходных радиочастотных носителей (опционально) 12 выходов MPTS по UDP и RTP/RTSP как зеркало 12 несущих DVB-C, Вывод 8/16 MPTS через UDP и RTP/RTSP как зеркало 8/16 несущих DVB-T (опционально) 8 выходов MPTS по UDP и RTP/RTSP как зеркало 8 несущих ATSC (опционально) Вывод 6/16 MPTS через UDP и RTP/RTSP как зеркало 6/16 ISDB-T носителей (опционально) 1*1000M Base-T Ethernet интерфейс, GE порт

Поток вывода

Системная функция

Управление сетью (WEB) Китайский и английский языки

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Обновление программного обеспечения Ethernet

Разнообразный

Размеры (Ш×Д×В)

482мм×328мм×44мм

Среда

0~45℃(работа); -20~80℃(хранение)

Требования к питанию

Переменный ток 110 В ± 10%, 50/60 Гц, переменный ток 220 В ± 10%, 50/60 Гц

Информация о заказе Раздел ввода:

HDMI

DVB-S2/S2X

DVB-C/T/T2/ISDB-T

Вариант 1

8

/

/

Вариант 2

16

/

/

Вариант 3

24

/

/

Вариант 4

8

8

/

Вариант 5

8

16

/

Вариант 6

16

8

/

Вариант 7

8

/

8

Вариант 8

8

/

16

Вариант 9

16

/

8

Вариант 10

8

8

8

Вариант 11

16

4

4

Раздел вывода:

Стандарт выходного сигнала RF

IP-выход

Радиочастотные несущие каналы

Скрамблинг

12

12

Н/Д

В1

8

8

Н/Д

В2

16

16

Н/Д

8

8

Н/Д

В1

6

6

Н/Д

В2

16

16

Н/Д

DVB-C выход DVB-T выход ATSC выход ISDB-T выход
