NDS3536S-N DTV-Prozessor
Produktübersicht
Der DTV-Prozessor NDS3536S-N ist eine hochintegrierte Dual-Plattform, die DVB-Encoder/IRD-Mux-Modulator und IPTV-Streamer in einem Gehäuse vereint. Er unterstützt 8/16/24 HDMI-Eingänge (oder HDMI plus DVB-S/S2/S2X/C/T/T2/ISDB-T Tuner-Mix-Eingang), 1 ASI-Eingang, 1 USB-Player-Eingang und 128 IP-Eingänge über den GE-Port sowie die Ausgabe über mehrere DVB-C-Trägerkanäle (oder optional DVB-T/ATSC/ISDB-T). Er unterstützt auch die Konvertierung der Inhalte in IP-Streams über mehrere Protokolle, um sie für die Internetübertragung zu nutzen.

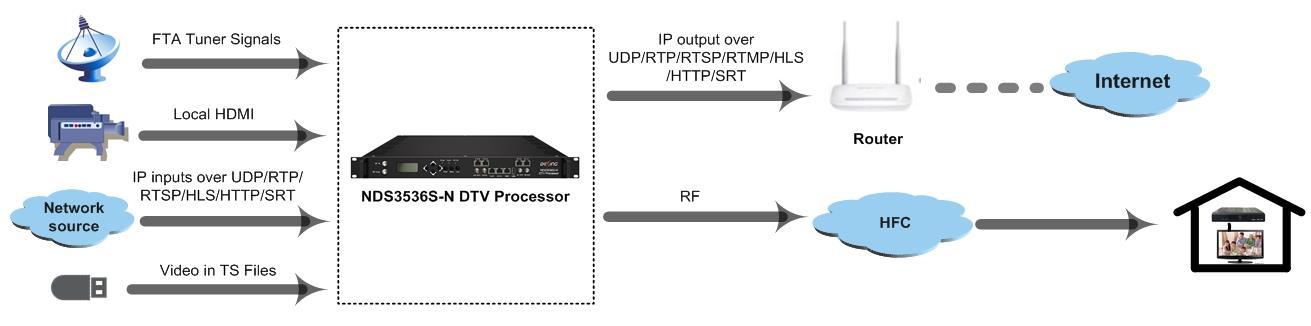

Systemanwendung
Hauptmerkmale
· DVB+IPTV Dual-Plattform in einem Gehäuse
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
· 8/16/24 HDMI-Eingänge (oder HDMI plus DVB-S/S2/S2X/C/T/T2/ISDB-T-Tuner), HEVC/H.265- und MPEG-4 AVC/H.264-Videokodierung
· 1 ASI-Eingang für Re-Mux, TS-Dateien-Eingabe über externe USB-Festplatte
· Unterstützt 32-Kanal-DVB-C-HF-Ausgang (16-Kanal-DVB-T-, 16-Kanal-ATSC- oder 16-Kanal-ISDB-T-Ausgang optional, je nach Bestellung)
· IP-Eingabe über UDP/RTP/RTSP/HLS/HTTP/SRT
· Unterstützt MPTS IP-Ausgabe über UDP/RTP/RTSP und SPTS-Ausgabe über das UDP/HLS/HTTP/RTP/RTSP/RTMP/SRT-Protokoll
· Unterstützt das Einfügen von Logos, Untertiteln und QR-Codes für lokal erstellte Kanäle
· Steuerung über Webmanagement und einfache Updates über das Web
Arbeitsblock
Technische Spezifikationen
8/16/24 HDMI-Eingänge als Option (oder HDMI und verschiedene
Tuner-Mix-Eingänge, Einzelheiten siehe untenstehende Bestellanleitung)
1 ASI-Eingang für Re-Mux
Eingang
1 USB-Player-Eingang für Re-Mux (Video „xxx.ts“)
128 MPTS IP-Eingang über UDP und RTP, GE-Port, RJ45 SPTS-Eingabe über UDP/RTP/RTSP/HLS/HTTP/SRT
Eingang
Video (HDMI-Eingang )
Auflösung
Codierung
Bitrate
1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i,
Ausgabe 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
HEVC/H.265 und MPEG-4 AVC/H.264
1 Mbit/s bis 13 Mbit/s pro Kanal
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Ratenkontrolle CBR/VBR
GOP-Struktur IP…P (P-Frame-Anpassung)
Codierung
MPEG-1 Layer 2, LC-AAC, HE-AAC und AC3 Passthrough
Abtastrate 48 kHz
Auflösung 24 Bit
Audio (HDMI-Eingang )
Audioverstärkun g 0-255 Einstellbar
MPEG-1 Layer 2
Bitrate
LC-AAC Bitrate
HE-AAC Bitrate
DVB-S
48/56/64/80/96/112/128/160/192/224/256/320/384 kbit/s
48/56/64/80/96/112/128/160/192/224/256/320/384 kbit/s
48/56/64/80/96/112/128 kbps
Eingangsfrequen z 950-2150MHz
Symbolrate 0,5 bis 45 Msps
Konstellation QPSK
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Eingangsfrequen z 950-2150MHz
Symbolrate
DVB-S2
Tuner-Sektion
QPSK/8PSK/16APSK: 0,5 bis 45 Msps
32APSK: 0,5 bis 40 Msps
Konstellation QPSK/8PSK/16APSK/32APSK
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9,9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
FEC
Maximale
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9
Eingangsbitrate ≤170 Mbit/s pro Tuner
Symbolrate
Konstellation
DVB-S2X
FEC
QPSK/8PSK/16APSK: 0,5–45 Msps; 8APSK/32APSK: 0,5 bis 40 Msps
QPSK/8PSK/16APSK/8APSK/32APSK
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Maximale
Eingangsbitrate pro Tuner ≤170 Mbit/s
Signalstärke -65 ~ -25dBm
Maximaler PID Neuzuordnung
Multiplexen
Funktion
Modulation
DVB-C
DVB-T
ATSC
255 Eingänge pro Kanal
PID-Neuzuordnung (automatisch oder manuell)
Präzise PCR-Anpassung
PSI/SI-Tabelle automatisch generieren
Standard EN300 429/ITU-T J.83A/B
HF-Ausgangskanal Ausgang für 32 nicht benachbarte Träger (maximale Bandbreite 384 MHz)
MER ≥40 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgangspegel -20 ~ +1 dBm, 0,1 dB Schritt
Symbolrate 5,0 Msps ~ 7,0 Msps, 1 ksps Schrittweite J.83A J.83B
Konstellation 16/32/64/128/256QAM 64/256 QAM
Bandbreite 8M 6M
Standard EN300744
FFT-Modus 2K, 4K, 8K
Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/4, 1/8, 1/16, 1/32
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF- Ausgangskanal Ausgang für 16 nicht benachbarte Träger (maximale Bandbreite 192 MHz)
HF-Ausgangspegel -20~ +1dBm, 0,1-dB-Schritte
Standard ATSC A/53
Bandbreite 6M
Konstellation 8VSB
FEC RS(208 188)+Spalier
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
MPTS-Ausgabe
ISDB-T
Kontakt: Tomleequan E-Mail:
MER ≥40 dB
ACL -55 dBc
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgangskanal
+8613922702227
Ausgang für 16 nicht benachbarte Träger (maximale Bandbreite 192 MHz)
HF-Ausgangspegel -20~+3dbm (für alle Träger), 0,5db-Schritte
Standard ARIB STD-B31
Bandbreite 6M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/32, 1/16, 1/8, 1/4
FFT-Modus 2K, 4K, 8K
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgangskanal
Ausgang für 16 nicht benachbarte Träger (maximale Bandbreite 192 MHz)
HF-Ausgangspegel -20 dBm ~ +1 dBm, 0,1 dB-Schritte
1 ASI-Ausgang als Spiegel eines der HF-Ausgangsträger
32 MPTS-Ausgabe über UDP und RTP/RTSP als Spiegel von 32 DVB-C-Trägern (oder 16 MPTS-Ausgabe über UDP und RTP/RTSP als Spiegel von 16
DVB-T/ATSC/ISDB-T-Trägern als Option), 1*1000M Base-T Ethernet-Schnittstelle,
GE-Port
SPTS-Ausgabe SPTS über UDP/RTP/RTSP/RTMP/HLS/HTTP/SRT
Netzwerkmanagement (WEB)
Systemfunktion
Englische Sprache
Ethernet-Software-Upgrade
Abmessungen (B×L×H) 482 mm × 328 mm × 44 mm
Umfeld 0–45 °C (Arbeit); -20–80 °C (Lagerung)
Verschiedenes
Bestellanleitung
Eingabebereich:
Stromversorgung
Option 1 8 / /
Option 2 16 / /
Wechselstrom 110 V ± 10 %, 50/60 Hz, Wechselstrom 220 V ± 10 %, 50/60 Hz
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Option 3 24 / /
Option 4 8 8 /
Option 5 8 16 /
Option 6 16 8 /
Option 7 8 / 8
Option 8 8 / 16
Option 9 16 / 8
Option 10 8 8 8 Option 11 16 4 4
Ausgabebereich:
HF-Ausgangsstandard HF-Trägerkanäle
DVB-C-Ausgang 32
DVB-T -Ausgang 16
ATSC-Ausgang 16
ISDB-T-Ausgang 16
+8613922702227
