Produktübersicht

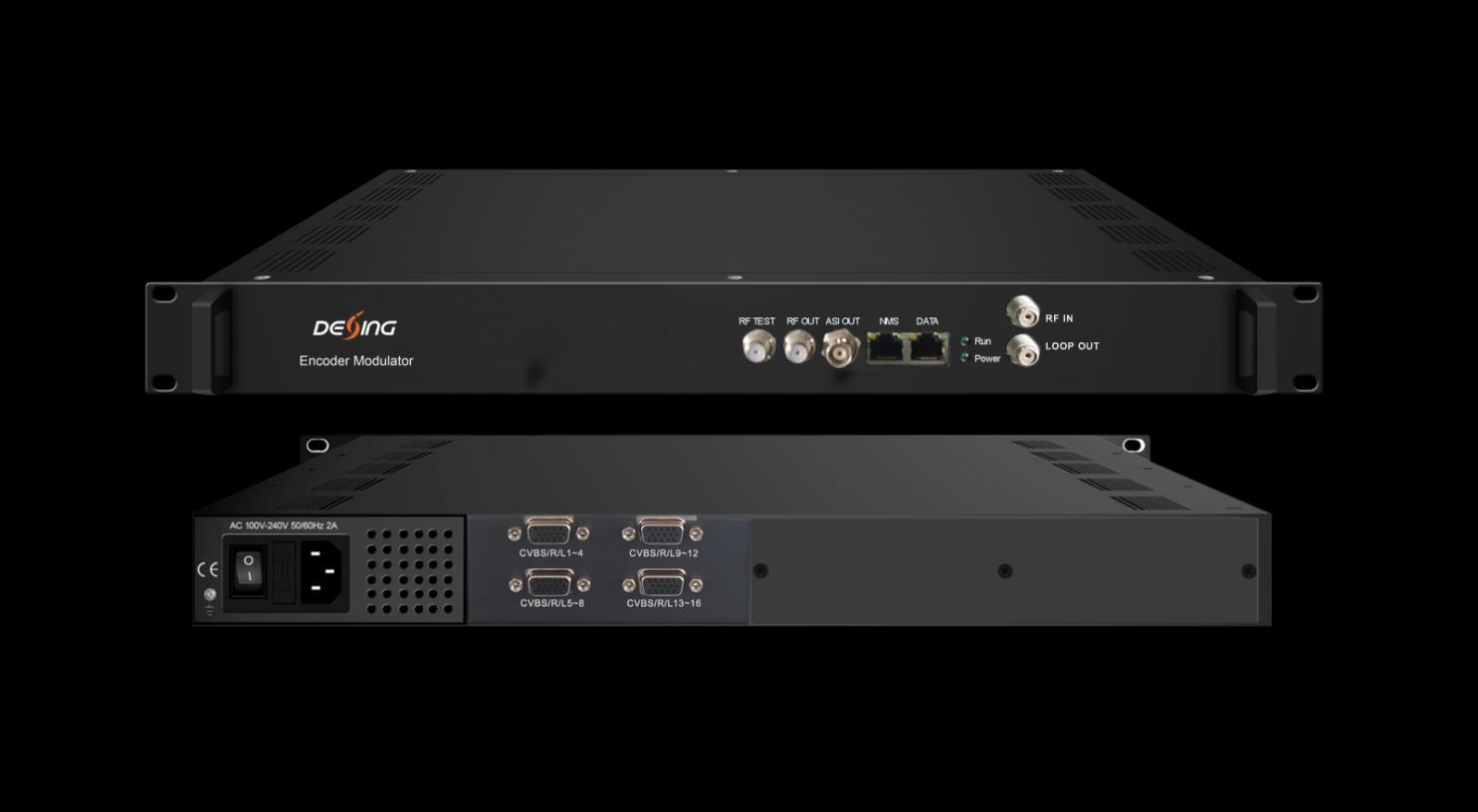

NDS3526SA ist ein leistungsstarker und kostengünstiger Encoder-Modulator von Dexin. Er unterstützt 16 CVBS-Eingänge mit MPEG4 AVC/H.264-Videokodierung und 4-Kanal-DVB-C/T-Nicht-Benachbarungsträgerausgänge mit Multiplexing (und Verschlüsselung in der DVB-C-Ausgangsversion). Er unterstützt außerdem bis zu 128 IP-Eingänge für Re-Mux und IP-(4MPTS)-Ausgänge über den Datenport als Trägerspiegel. NDS3526SA zeichnet sich außerdem durch einen hohen Integrationsgrad, hohe Leistung und niedrige Kosten aus. Dies ist sehr gut an CATV-Rundfunksysteme der neuen Generation anpassbar.
Hauptmerkmale
· 16 CVBS-Eingänge mit MPEG4 AVC/H.264 Videokodierung
· 128 IP-Eingänge für Re-Mux über UDP und RTP (1DVB-C-Tuner-Eingang für Re-Mux optional)
· Unterstützt MPEG1 Layer II Audio-Kodierung und unterstützt die Anpassung der Audioverstärkung
· Unterstützt PID-Neuzuordnung/ PSI/SI-Bearbeitung und -Einfügen
· Unterstützt 4*Mux-SCR-DVB-C-Ausgang oder 4*Mux-DVB-T-Ausgang
· Unterstützt 4*MPTS IP über UDP und RTP-Ausgang, 1*ASI-Ausgang (optional)
· Unterstützt das Einfügen von Logos, Beschriftungen und QR-Codes (Unterstützte Sprachen: 中文, English,
ةيبرعلا, ไไไ, ไไไไไไ, für weitere Sprachen wenden Sie sich bitte an uns…)
· Unterstützt IP Null PKT Filter
· Echtzeitüberwachung der effektiven Ausgabebitrate der Kodierung
· Steuerung über Webmanagement und einfache Updates über das Web
Prinzipdiagramm
Kontakt: Tomleequan E-Mail: sales@fmuser.com

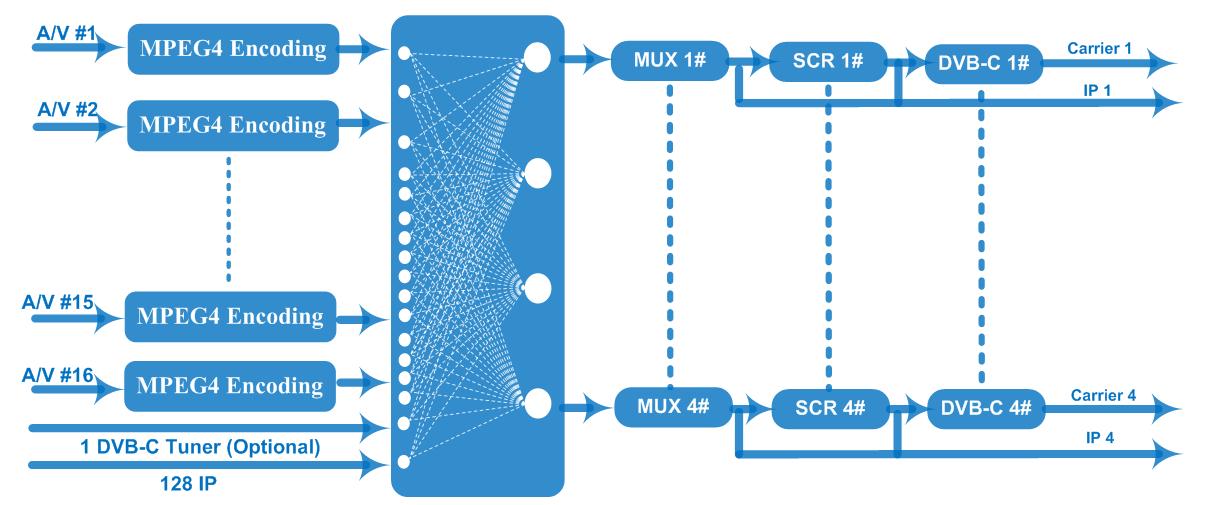

DVB-C HF-Ausgang

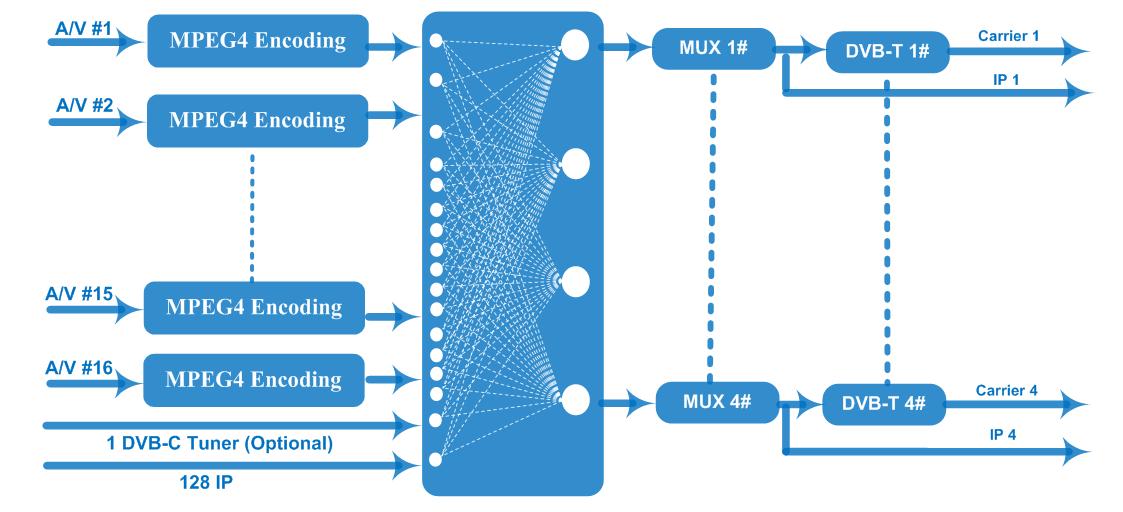

DVB-T HF-Ausgang
Technische Spezifikation

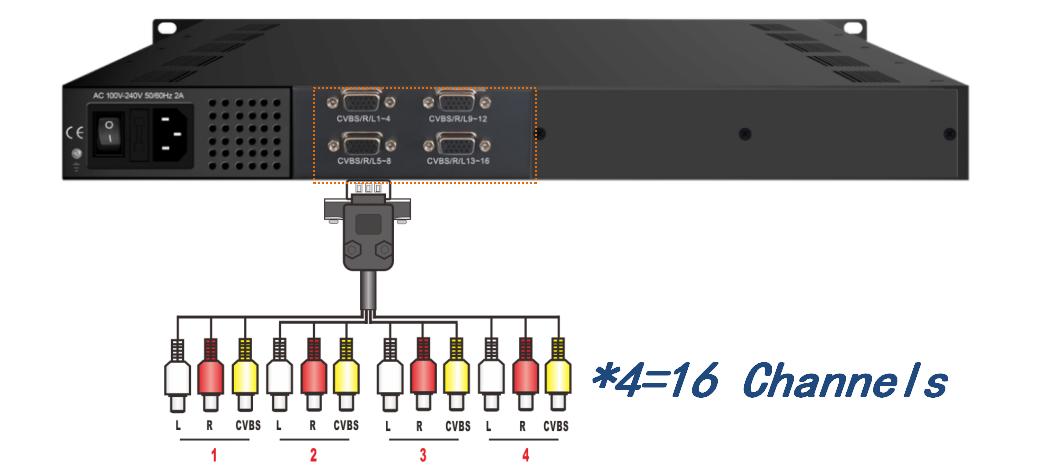

16 CVBS-Eingänge, DB15-auf-Cinch-Schnittstelle
Eingang
Video
128 IP (100/1000M)-Eingabe über UDP- und RTP-Protokoll
1DVB-C-Tuner-Eingang für Re-Mux (optional)
Auflösung 720×576i (PAL-B, D, G, H, I), 720×480i (NTSC-M, J)
Codierung MPEG4 AVC/H.264 (HP/MP/BP)
Bitrate 1 Mbit/s bis 5 Mbit/s pro Kanal
Ratenkontrolle CBR/VBR
GOP-Struktur IPP (P-Rahmen ist einstellbar)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Audio
Modulation
Durcheinander (für DVB-C-Ausgangsversion)
Stream-Ausgabe
Systemfunktion
Kontakt: Tomleequan E-Mail:
Codierung MPEG-1 Schicht 2
Abtastrate 48 kHz
Auflösung 24 Bit
Audioverstärkung 0-255 einstellbar
Bitrate 64/128/192/224/256/320/384 Kbit/s pro Kanal
4* DVB-C nicht benachbarte Träger
Norm: EN300 429/ITU-T J.83A/B
MER: ≥40dB
HF-Frequenz: 50 ~ 960 MHz, 1-kHz-Schritte
HF-Ausgangspegel: -20~+3dBm (87~110 dBµV), 0,1-dB-Schritte
DVB-C
DVB-T
Symbolrate: 5,0 Msps ~ 7,0 Msps, 1-ksps-Schritt J.83A J.83B
Konstellation 16/32/64/128/256QAM 64/256 QAM
Bandbreite 8M 6M
Standard EN300744
FFT-Modus 2K, 4K, 8K
Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgang 4*COFDM DVB-T nicht benachbarte Träger
HF-Ausgangspegel -20~+3 dBm (87~110 dBµV), 0,1-dB-Schritte
Max Simulscrypt CA 4
Standard-Scramble ETR289, ETSI 101 197, ETSI 103 197 Verbindung Lokale/Remote-Verbindung
IP (4*MPTS)-Ausgang als Spiegel von 4 Trägern über UDP und RTP, 100/1000 Base-T-Ethernet-Schnittstelle (Multicast/Unicast) 1*ASI-Ausgang (optional)
Netzwerkmanagement (WEB)
Ethernet-Software-Upgrade
Verschiedenes Abmessungen (B×L×H) 482 mm × 328 mm × 44 mm
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Umfeld
Stromversorgung
0–45 °C (Arbeit); -20–80 °C (Lagerung)
Wechselstrom 110 V ± 10 %, 50/60 Hz, Wechselstrom 220 V ± 10 %, 50/60 Hz
