Encoder-Modulator NDS3524S/NDS3528S
Produktübersicht
NDS3524S/NDS3528S ist ein professionelles hochintegriertes Gerät, das Kodierung, Multiplexing und Modulation in einer Box vereint. Es unterstützt 4/8 HDMI-Eingänge und DVB-C/T-HF-Ausgang mit 2/4 benachbarten Trägern und 2/4 MPTS-Ausgang als Spiegelausgang der 2/4 Modulationsträger über den DATA (GE)-Anschluss. Dieses voll funktionsfähige Gerät ist ideal für kleine CATV-Headend-Systeme und eine intelligente Wahl für Hotel-TV-Systeme, Unterhaltungssysteme in Sportbars, Krankenhäusern, Wohnungen usw.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Hauptmerkmale
Tomleequan

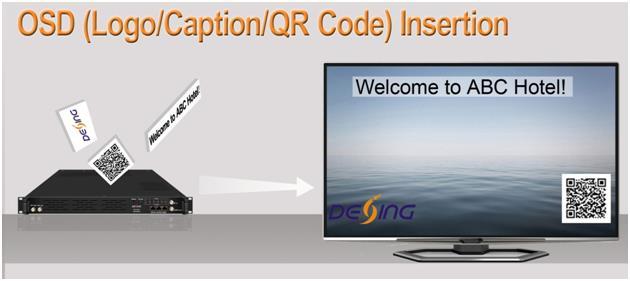

* Unterstützt das Einfügen von LOGO, OSD und QR-Codes für jeden lokalen Kanal (Unterstützte Sprachen: Chinesisch, Englisch, Arabisch, Hindi, Hindi, Russisch, Arabisch, für weitere Sprachen wenden Sie sich bitte an uns…)
* 4/8 HDMI-Eingang, MPEG-4 AVC/H.264 Videokodierung
* MPEG1 Layer II, LC-AAC, HE-AAC Audio-Kodierungsformat und AC3 Pass Through und unterstützt Audio-Verstärkungsanpassung
* 1 DVB-C/T/ISDB-Tb-Tuner-Eingang für Re-Mux (Optional für NDS3528S mit DVB-C RF-Ausgangsversion)
* 2/4 Gruppen von Multiplexing-/Modulations-Ausgangskanälen (Scrambling-Funktion optional für NDS3528S mit DVB-C RF-Ausgangsversion)
* 2/4 DVB-C- oder DVB-T-Trägerausgang, wobei jeder Trägerkanal maximal 32 IP vom DATA-Eingangsport verarbeitet
* Unterstützt 64/128 IP-Eingänge, 2/4 MPTS IP-Ausgang über UDP und RTP/RTSP
* Unterstützt PID-Neuzuordnung/PSI/SI-Bearbeitung und -Einfügen
* Steuerung über Webmanagement und einfache Updates über das Web

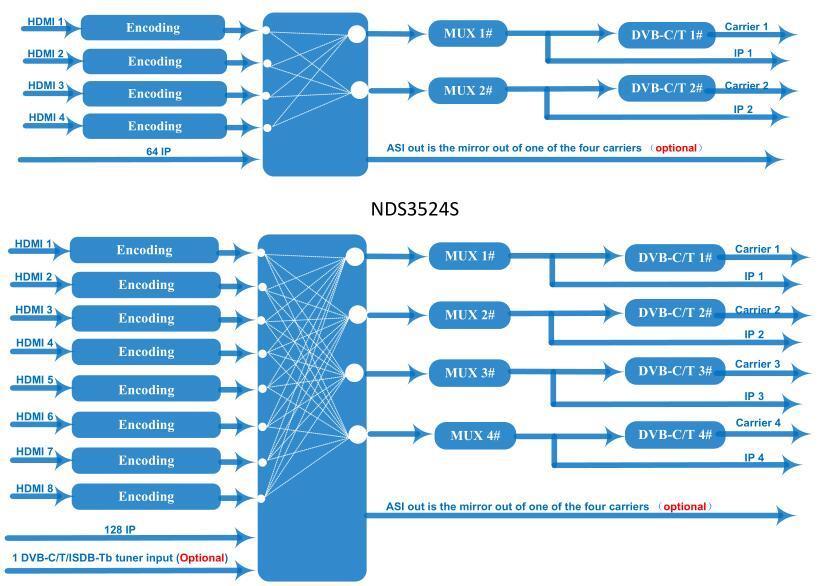

Prinzipdiagramm
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Technische Spezifikation
Eingang
Kontakt: Tomleequan E-Mail:
4/8 HDMI-Eingänge; 64/128 IP-Eingänge; 1 DVB-C/T/ISDB-Tb-Tuner-Eingang für Re-Mux (Optional für NDS3528S mit DVB-C RF-Ausgangsversion)
Codierung MPEG-4 AVC/H.264
Eingang
Auflösung
Video
Audio
Multiplexen
1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i,
Ausgabe 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Bitrate 1 Mbit/s bis 13 Mbit/s pro Kanal
Ratenkontrolle
CBR/VBR
Codierung MPEG-1 Layer 2, LC-AAC, HE-AAC und AC3 Pass Through Abtastrate 48 kHz
Auflösung 24 Bit
Audioverstärkung 0-255 Einstellbar
MPEG-1 Layer 2
Bitrate
LC-AAC-Bitrate
HE-AAC-Bitrate
Maximaler PID Neuzuordnung
Funktion
48/56/64/80/96/112/128/160/192/224/256/320/384 kbit/s
48/56/64/80/96/112/128/160/192/224/256/320/384 kbit/s
48/56/64/80/96/112/128 kbps
180 Eingänge pro Kanal
PID-Neuzuordnung (automatisch oder manuell)
PSI/SI-Tabelle automatisch generieren
Durcheinander (optional für NDS3528S mit DVB-C RF-Ausgangsversion) Maximale Simulcrypt-CA 4
Standard ETR289, ETSI 101 197, ETSI 103 197
Verbindung Lokale/Remote-Verbindung
HF-Ausgang 2/4*RF DVB-C-Ausgang (kombinierter Ausgang für 2/4 Träger), Schnittstelle
Typ F
Modulation
DVB-C
Standard EN300 429/ITU-T J.83A/B
MER ≥40 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgangspegel -25~-1dBm (82~105 dbµV), 0,1dBm
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Stream-Ausgabe
Systemfunktion
DVB-T
Kontakt: Tomleequan E-Mail:
Symbolrate 5,0 Msps ~ 7,0 Msps, 1 ksps Schrittweite J.83A J.83B
Konstellation 16/32/64/128/256QAM 64/256 QAM
Bandbreite 8M 6M
HF-Ausgang 2/4*RF COFDM DVB-T-Ausgang (kombinierter Ausgang für 2/4 Träger), Schnittstelle Typ F Standard EN300744
FFT-Modus 2K, Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgangspegel -28~ -3 dBm (77~97 dbµV), 0,1db-Schritte
2/4 IP MPTS-Ausgang über UDP/RTP/RTSP, 1*1000M Base-T
Ethernet-Schnittstelle
Netzwerkverwaltung (WEB)
Chinesische und englische Sprache
Ethernet-Software-Upgrade
Abmessungen (B×L×H)
Verschiedenes
482 mm × 328 mm × 44 mm
Umfeld 0–45 °C (Arbeit); -20–80 °C (Lagerung)
Stromversorgung
Bestellanleitung
Wechselstrom 110 V ± 10 %, 50/60 Hz, Wechselstrom 220 V ± 10 %, 50/60 Hz
NDS3524S NDS3528S (DVB-C-Ausgang) NDS3528S (DVB-T-Ausgang)
1 DVB-C/T/ISDB-Tb-Tuner-Eingang N / A Option als Bestellung N / A
Scrambling-Funktion N / A Option als Bestellung N / A
IP-Ausgabe 2 MPTS 4 MPTS 4 MPTS
