Modulador codificador NDS3524S/NDS3528S
Visão geral do produto NDS3524S/NDS3528S é um dispositivo profissional de alta integração que inclui codificação, multiplexação e modulação em uma caixa. Ele suporta 4/8 entradas HDMI e saída DVB-C/T RF com 2/4 transportadoras adjacentes e 2/4 MPTS como saída espelho das 2/4 portadoras de modulação via porta DATA (GE). Este dispositivo de função completa o torna ideal para pequenos sistemas de headend CATV, e é uma escolha inteligente para sistema de TV de hotel, sistema de entretenimento em bar esportivo, hospital, apartamento...
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Principais características
Tomleequan
* Suporte para inserção de LOGO, OSD e código QR para todos os canais locais (Idiomas suportados: 中文, English, ةيبرعلا, ไไไ, ไไไไไไ, руская, ودرا, para mais idiomas, consulte-nos…)
* Entrada HDMI 4/8, codificação de vídeo MPEG-4 AVC/H.264
* MPEG1 Layer II, LC-AAC, formato de codificação de áudio HE-AAC e AC3 Pass Through e suporte para ajuste de ganho de áudio
* 1 entrada de sintonizador DVB-C/T/ISDB-Tb para re-mux (Opcional para NDS3528S com versão de saída RF DVB-C)
* 2/4 grupos de canais de saída de multiplexação/modulação (função de embaralhamento opcional para NDS3528S com versão de saída RF DVB-C)
* Saída de portadora 2/4 DVB-C ou DVB-T com cada canal de portadora processando no máximo 32 IP da porta de entrada de DADOS
* Suporta 64/128 entradas IP, 2/4 saídas MPTS IP sobre UDP e RTP/RTSP
* Suporte para remapeamento de PID/edição e inserção de PSI/SI
* Controle via gerenciamento web e atualizações fáceis via web

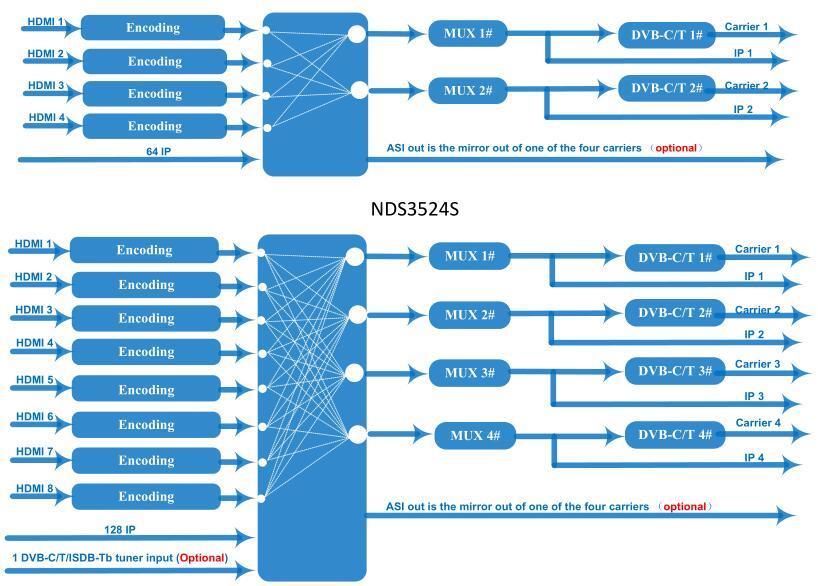

Quadro de Princípios
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Especificação técnica
Entrada
4/8 entradas HDMI; 64/128 entradas IP; 1 entrada de sintonizador DVB-C/T/ISDB-Tb para re-mux (Opcional para NDS3528S com versão de saída RF DVB-C)
Codificação MPEG-4 AVC/H.264
Entrada
Resolução
Vídeo
Áudio
1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i,
Saída 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Taxa de bits 1Mbps~13Mbps cada canal
Controle de Taxa CBR/VBR
Codificação MPEG-1 Camada 2, LC-AAC, HE-AAC e AC3 Pass Through Taxa de amostragem 48KHz
Resolução 24 bits
Ganho de áudio 0-255 Ajustável
Taxa de bits
MPEG-1 Camada 2
Taxa de bits
LC-AAC
Taxa de bits
HE-AAC
Multiplexação
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
48/56/64/80/96/112/128 kbps
PID máximo Remapeamento 180 entradas por canal
Função
Remapeamento PID (automático ou manual)
Gerar tabela PSI/SI automaticamente Lutando (opcional para NDS3528S com versão de saída RF DVB-C)
Modulação
CA máximo de simulcrypt 4
Padrão ETR289, ETSI 101 197, ETSI 103 197
Conexão Conexão local/remota
Saída RF
DVB-C
Saída 2/4*RF DVB-C (saída combinada de 2/4 portadoras), interface tipo F
Padrão EN300 429/ITU-T J.83A/B
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
TDT
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
MAIS ≥40 dB
Frequência de RF 50~960MHz, passo de 1KHz
Nível de saída de RF -25~-1dBm (82~105 dbµV), 0,1dBm
Taxa de Símbolo 5,0Msps~7,0Msps, passo a passo de 1ksps J.83A J.83B
Constelação 16/32/64/128/256QAM 64/256 QAM
Largura de banda 8M 6M
Saída RF
Saída 2/4*RF COFDM DVB-T (saída combinada de 2/4 portadoras), interface tipo F
Padrão EN300744
Modo FFT 2 mil,
Largura de banda 6M, 7M, 8M
Constelação QPSK, 16QAM, 64QAM
Intervalo de guarda 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MAIS ≥42 dB
Frequência de RF 50~960MHz, passo de 1KHz
Nível de saída de RF -28~ -3 dBm (77~97 dbµV), passo de 0,1 dB
Saída de fluxo Saída IP MPTS 2/4 sobre UDP/RTP/RTSP, interface Ethernet Base-T 1*1000M
Função do sistema
Variado
Guia de pedidos
Gerenciamento de rede (WEB)
Língua chinesa e inglesa
Atualização de software Ethernet
Dimensão (L×C×A) 482 mm × 328 mm × 44 mm
Ambiente 0~45℃(trabalho)；-20~80℃（Armazenamento）
Requisitos de energia CA 110 V ± 10%, 50/60 Hz, CA 220 ± 10%, 50/60 Hz
NDS3524S NDS3528S (saída DVB-C) NDS3528S (saída DVB-T)
Entrada IP
1 entrada de sintonizador DVB-C/T/ISDB-Tb N / D Opção como ordem N / D
Função de embaralhamento N / D Opção como ordem N / D
Saída
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Sobre nós
A FMUSER é uma empresa especializada em sistemas de transmissão de televisão e transmissão e integração de sistemas de IPTV de hotéis. A empresa foi fundada em 2009 e atendeu mais de 180 países em todo o mundo. Mais de 20.000 estações de televisão, estações de rádio e clientes de hotéis de diferentes.
