Encoder-Modulator NDS3524C
Produktübersicht
Der Encoder-Modulator NDS3524C ist DEXINs All-in-One-Gerät, das MPEG2-Kodierung und -Modulation integriert, um Audio-/Videosignale in DVB-C/T/ATSC/ISDB-T/DTMB-HF-Ausgang umzuwandeln. Er unterstützt 1/4/8 HDMI-Eingänge und sein modulares Pay-as-you-grow-Design und seine flexible Konfiguration machen ihn extrem skalierbar und sehr zuverlässig mit hoher Leistung. Die Signalquelle kann STB, Satellitenempfänger, Überwachungskameras und Antennen usw. sein. Sein Ausgangssignal ist für den Empfang durch Fernseher oder STBs usw. bestimmt.
Hauptmerkmale
* Unterstützt 1/4/8 HDMI-Kanal-Eingang
* Unterstützt MPEG2-Videokodierung
* Unterstützt Videoauflösungen von 1080p/i, 720p, 576i und 480i
* Unterstützt geringe Latenz (50–1000 ms)
* Unterstützt MPEGI Layer 2, MPEG-2 AAC und DD AC3 Audiokodierung
* Unterstützt CC (Closed Caption), EIA 608
* Unterstützt LCN (Logische Clusternummer)
* DVB-C/T/ATSC/ISDB-T/DTMB HF-Ausgang in einem Gerät, dynamische Modulationsumschaltung
* Jeder Kanal unterstützt 1 DVB-C/T/ATSC/ISDB-T/DTMB-Ausgangsoption
* Steuerung über webbasiertes NMS und einfache Updates über das Web

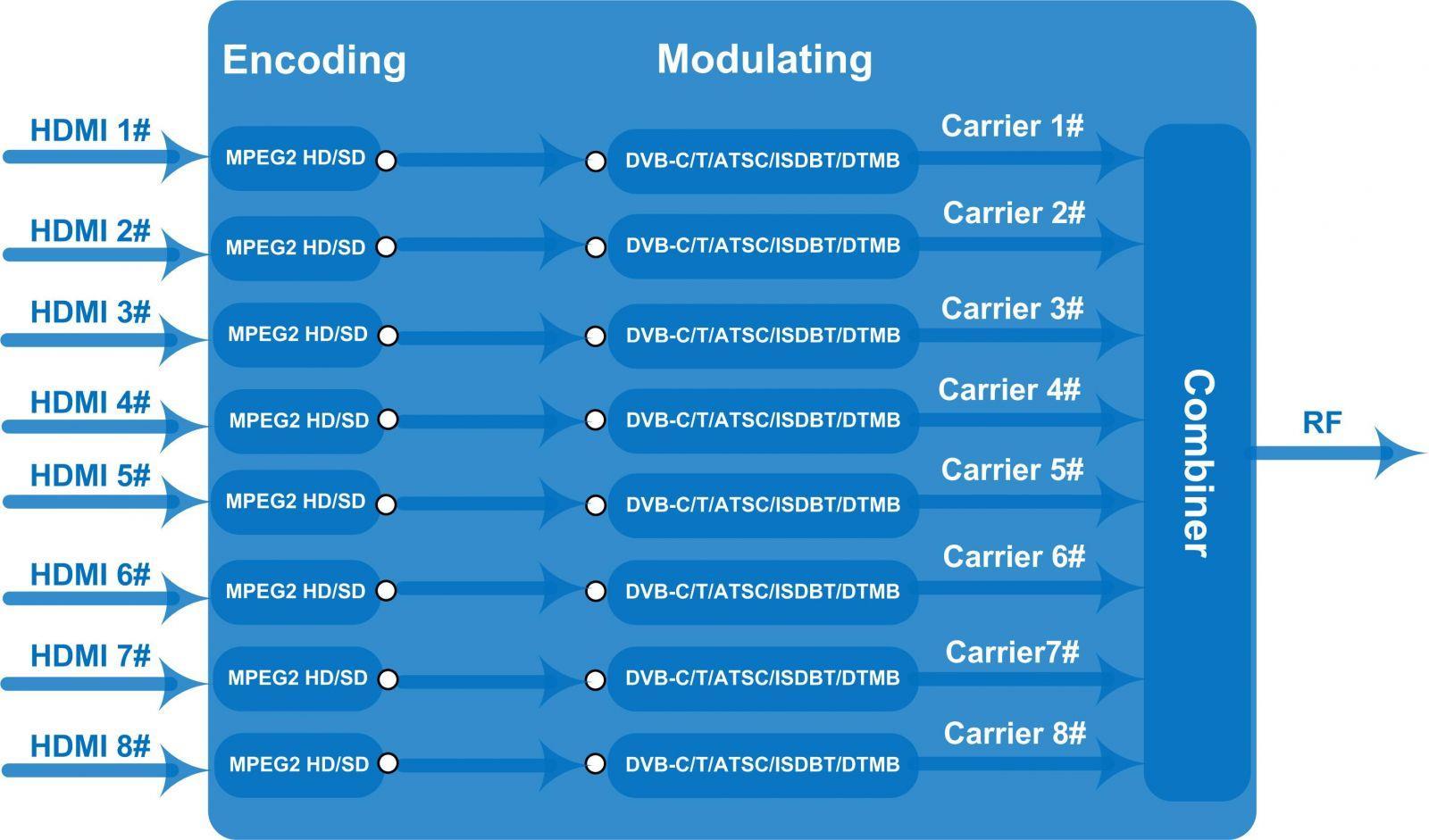

Diagramm der inneren Prinzipien
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Technische Daten
Abschnitt „HDMI-Kodierung“
Eingang
Schnittstelle
Codierung
Video
Audio
HDMI*1/4/8
MPEG-2: Die gängigste Methode zum Vergrößern von Videos
Eingang Ausgabe
480@59.94/60i 480@30p
576@50i 576@25p
720@50/59,94/60p 720@25/30p
1080@50i 1080@25p
1080@59.94/60i 1080@30p
1080@50p 1080@25p 1080@59,94/60p 1080@30p
Bitrate 2.000~20.000 Mbit/s
GOP 1 bis 60
Ratenkontrolle VBR
Seitenverhältnis 16:9
Codierung MPEGI-Schicht 2, MPEG-2 AAC, AC3
Abtastrate 48 kHz
MPEGI-Schicht 2 (128 kbps)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Bitrate MPEG-2 AAC (VBR) AC3 (128 kbps)
DVB-C Modulator-Sektion
Standard J.83A (DVB-C), J.83B
MER ≥35 dB
HF-Frequenz 100–1000 MHz, 1-kHz-Schritt
HF-Ausgangspegel -48~ -10dBm, 1dB-Schritt
Symbolrate 3.000~7.000Msps einstellbar
J.83A J.83B
Konstellation 16/32/64/128/256QAM64/ 256QAM
Bandbreite 8M 6M
DVB-T-Modulatorabschnitt
Standard DVB-T COFDM
Bandbreite 2M, 3M, 4M, 5M, 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
Schutzintervall 1/32, 1/16, 1/8, 1/4
Übertragungsmodus2K, 8K
MER ≥35 dB
HF-Frequenz 100–1000 MHz, 1-kHz-Schritt
HF-Ausgangspegel -48~ -10dBm, 1dB-Schritt
ISDB-Modulator-Sektion
Standard ARIB STD-B31
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/32, 1/16, 1/8, 1/4
Übertragungsmodus2K, 4K, 8K
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
HF-Frequenz 100 ~ 1000 MHz, 1-kHz-Schritt
HF-Ausgangspegel -48~ -10dBm, 1dB-Schritt
ATSC-Modulator-Sektion
Standard ATSC A/53
Konstellation 8 VSB
HF-Ausgangspegel -48~ -10dBm, 1dB-Schritt
MER ≥35 dB
HF-Frequenz 100 ~ 1000 MHz, 1-kHz-Schritt
DTMB-Modulator-Sektion
HF-Frequenz 100–1000 MHz, 1-kHz-Schritt
HF-Ausgangspegel -48~ -10dBm, 1dB-Schritt
Übertragungsmodus
System
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
S-0.8-4QAM-595, S-0.8-16QAM-595, M-0.4-16QAM-945V, M-0.6-16QAM-945V, M-0.6-64QAM-420V, M-0.6-64QAM-945V, M-0.8-16QAM-420V, M-0.8-16QAM-945V, M-0.8-64QAM-420V,
Management Netz
Sprache Englisch
Aktualisierung Web-Update
Allgemein
Stromversorgung AC 100 V ± 10 %, 50/60 Hz oder AC 220 V ± 10 %, 50/60 Hz
Maße 482*328*44,5 mm
Temperatur 0~45℃(Betrieb), -20~80℃(Lagerung)
Technischer Vergleich
NDS3542A
NDS3542I NDS3524C
Chipsatz Vixs Hisilicon VATek
Stream-Eingabe 1*ASI-Eingang für Re-Mux
1 DVB-C-Tuner N / A
IP-Eingang N / A 128*IP N / A
Videokanal 4* HDMI/SDI-Eingang optional 4/8/12*HDMI-Eingang optional 1/4/8*HDMI-Eingang optional
Videokodierung
MPEG2 und MPEG4 AVC/H.264
Video-Bitrate
Auflösung
Audiokodierung
0,8–19 Mbit/s für H.264-Kodierung 1~19Mbps für MPEG-2-Kodierung
Bis zu 1920*1080@50P/60P (MPEG4 AVC/H.264)
Bis zu 1920*1080@50I/60I (MPEG2 HD)
MPEG1 Schicht 2, MPEG2-AAC, MPEG4-AAC, AC3 2.0 (Optional)
MPEG-4 AVC/H.264
1 Mbit/s bis 13 Mbit/s pro Kanal (Die Bitrate schwankt stark, ist für Kabelsysteme geeignet, nicht für Satelliten-Uplink.)
MPEG-2: Die gängigste Methode zum Vergrößern von Videos
2–20 Mbit/s pro Kanal
Bis zu 1920*1080@50P/60P Bis zu 1920*1080@50P/60P
MPEG-1 Schicht 2
MPEGI-Schicht 2, MPEG2-AAC, AC3
Audioverstärkung N / A Ja N / A
OSD-Funktion N / A Ja N / A
CC-Eingang CC (Closed Caption) für N / A
CC (Untertitel), EIA 608
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
SDI-Schnittstelle (optional), EIA608, EIA708
Geringe Latenz Ja N / A Ja
ASI-Ausgabe Ja N / A N / A
IP-Ausgabe 4 SPTS- oder 1 MPTS-Ausgang 4 MPTS IP-Ausgänge N / A
Modulieren
4*DVB-C/2*DVB-T/4*ATSC-T /1/2*ISDB-T HF-Ausgang
HF-Frequenz 30~960MHz, 1KHz Schritt
4*DVB-C/DVB-T HF-Ausgang
50~960MHz, 1KHz Schritt
4/8*DVB-C/T/ATSC/ISDB-T HF-Ausgang in einem Gerät, dynamische Modulationsumschaltung
100–1000 MHz, 1-kHz-Schritt
