Allgemeine Beschreibung
+8613922702227

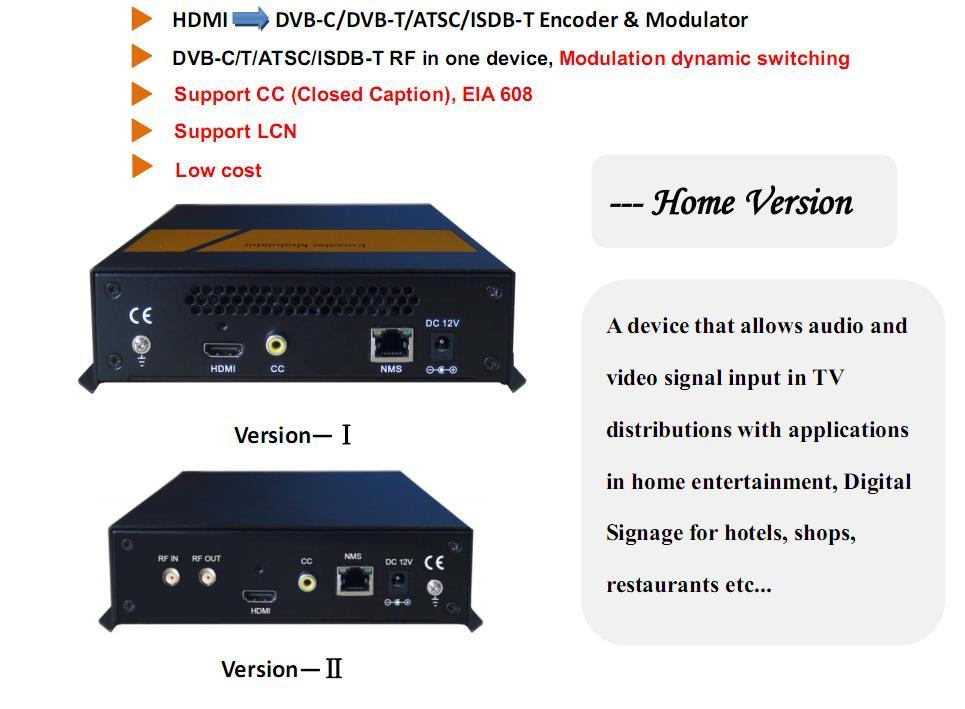

Der HD-Encoder und -Modulator DEXIN NDS3522C wurde auf Basis der Unterhaltungselektronik entwickelt und ermöglicht die Eingabe von Audio-/Videosignalen in TV-Verteilungen mit Anwendungen in den Bereichen Home-Entertainment, Überwachungssteuerung, Digital Signage in Hotels, Geschäften usw. Es handelt sich um ein All-in-One-Gerät mit integrierter MPEG2-Kodierung und Modulation zur Konvertierung von Audio-/Videosignalen in DVB-C/T/ATSC/ISDB-T-HF-Ausgang.
Die Signalquelle kann eine STB, ein Satellitenempfänger, Überwachungskameras, eine Antenne usw. sein. Das Ausgangssignal ist für den Empfang durch Fernseher oder STBs usw. bestimmt.
Systemanbindung
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com
Technische Spezifikationen
Abschnitt „HDMI-Kodierung“
Codierung
MPEG-2: Die gängigste Methode zum Vergrößern von Videos Schnittstelle HDMI*1 Eingang Ausgabe
480@59.94/60i 480@30p
576@50i 576@25p
Video
720@50/59,94/60p 720@25/30p
1080@50i 1080@25p
1080@59.94/60i 1080@30p 1080@50p 1080@25p
1080@59,94/60p 1080@30p
Seitenverhältnis 16:9
Bitrate 1.000~20.000 Mbit/s
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Audio
Codierung
Abtastrate 48 KHz
Bitrate
DVB-C Modulator-Sektion
Standard
MPEGI-Schicht 2, AAC, AC3
MPEGI-Schicht 2 (192 kbps)
AAC (VBR) AC3 (128 kbit/s)
J.83A (DVB-C), J.83B
MER ≥35 dB
HF-Frequenz
100–1000 MHz, 1-kHz-Schritt
HF-Ausgangspegel -63~ -16dBm, 1dB-Schritt
Symbolrate 3.000~7.000Msps einstellbar
J.83A
J.83B
Konstellation 16/32/64/128/ 256 QAM 64/ 256 QAM
Bandbreite 8M 6M
DVB-T-Modulatorabschnitt
Standard
Bandbreite
Konstellation
DVB-T COFDM
2M, 3M, 4M, 5M, 6M, 7M, 8M (Version Ⅰ ) 6M, 7M, 8M (Version – Ⅱ )
QPSK, 16QAM, 64QAM
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
Schutzintervall 1/32, 1/16, 1/8, 1/4
Übertragungsmodus: 2K, 8K
MER ≥35 dB
HF-Frequenz
100–1000 MHz, 1-kHz-Schritt
HF-Ausgangspegel -63~ -16dBm, 1dB-Schritt
ISDB-Modulator-Sektion
Standard ARIB STD-B31
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/32, 1/16, 1/8, 1/4
Übertragungsmodus
2K, 4K, 8K
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
HF-Frequenz
100 ~ 1000 MHz, 1-kHz-Schritt
HF-Ausgangspegel -63~ -16dBm, 1dB-Schritt
ATSC-Modulator-Sektion
Standard ATSC A/53
Konstellation 8 VSB
HF-Ausgangspegel -63~-16dBm (44~91 dBµV), 1-dB-Schritt
MER ≥35 dB
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
HF-Frequenz
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
100 ~ 1000 MHz, 1-kHz-Schritt
HF-Ausgangspegel -63~ -16dBm, 1dB-Schritt System
Management
Web (Version Ⅰ ) NMS (Version – Ⅱ )
Sprache Englisch
Aktualisierung
Allgemein
Stromversorgung
Maße
Web-Update (Version – Ⅰ ) ST Link-Dienstprogramm (Version – Ⅱ )
Gleichstrom 12 V
203*144*52mm (Version Ⅰ ) 180*110*39,5 mm (Version Ⅱ )
Gewicht < 1kg

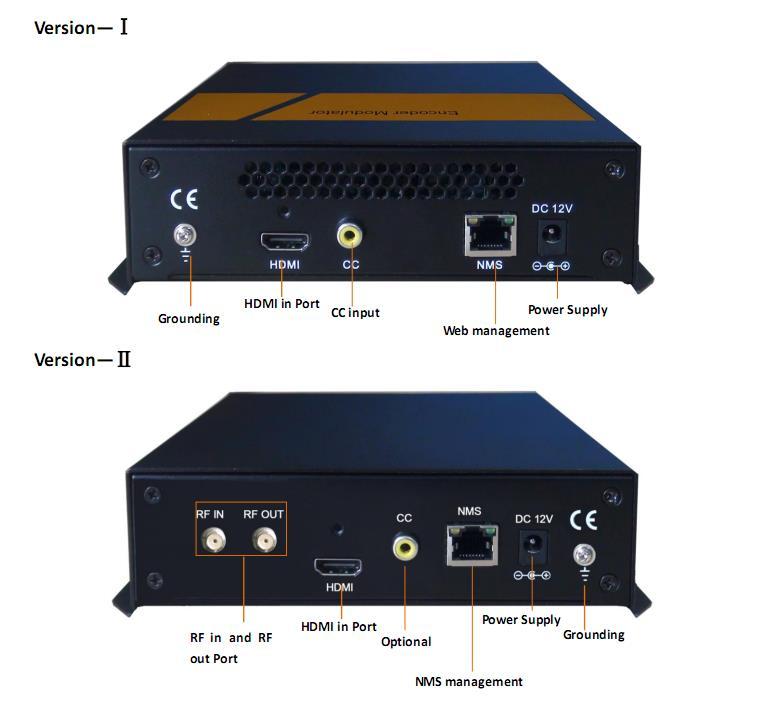

Vergleich
Gerät CC-Eingang Management Aktualisierung
NDS3522C (Version Ⅰ ) √ Netz Netz
NDS3522C (Version Ⅱ ) Optional NMS ST Link-Dienstprogramm
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Über uns
FMUSER ist ein auf Rundfunk- und Fernsehübertragungssysteme und die Integration von IPTV-Systemen in Hotels spezialisiertes Unternehmen. Das Unternehmen wurde 2009 gegründet und hat über 180 Länder weltweit bedient. Mehr als 20.000 Fernsehsender, Radiosender und Hotelkunden aus verschiedenen Ländern.
