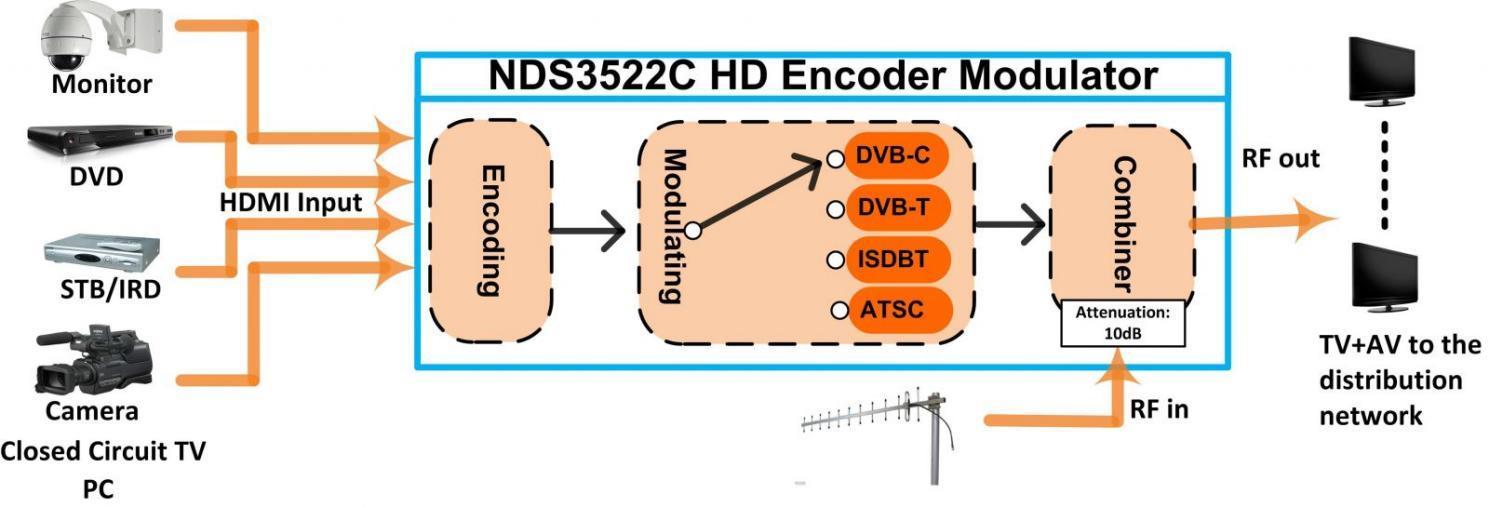

устройство, объединяющее кодирование
480@59.94/60i 480@30p
576@50i 576@25p
720@50/59.94/60p 720@25/30p 1080@50i 1080@25p
1080@59.94/60i 1080@30p 1080@50p 1080@25p 1080@59.94/60p 1080@30p
Скорость передачи данных MPEGI уровень 2 (192 кбит/с)
AAC (VBR)
AC3 (128 кбит/с)
Секция модулятора DVB-C
Стандарт J.83A (DVB-C), J.83B
МЭР ≥35дБ
частота РЧ 100-1000МГц, шаг 1КГц
Уровень выходного сигнала РЧ -63~ -16 дБм, шаг 1 дБ
Скорость передачи символов 3.000~7.000Msps регулируемая Дж.83А Дж.83Б
Созвездие 16/32/64/128/256 QAM 64/256 QAM
Пропускная способность 8М 6М
Секция модулятора DVB-T
Стандарт DVB-T COFDM
Пропускная способность 2М, 3М, 4М, 5М, 6М, 7М, 8М (Версия Ⅰ ) 6M, 7M, 8M (Версия—Ⅱ )
Созвездие
QPSK, 16QAM, 64QAM
Скорость кода 1/2, 2/3, 3/4, 5/6, 7/8
Защитный интервал 1/32, 1/16, 1/8, 1/4
Режим передачи: 2К, 8К
МЭР ≥35дБ
частота РЧ 100-1000МГц, шаг 1КГц
Уровень выходного сигнала РЧ -63~ -16 дБм, шаг 1 дБ
Секция модулятора ISDB
Стандарт ARIB STD-B31
Созвездие QPSK, 16QAM, 64QAM
Защитный интервал 1/32, 1/16, 1/8, 1/4
Режим передачи 2К, 4К, 8К
Скорость кода 1/2, 2/3, 3/4, 5/6, 7/8
частота РЧ 100~1000 МГц, шаг 1 кГц
Уровень выходного сигнала
ATSC
-63~ -16 дБм, шаг 1 дБ
А/53
8 ВСБ
-63~-16 дБм (44~91 дБмкВ), шаг 1 дБ
МЭР ≥35дБ
частота РЧ 100~1000 МГц, шаг 1 кГц
Уровень выходного сигнала РЧ -63~ -16 дБм, шаг 1 дБ
Система
Управление Веб (Версия Ⅰ ) NMS (Версия Ⅱ )
Язык Английский
Обновление Веб-обновление (Версия Ⅰ ) Утилита ST Link (Версия Ⅱ )
Общий
Источник
Размеры
203*144*52 мм (Версия Ⅰ ) 180*110*39,5 мм (Версия—Ⅱ )
Масса < 1 кг
Сравнение Устройство Ввод СС
Обновление NDS3522C (Версия Ⅰ ) √
NDS3522C (Версия Ⅱ ) Необязательный НМС Утилита ST Link
