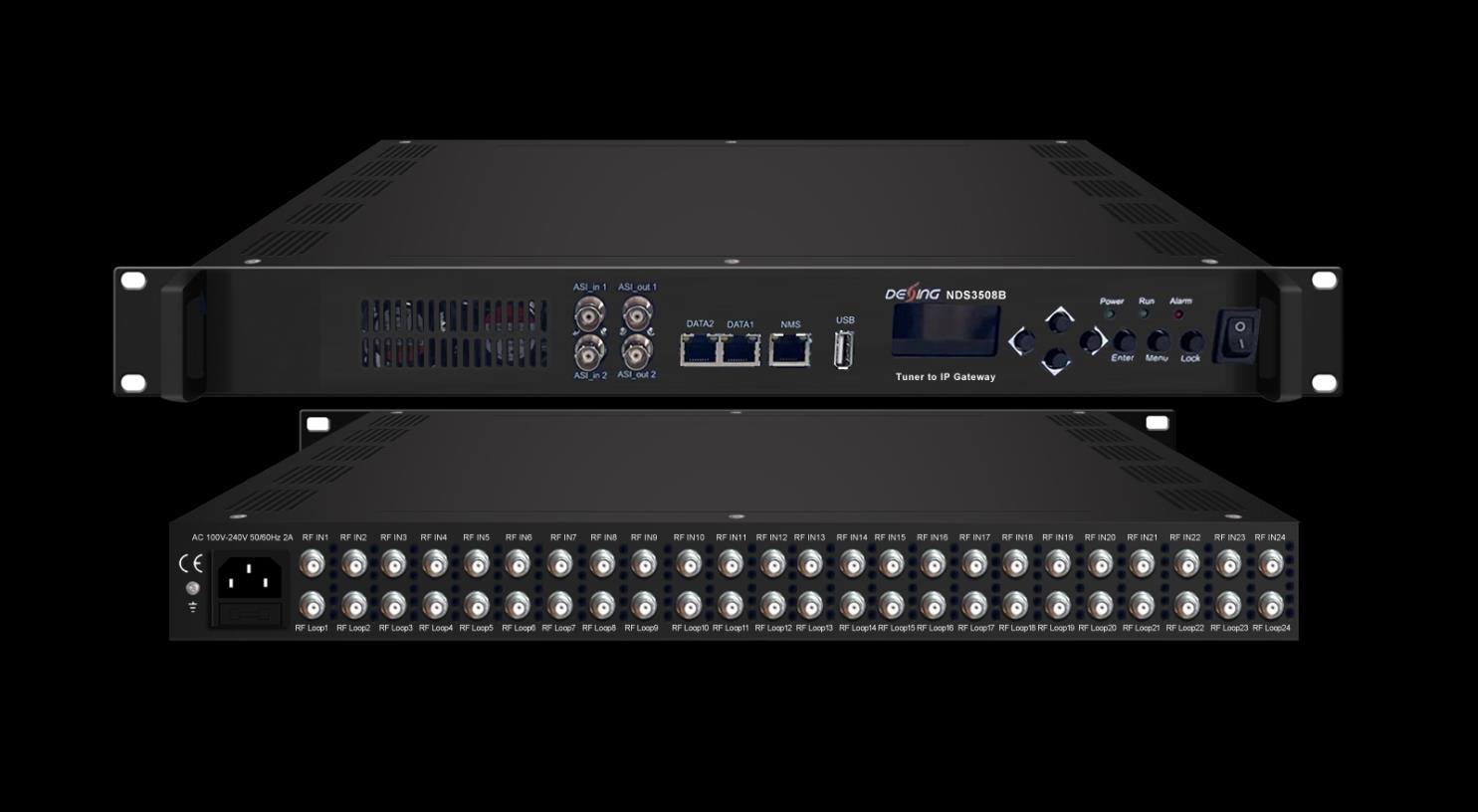

NDS3508B 24in1 Sintonizzatore per

Gateway IP (V3)

Schema

NDS3508B Tuner to IP Gateway è un dispositivo di conversione dell'interfaccia head-end che supporta l'uscita MPTS (Bypass) e l'uscita SPTS commutabile in Web GUI. Supporta 24 uscite MPTS (24 ingressi sintonizzatore FTA) + 3 uscite MPTS (2 ingressi ASI e 1 ingresso USB) o 1024 uscite SPTS tramite protocollo UDP e RTP/RTSP. È integrato con demodulazione sintonizzatore (o ingresso ASI) e funzione gateway, che può demodulare il segnale da 24 sintonizzatori FTA in pacchetto IP, o convertire direttamente il TS da ingressi ASI o ingresso USB in pacchetto IP, quindi emettere il pacchetto IP tramite diversi indirizzi IP e porte. La funzione BISS è anche incorporata per decodificare i programmi dagli ingressi sintonizzatore.

Caratteristiche principali

l Supporta 24 o 16 ingressi sintonizzatore commutabili multi-modale FTA DVB-S/S2/S2X o DVB-C/T/T2/ISDB-T, 2 ingressi ASI, 1 ingresso USB (riproduzione file TS, FTA 32, USB 2.0)

l Supporta la decodifica BISS per gli ingressi del sintonizzatore

l Supporta la funzione DisEqc

l 24 uscite MPTS + 3 uscite MPTS (2 ingressi ASI e 1 porta USB) o 1024 uscite SPTS (uscite MPTS e SPTS commutabili in Web GUI)

l 2 porte di uscita DATA (l'indirizzo IP e il numero di porta di DATA1 e DATA2 sono diversi), fino a 900 Mbps SPTS

l 2 porte di uscita DATI indipendenti, DATA1 (uscita 512 SPTS) + DATA2 (uscita 512 SPTS)

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

l MPTS è la modalità pass-through, i primi 12 segnali di ingresso del sintonizzatore verranno emessi da DATA 1, i restanti 12 segnali di ingresso del sintonizzatore verranno emessi da DATA 2; i 2 segnali di ingresso ASI e 1 segnale di ingresso USB possono essere scelti per l'emissione tramite DATA 1 o DATA 2

l'uscita ASI è inutile in modalità SPTS out, e l'uscita ASI può essere l'uscita di bypass di uno dei 27 segnali di ingresso (24 ingressi sintonizzatore, 2 ingressi ASI e 1 porta USB) in modalità MPTS out, l'uscita ASI 1 e l'uscita ASI 2 sono porte mirror per l'uscita dello stesso TS

l Supporta il filtraggio PID, la rimappatura (solo per l'uscita SPTS)

l Supporta la funzione “Null PKT Filter” (solo per l'uscita MPTS)

l Supporta il funzionamento Web, riavvia in Web GUI dopo l'aggiornamento del firmware

Principio di funzionamento

Specifiche Ingresso

Satellitare Digitale terrestre

24 ingressi sintonizzatori +2 ingressi ASI +1 ingresso USB

Frequenza in Frequenza: 950~2150 MHz

Tasso di simbolo Da 0,5 a 45 Msps

Potenza del segnale - 65- -25dBm

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Commissione

Elettorale

1/2, 2/3, 3/4, 5/6, 7/8

Costellazione QPSK

Bitrate massimo in ingresso ≤125 Mbps

Frequenza in Frequenza: 950~2150 MHz

Tasso di simbolo

Digitale terrestre (DVB-S2)

Commissione

Elettorale

QPSK/8PSK/16APSK: 0,5~45 Msps Velocità di trasmissione: 100 Mbit/s;

Italiano: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

32APSK: 3/4, 4/5, 5/6, 8/9, 9/10

Costellazione QPSK, 8PSK, 16APSK, 32APSK

Bitrate massimo in ingresso ≤125 Mbps

Frequenza in Frequenza: 950~2150 MHz

QPSK/8PSK/16APSK: 0,5~45 Msps

Digitale terrestre

Ingressi sintonizzatore commutabili multi-modalità DVB-C

Digitale terrestre (DVB-T/T2)

ISDB-T

Tasso di simbolo

8APSK: 0,5~40Msps

32APSK: 0,5~34Msps

Italiano: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

8APSK: 5/9-L, 26/45-L

Commissione

Elettorale

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90

32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9

Costellazione QPSK, 8PSK, 8APSK, 16APSK, 32APSK

Bitrate massimo in ingresso ≤125 Mbps

Standard J.83A(DVB-C), J.83B, J.83C

Frequenza in Frequenza

Costellazione 16/32/64/128/256 equazione magnetica

Frequenza in Frequenza

Larghezza di banda Larghezza di banda 6/7/8 M

Frequenza in Frequenza

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Decomposizione BISS

Produzione

Sistema

Varie

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Modalità 1, Modalità E

1024 SPTS IP in uscita tramite protocollo UDP e RTP/RTSP tramite porta DATA1 e DATA2 (l'indirizzo IP e il numero di porta di DATA1 e DATA2 sono diversi), Unicast e Multicast

Uscita IP 27 MPTS (per bypass Tuner/ASI/USB) su protocollo UDP e RTP/RTSP tramite porta DATA1 e DATA2, Unicast e Multicast

2 uscite ASI (solo modalità di uscita MPTS, porte mirror per l'uscita dello stesso TS)

Gestione basata sul Web

Aggiornamento software Ethernet

Dimensione 482 mm × 270 mm × 44 mm (larghezza × lunghezza × altezza)

Ambiente 0~45℃(lavoro); -20~80℃(stoccaggio)

Requisiti di potenza 100~240 V CA, 50/60 Hz
