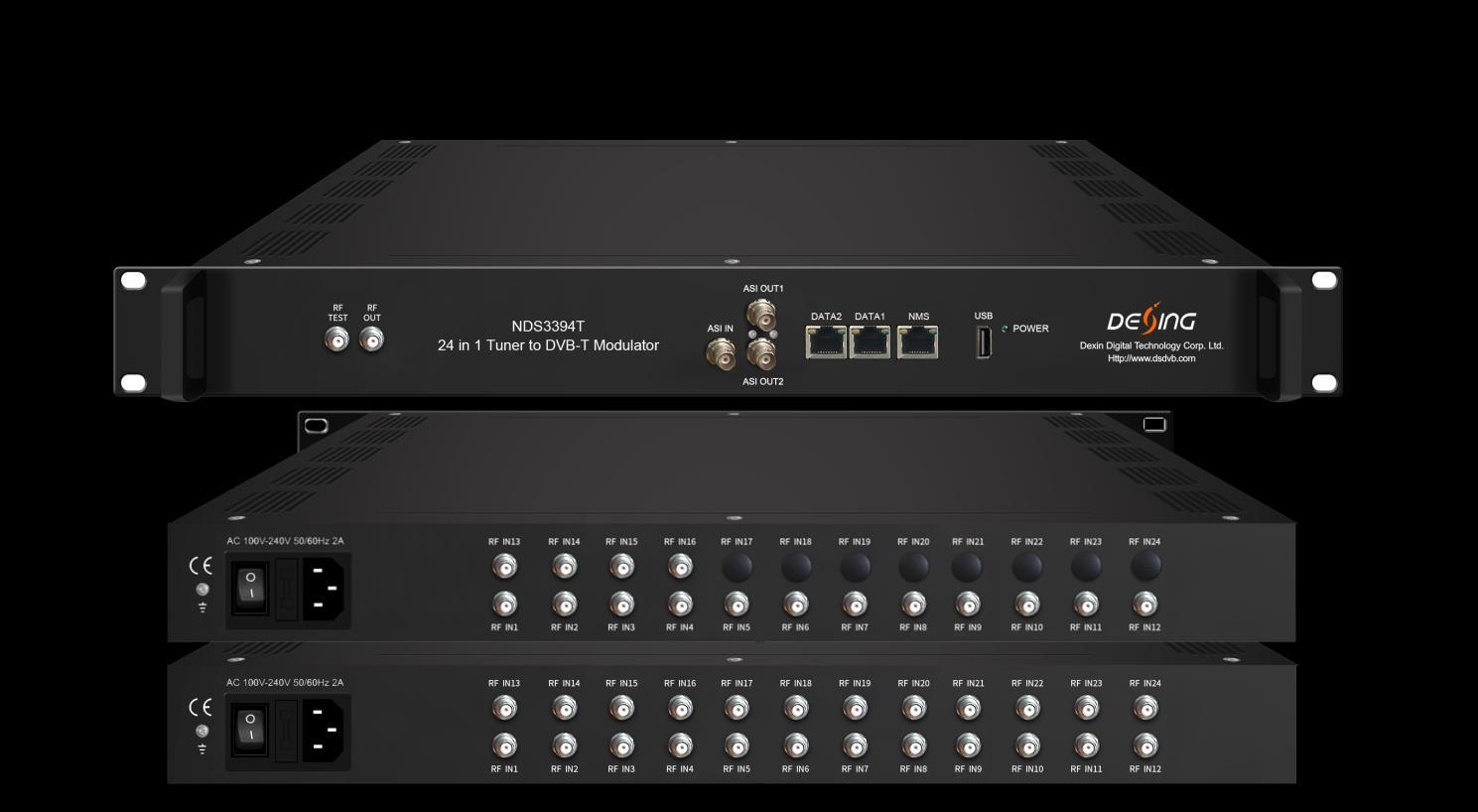

NDS3394T 16in1 24in1 Sintonizador para modulador DVB-T
Contorno
NDS3394T é um modulador DVB-T de alto desempenho e custo-efetivo projetado pela Dexin. Ele suporta 24 ou 16 entradas de sintonizadores FTA, máximo de 256 entradas IP através de GE1 e GE2 e entrada TS para re-mux através de 1 porta ASI. Após multiplexação e modulação DVB-T, ele fornece 8 saídas de portadora não adjacentes e 8 saídas IP (MPTS) como espelho de portadoras através de GE1.
O NDS3394T também é caracterizado por alto nível integrado, alto desempenho e baixo custo. Ele suporta fonte de alimentação dupla (opcional). Isso é muito adaptável ao sistema de transmissão de nova geração.
Principais características
* 24 (ou 16) entradas de sintonizador FTA DVB-S/-S2/-S2X + 1 entrada ASI + 256 entradas IP sobre protocolo UDP e RTP, e entrada e reprodução de arquivos TS via disco USB (FAT 32)
* 8*Saída RF DVB-T
* 8 saídas IP (MPTS) sobre UDP e RTP/RTSP, como espelho das operadoras
* Suporta 8 grupos de descodificação BISS (apenas para NDS3394T versão B) + 8 grupos de multiplexação + 8 grupos de modulação DVB-T
* Suporta ajuste preciso de PCR, edição e inserção de PSI/SI, filtragem de PID A/V
* Suporte a gerenciamento Web, atualizações via web
* Fonte de alimentação redundante (opcional)
Princípio de funcionamento
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Especificações
Entrada de sintonizador FTA DVB-S/-S2/-S2X de 24 ou 16 canais
256 IP (GE1 e GE2) de entrada sobre protocolo UDP e RTP
1 entrada ASI, interface BNC
Entrada e reprodução de arquivos TS via disco USB (FAT 32)
Frequência em 950~2150MHz
Taxa de símbolo 0,5~45Msps
Intensidade do sinal - 65~-25dBm
DVB-S
Entrada
Afinadores
DVB-S2
FEC
1/2, 2/3, 3/4, 5/6, 7/8
Constelação QPSK
Taxa de bits
máxima de entrada ≤120 Mbps
Frequência em 950~2150MHz
Taxa de símbolo
FEC
QPSK/8PSK/16APSK: 0,5~45 Msps
32APSK: 0,5~40Msps;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Constelação QPSK, 8PSK, 16APSK, 32APSK
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Taxa de bits
máxima de entrada ≤120 Mbps
Frequência em 950-2150MHz
Taxa de símbolo
FEC
DVB-S2X
Remapeamento máximo de PID
Multiplexação
Função
Modulação
Transmitir
QPSK/8PSK/16APSK: 0,5~45 Msps
8APSK/32APSK: 0,5~40Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-E, 26/45-E
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
Constelação QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Taxa de bits máxima de entrada ≤120 Mbps
256 saídas por canal
Remapeamento de PID (automático ou manual)
Filtragem PID A/V (não para NDS3394T versão B)
Ajuste preciso de PCR
Gerar tabela PSI/SI automaticamente
Padrão EN300 744
FFT 2K 4K 8K
Largura de banda 6M, 7M, 8M
Constelação QPSK, 16QAM, 64QAM
Intervalo de guarda 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MAIS ≥42 dB
Saída RF 8 saídas de portadora não adjacentes
Frequência de RF 50~960MHz
Nível de saída de RF -20~+10dBm, passo de 0,1dB
8 saídas RF DVB-T (interface tipo F)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
para fora
Sistema
Em geral
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
8 saídas IP (MPTS) sobre UDP e RTP/RTSP (somente GE1), como espelho de operadoras
2 saídas ASI, uma como espelho
Gestão de rede (WEB)
Língua chinesa e inglesa
Atualização de software Ethernet
Dimensão (L*P*A) 482 mm × 230 mm × 44 mm
Temperatura 0~45℃(Operação); -20~80℃(Armazenamento)
Poder CA 100 V ± 1050/60 Hz; CA 220 V ± 10%, 50/60 Hz
