NDS3394T 16 Modulador DVB-T 24 em 1

Page 1


NDS3394T 16in1 24in1 Sintonizador para modulador DVB-T (V3)

Contorno

O NDS3394T V3 é um modulador DVB-T de alto desempenho e custo-efetivo projetado pela Dexin. Ele suporta 24 ou 16 entradas de sintonizadores FTA, máximo de 128 entradas IP por meio de DATA1 e 2 entradas TS para re-mux por meio de 2 portas de entrada ASI. Após demodular, multiplexar e modular DVB-T, ele emite 8 portadoras não adjacentes e 8 IP (MPTS) como espelho de portadoras por meio de DATA2. O NDS3394T também é caracterizado por alto nível integrado, alto desempenho e baixo custo. Isso é muito adaptável a um sistema de transmissão de nova geração.

Principais características

 24 (ou 16) entradas de sintonizador comutáveis multimodo FTA DVB-S/S2/S2X ou DVB-C/T/T2/ISDB-T com saída de loop + 2 entradas ASI + 128 entradas IP através de DATA 1 sobre protocolo UDP e RTP, e entrada de arquivos TS reproduzindo ts através de um disco USB (FAT 32, USB 2.0)

 Saída de 8 portadoras DVB-T não adjacentes, dentro de largura de banda de 192 MHz

 8 saídas IP (MPTS) sobre UDP e RTP/RTSP através de DATA 2, como espelho das operadoras

 2 saídas TS através de ASI out 1 e ASI out 2, como espelho das 2 portadoras escolhidas

 Suporta multiplexação de 8 grupos + modulação DVB-T de 8 grupos

 Excelente índice de desempenho de saída de RF, MER≥40db

 Suporte para ajuste preciso de PCR

 Suporte para edição e inserção de PSI/SI

Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

 Suporte Gerenciamento Web, Atualizações via web

 Reinicializar na Web após atualização do firmware

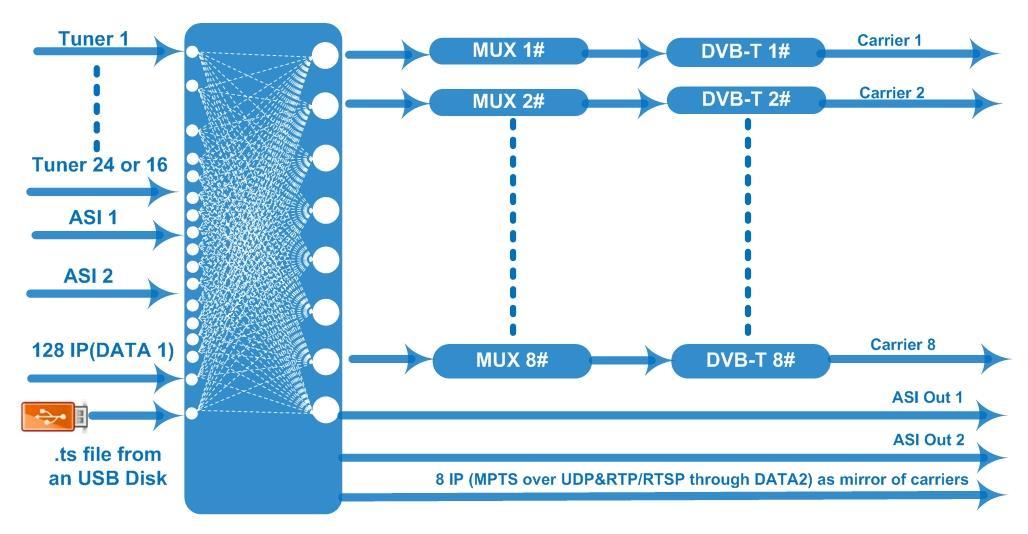

Princípio de funcionamento

Especificações

24 ou 16 entradas de sintonizador comutáveis multimodo FTA DVB-S/-S2/-S2X ou DVB-C/T/T2/ISDB-T

128 entradas IP sobre protocolo UDP e RTP

2 entradas ASI, interface BNC

Entrada de arquivos TS reproduzindo ts via disco USB (FAT 32, USB 2.0)

Frequência em 950~2150MHz

Taxa de símbolo 0,5~45Msps

Entrada

Opção de sintonizador 1

DVB-S

DVB-S2

Intensidade do sinal - 65~-25dBm

FEC 1/2, 2/3, 3/4, 5/6, 7/8

Constelação QPSK

Taxa de bits máxima de entrada ≤120 Mbps

Frequência em 950~2150MHz Taxa de símbolo

QPSK/8PSK/16APSK: 0,5~45 Msps 32APSK: 0,5~40Msps;

Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

FEC

QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

32APSK: 3/4, 4/5, 5/6, 8/9, 9/10

Constelação QPSK, 8PSK, 16APSK, 32APSK

Taxa de bits máxima de entrada ≤120 Mbps

Frequência em 950-2150MHz

Taxa de símbolo

FEC

DVB-C

Opção de sintonizador 2

TDT/DVB-T2

ISDB-T

Remapeamento máximo de PID

Multiplexação

Função

QPSK/8PSK/16APSK: 0,5~45 Msps

8APSK/32APSK: 0,5~40Msps

QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9,

9/10, 13/45, 9/20, 11/20

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

8APSK: 5/9-E, 26/45-E

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90

32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9

Constelação QPSK, 8PSK, 8APSK, 16APSK, 32APSK

Taxa de bits máxima de entrada ≤120 Mbps

Padrão J.83A(DVB-C), J.83B, J.83C

Frequência em 50~960MHz

Constelação 16/32/64/128/256 QAM

Frequência em 50~960MHz

Largura de banda

Largura de banda de 6/7/8 M

Frequência em 50~960MHz

256 saídas por canal

Remapeamento PID (automático ou manual)/Filtro CA

Filtragem PID A/V

Ajuste preciso de PCR

Gerar tabela PSI/SI automaticamente

Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

DVB-S2X

Modulação

Transmitir para fora

Sistema

Em geral

Contato: Tomleequan E-mail:

Padrão EN300 744

FFT 2K 4K 8K

Largura de banda 6M, 7M, 8M

Constelação QPSK, 16QAM, 64QAM

Intervalo de guarda 1/4, 1/8, 1/16, 1/32

FEC 1/2, 2/3, 3/4, 5/6, 7/8

MAIS ≥40 dB

Saída RF

8 saídas de portadora não adjacentes dentro de largura de banda de 192 MHz

Frequência de RF 50~960MHz

Nível de saída de RF -20~+3dBm, passo de 0,1dB

Saída de 8 portadoras DVB-T (interface tipo F)

8 saídas IP (MPTS) sobre UDP e RTP/RTSP (DATA2, como espelho de operadoras)

2 saídas ASI (2 TS como espelho)

Gestão de rede (WEB)

Língua chinesa e inglesa

Atualização de software Ethernet

Dimensão (L*P*A) 482 mm × 270 mm × 44 mm

Temperatura 0~45℃(Operação); -20~80℃(Armazenamento)

Poder CA 100 V ± 1050/60 Hz; CA 220 V ± 10%, 50/60 Hz

Comparação técnica principal

Recurso LCD/KEY NÃO NÃO Sim Entradas ASI 2

Saídas ASI NÃO 2 por um TS 2 por dois TS

Entradas do sintonizador 16 16 ou 24

16 ou 24 (FTA DVB-S/S2/S2X ou DVB-C/T/T2/ISDB-T Multimodo entradas de sintonizador comutáveis com saída de loop)

Saída de loop RF Sim Não Sim

Saídas IP 1 saída MPTS 8 saídas MPTS 8 saídas MPTS

USB N / D Jogando TS Jogando TS

Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

Portas de dados

Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

Entradas/saídas IP via GE1

Reiniciar na Web depois atualização de firmware N / D

Entradas IP via DATA 1 Saídas IP via DATA 2

Entradas IP via DATA 1 Saídas IP via DATA2
