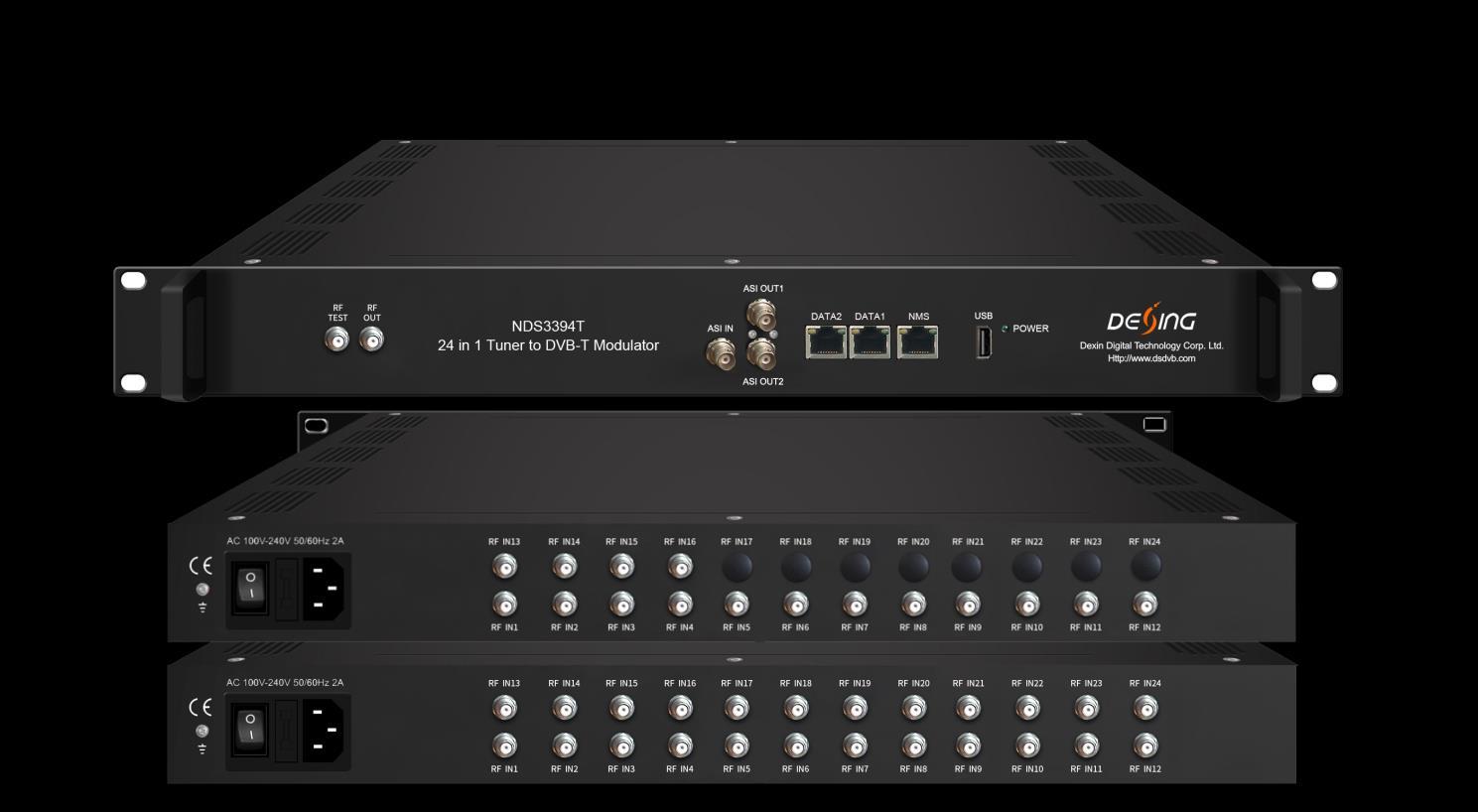

NDS3394T 16in1 24in1 Tuner zu DVB-T Modulator
Gliederung
NDS3394T ist ein leistungsstarker und kostengünstiger DVB-T-Modulator von Dexin. Er unterstützt 24 oder 16 FTA-Tuner-Eingänge, maximal 256 IP-Eingänge über GE1 und GE2 sowie TS-Eingänge für Re-Mux über 1 ASI-Port. Nach Multiplexing und DVB-T-Modulation liefert er 8 nicht benachbarte Trägerausgänge und 8 IP-Ausgänge (MPTS) als Trägerspiegel über GE1.
NDS3394T zeichnet sich außerdem durch einen hohen Integrationsgrad, hohe Leistung und niedrige Kosten aus. Es unterstützt eine duale Stromversorgung (optional). Dies ist sehr anpassungsfähig an Rundfunksysteme der neuesten Generation.
Hauptmerkmale
* 24 (oder 16) FTA DVB-S/-S2/-S2X Tuner-Eingänge + 1 ASI-Eingang + 256 IP-Eingänge über UDP- und RTP-Protokoll und Ein- und Wiedergabe von TS-Dateien über die USB-Festplatte (FAT 32)
* 8 * DVB-T HF-Ausgang
* 8 IP (MPTS)-Ausgabe über UDP und RTP/RTSP, als Spiegel der Träger
* Unterstützt 8 Gruppen BISS-Entschlüsselung (nur für NDS3394T Version B) + 8 Gruppen Multiplexing + 8 Gruppen DVB-T Modulation
* Unterstützt genaue PCR-Anpassung, PSI/SI-Bearbeitung und -Einfügen, A/V-PID-Filterung
* Unterstützt Web-Management, Updates über das Web
* Redundante Stromversorgung (optional)

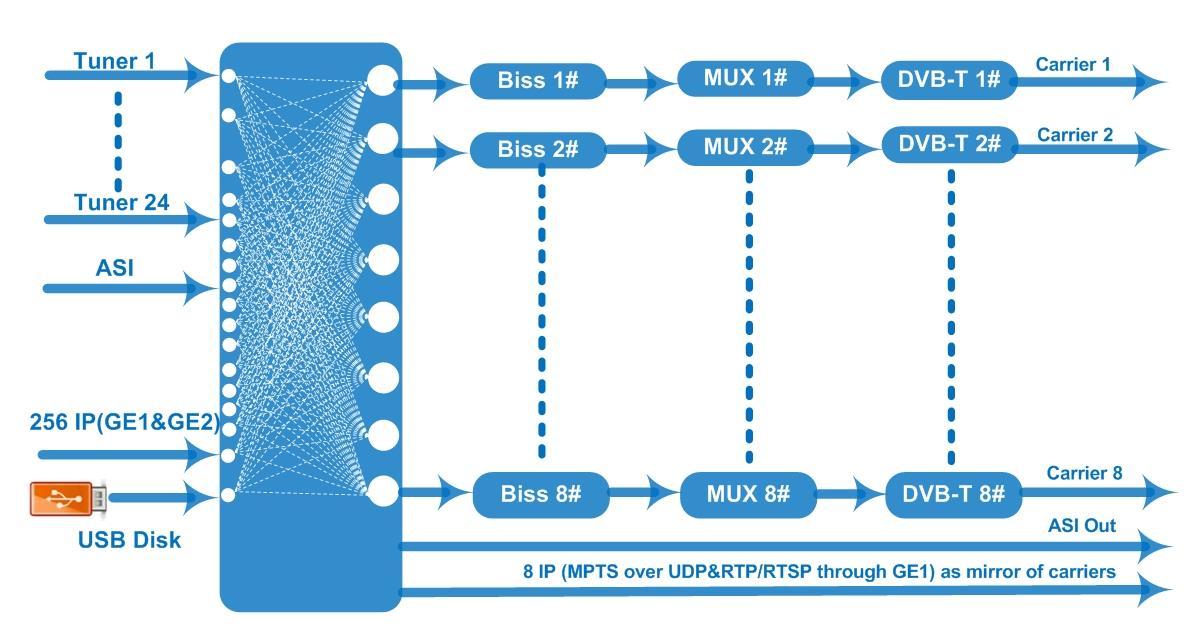

Funktionsprinzip
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Technische Daten
24 oder 16 FTA DVB-S/-S2/-S2X Tuner-Eingänge
256 IP (GE1&GE2)-Eingabe über UDP- und RTP-Protokoll
1 ASI-Eingang, BNC-Schnittstelle
TS-Dateien einlesen und abspielen über USB-Festplatte (FAT 32)
Frequenz
Eingang 950~2150MHz
Symbolrate 0,5 bis 45 Msps
Signalstärke 65 ~ 25 dBm
DVB-S
Eingang
Tuner
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Konstellation QPSK
Maximale
Eingangsbitrate ≤120 Mbit/s
Frequenz Eingang 950~2150MHz
Symbolrate
DVB-S2
FEC
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
32APSK: 0,5–40 Msps;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK, 16APSK, 32APSK
Maximale ≤120 Mbit/s
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
DVB-S2X
Tomleequan
Eingangsbitrate
Frequenz Eingang 950-2150MHz
Symbolrate
Maximale
PID-Neuzuordnung
Multiplexen
Funktion
FEC
Modulation
Ausströmen
System
+8613922702227
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
8APSK/32APSK: 0,5 bis 40 Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
Konstellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Maximale Eingangsbitrate ≤120 Mbit/s
256 Ausgänge pro Kanal
PID-Neuzuordnung (automatisch oder manuell)
A/V-PID-Filterung (nicht für NDS3394T Version B)
Präzise PCR-Anpassung
PSI/SI-Tabelle automatisch generieren
Standard EN300 744
FFT
2K 4K 8K
Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
HF-Ausgang 8 nicht benachbarter Trägerausgang
HF-Frequenz 50~960MHz
HF-Ausgangspegel -20~+10dBm, 0,1dB-Schritte
8 DVB-T HF-Ausgänge (F-Typ-Schnittstelle)
8 IP (MPTS)-Ausgabe über UDP und RTP/RTSP (nur GE1), als Spiegel der Träger
2 ASI-Ausgänge, einer als Spiegel
Netzwerkmanagement (WEB)
Chinesische und englische Sprache
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Allgemein
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Ethernet-Software-Upgrade
Abmessungen (B*T*H) 482 mm × 230 mm × 44 mm
Temperatur 0–45 °C (Betrieb); -20–80 °C (Lagerung)
Leistung
Wechselstrom 100 V ± 1050/60 Hz; Wechselstrom 220 V ± 10 %, 50/60 Hz
