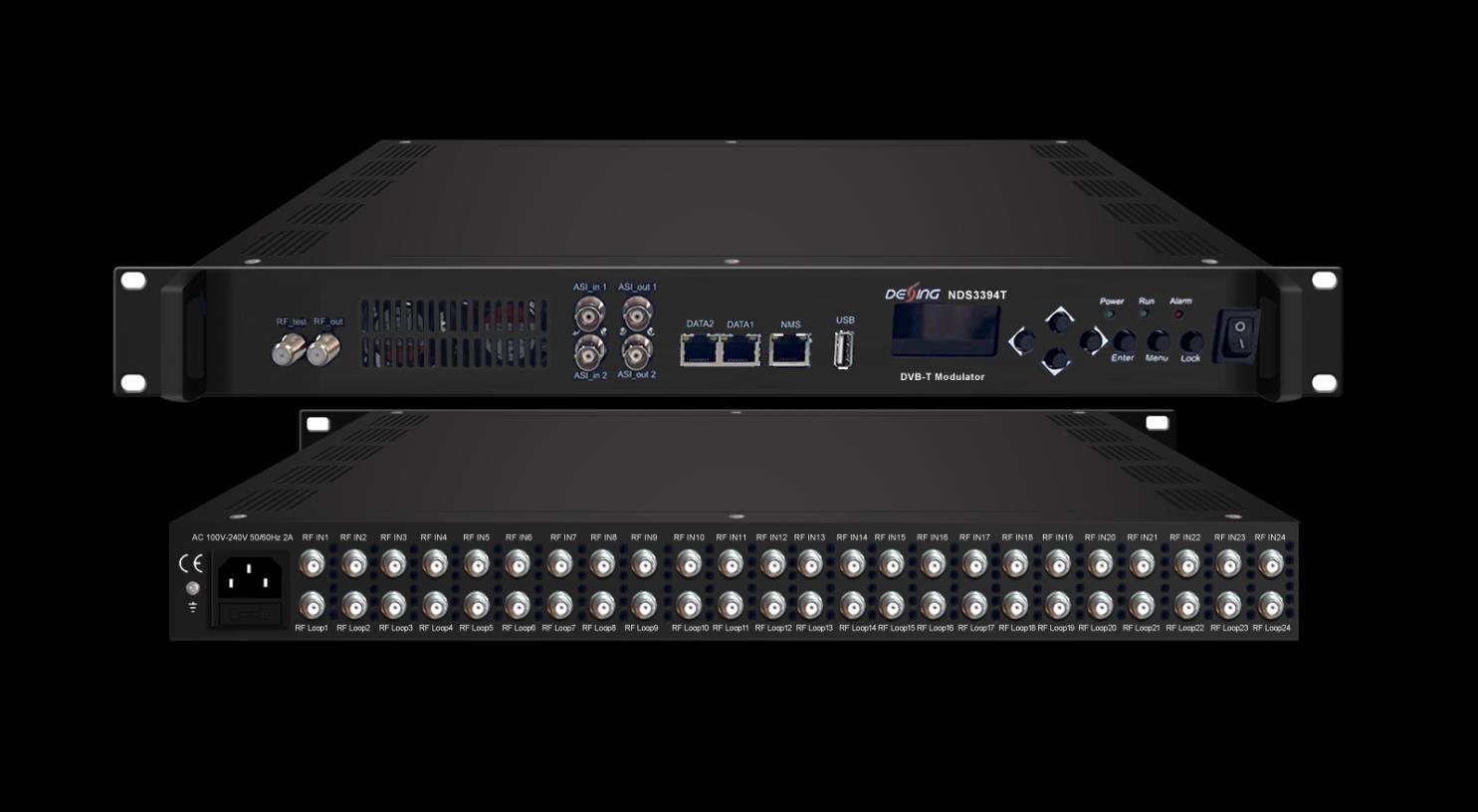

NDS3394T 16in1 24in1 Tuner zu DVB-T Modulator (V3)
Gliederung
NDS3394T V3 ist ein leistungsstarker und kostengünstiger DVB-T-Modulator von Dexin. Er unterstützt 24 oder 16 FTA-Tuner-Eingänge, maximal 128 IP-Eingänge über DATA1 und 2 TS-Eingänge für Re-Mux über 2 ASI-Eingangsports. Nach Demodulation, Multiplexing und DVB-T-Modulation gibt er 8 nicht benachbarte Träger und 8 IP (MPTS) als Trägerspiegel über DATA2 aus. NDS3394T zeichnet sich außerdem durch einen hohen Integrationsgrad, hohe Leistung und niedrige Kosten aus. Dies ist sehr anpassungsfähig an ein Rundfunksystem der neuen Generation.
Hauptmerkmale
24 (oder 16) FTA DVB-S/S2/S2X oder DVB-C/T/T2/ISDB-T Multi-Mode umschaltbare Tuner-Eingänge mit Loop-Out + 2 ASI-Eingänge + 128 IP-Eingänge über DATA 1 über UDP- und RTP-Protokoll und TS-Dateieingabe durch Abspielen von TS über eine USB-Festplatte (FAT 32, USB 2.0)
8 DVB-T-Nicht-Benachbarungsträger-Ausgänge innerhalb einer Bandbreite von 192 MHz
8 IP (MPTS)-Ausgänge über UDP und RTP/RTSP über DATA 2, als Spiegel der Träger
2 TS-Ausgänge über ASI Out 1 und ASI Out 2, als Spiegel der 2 gewählten Träger
Unterstützt 8 Gruppen Multiplexing + 8 Gruppen DVB-T Modulation
Ausgezeichneter HF-Ausgangsleistungsindex, MER≥40db
Unterstützt die genaue PCR-Anpassung
Unterstützt PSI/SI-Bearbeitung und -Einfügen
Support Web-Management, Updates über das Web
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Neustart im Web nach der Firmware-Aktualisierung
Funktionsprinzip
Technische Daten
24 oder 16 FTA DVB-S/-S2/-S2X oder DVB-C/T/T2/ISDB-T Multi-Mode umschaltbare Tuner-Eingänge
128 IP-Eingänge über UDP- und RTP-Protokoll
2 ASI-Eingänge, BNC-Schnittstelle
TS-Dateien werden durch Abspielen von TS über die USB-Festplatte (FAT 32, USB 2.0) eingegeben.
Frequenzeingang 950~2150MHz
Symbolrate 0,5 bis 45 Msps
Signalstärke 65 ~ 25 dBm
Eingang
DVB-S
Tuner-Option 1
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Konstellation QPSK
Maximale
Eingangsbitrate ≤120 Mbit/s
Frequenz Eingang 950~2150MHz
Symbolrate
DVB-S2
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
32APSK: 0,5–40 Msps;
FEC QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Tuner-Option 2
Kontakt: Tomleequan E-Mail:
Multiplexen
Maximale
DVB-S2X
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK, 16APSK, 32APSK
Maximale
Eingangsbitrate
≤120 Mbit/s
Frequenz Eingang 950-2150MHz
Symbolrate
DVB-C
DVB-T/T2
FEC
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
8APSK/32APSK: 0,5 bis 40 Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
Konstellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Maximale
Eingangsbitrate ≤120 Mbit/s
Standard J.83A (DVB-C), J.83B, J.83C
Frequenz Eingang 50~960MHz
Konstellation 16/32/64/128/256 QAM
Frequenz Eingang 50~960MHz
Bandbreite 6/7/8 M Bandbreite
ISDB-T Frequenz Eingang 50~960MHz
PID-Neuzuordnung
Funktion
256 Ausgänge pro Kanal
PID-Neuzuordnung (automatisch oder manuell)/CA-Filter
A/V-PID-Filterung
Präzise PCR-Anpassung
PSI/SI-Tabelle automatisch generieren
Standard EN300 744
FFT 2K 4K 8K
Modulation
Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Schutzintervall 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40 dB
HF-Ausgang
Ausströmen
System
Allgemein
8 nicht benachbarte Trägerausgänge innerhalb einer Bandbreite von 192 MHz
HF-Frequenz 50~960MHz
HF-Ausgangspegel -20~+3dBm, 0,1dB-Schritte
8 DVB-T-Trägerausgänge (F-Typ-Schnittstelle)
8 IP (MPTS)-Ausgabe über UDP und RTP/RTSP (DATA2, als Spiegel der Träger)
2 ASI-Ausgänge (2 TS als Spiegel)
Netzwerkmanagement (WEB)
Chinesische und englische Sprache
Ethernet-Software-Upgrade
Abmessungen (B*T*H) 482 mm × 270 mm × 44 mm
Temperatur 0–45 °C (Betrieb); -20–80 °C (Lagerung)
Leistung
Wichtiger technischer Vergleich
Wechselstrom 100 V ± 1050/60 Hz; Wechselstrom 220 V ± 10 %, 50/60 Hz
NDS3394T Version 1 Version 2 Version 3
LCD/KEY-Funktion NEIN NEIN Ja ASI-Eingänge 2 1 2
ASI-Ausgänge NEIN 2 für einen TS 2 für zwei TS
Tuner-Eingänge 16 16 oder 24
16 oder 24 (FTA DVB-S/S2/S2X oder DVB-C/T/T2/ISDB-T Multi-Modus umschaltbare Tuner-Eingänge mit Loop Out)
HF-Loop-Ausgang Ja NEIN Ja
IP-Ausgänge 1 MPTS-Ausgang 8 MPTS-Ausgäng e 8 MPTS-Ausgänge
USB N / A TS spielen TS spielen
DATEN-Ports
IP-Ein-/Ausgänge über GE1
IP-Eingänge über DATA 1
IP-Ausgänge über DATA 2
IP-Eingänge über DATA 1 IP-Ausgänge über DATA2
Neustart im Web nach N / A N / A Ja
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Firmware-Aktualisier ung
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
