Modulador QAM de embaralhamento múltiplo NDS3394C 16 em 1 24
em 1 (V3）
Contorno

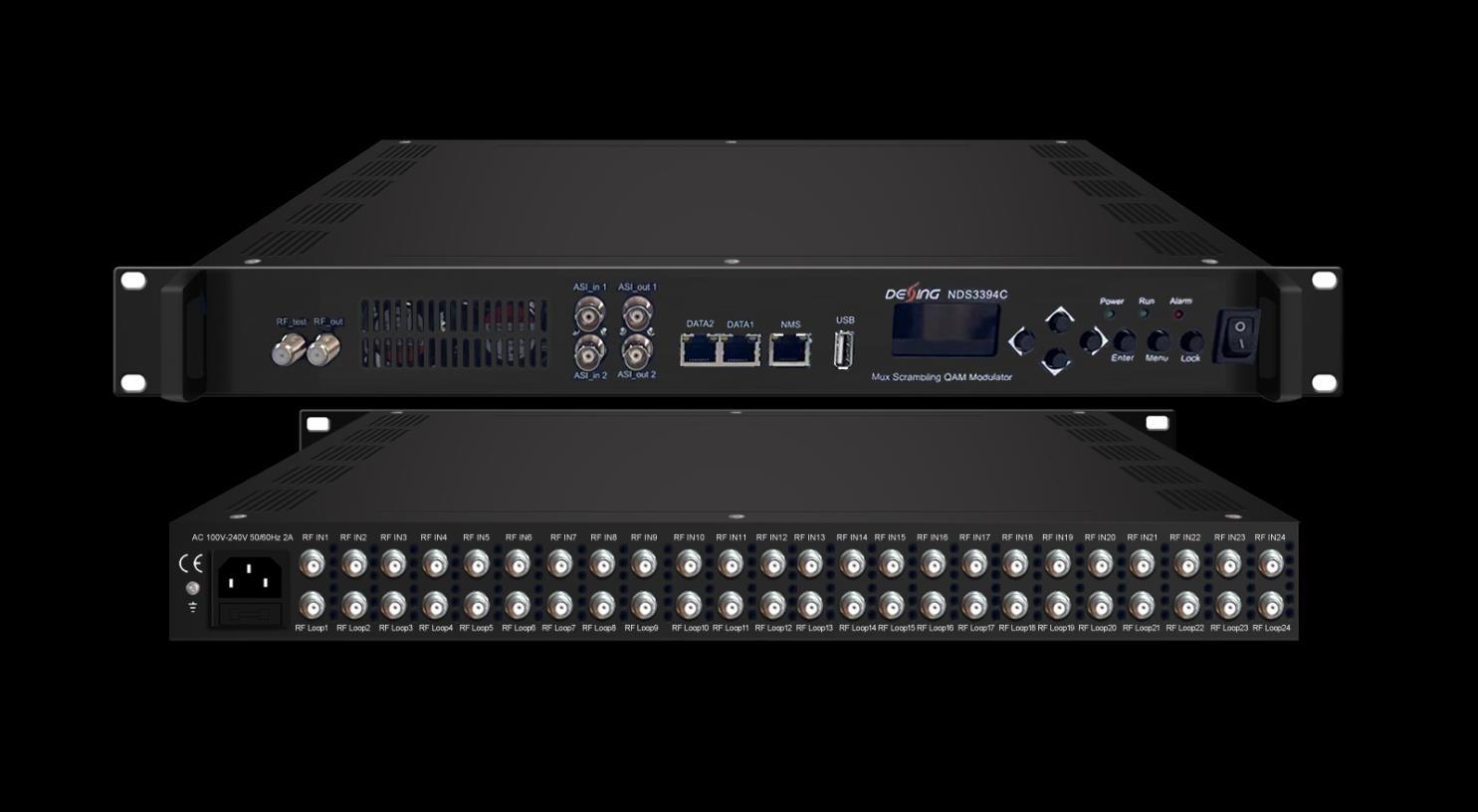

O NDS3394C v3 é um modulador QAM de alto desempenho e custo-efetivo projetado pela Dexin. Ele suporta 24 ou 16 entradas de sintonizador comutável multimodo FTA DVB-S/S2/S2X ou DVB-C/T/T2/ISDB-T, máximo de 128 entradas IP por meio de DATA1 e 2 entradas TS para re-mux por meio de 2 portas de entrada ASI. Após demodulação, multiplexação e modulação QAM, ele emite 16 portadoras não adjacentes e 16 IP (MPTS) por meio de DATA2. Dois tipos de software para opção de pedido, versão de descodificação BISS (sem recurso de embaralhamento) ou versão Scrambler (sem recurso de descodificação BISS).
O NDS3394C v3 também é caracterizado por alto nível integrado, alto desempenho e baixo custo. Isso é muito adaptável a um sistema de transmissão CATV de nova geração.
Principais características
24 (ou 16) entradas de sintonizador multimodo FTA DVB-S/S2/S2X ou DVB-C/T/T2/ISDB-T comutável com saída de loop + 2 entradas ASI + 128 entradas IP através de DATA 1 sobre protocolo UDP e RTP, e entrada de arquivos TS por reprodução via disco USB (FAT 32, USB 2.0)
Descodificação BISS, máx. 64 chaves BISS por canal de saída (opcional)
Saída de 16 portadoras DVB-C não adjacentes, dentro de uma largura de banda de 192 MHz
16 saídas IP (MPTS) sobre UDP e RTP/RTSP, como espelho das operadoras
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
2 saídas TS através de ASI out 1 e ASI out 2, como espelho das 2 portadoras escolhidas
Suporta 16 grupos de multiplexação + 16 grupos de embaralhamento (opcional) + 16 grupos de modulação QAM
Excelente índice de desempenho de saída de RF, MER≥40db
Suporte para ajuste preciso de PCR
Suporte para edição e inserção de PSI/SI
Suporte Gerenciamento Web, Atualizações via web
Reinicializar na Web após atualização do firmware
Princípio de funcionamento
Especificações
24 ou 16 entradas de sintonizador comutáveis multimodo FTA DVB-S/S2/S2X ou DVB-C/T/T2/ISDB-T conforme pedido
128 entradas IP através do protocolo DATA1 sobre UDP e RTP
2 entradas ASI, interface BNC
Entrada de arquivos TS reproduzindo via disco USB (FAT 32, USB 2.0)
Frequência em 950~2150MHz
Entrada
Opção de sintonizador 1 DVB-S
Taxa de símbolo 0,5~45Msps
Intensidade do sinal - 65~-25dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Constelação QPSK
Taxa de bits máxima de entrada ≤129 Mbps
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Frequência em 950~2150MHz
QPSK/8PSK/16APSK: 0,5~45
Opção de sintonizador 2
DVB-S2
Taxa de símbolo
Msps
32APSK: 0,5~40Msps;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
FEC
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Constelação QPSK, 8PSK, 16APSK, 32APSK
Taxa de bits máxima de entrada ≤129 Mbps
Frequência em 950-2150MHz
QPSK/8PSK/16APSK: 0,5~45
Taxa de símbolo
Msps
8APSK/32APSK: 0,5~40Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-E, 26/45-E
DVB-S2X
FEC
DVB-C
Constelação
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Taxa de bits máxima de entrada ≤129 Mbps
Padrão J.83A(DVB-C), J.83B, J.83C
Frequência em 50~960MHz
Constelação 16/32/64/128/256 QAM
TDT/DVB-T2 Frequência em 50~960MHz
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Largura de banda Largura de banda de 6/7/8 M
ISDB-T Frequência em 50~960MHz
Remapeamento de PID máximo
Multiplexação
Função
Lutando
Parâmetros (opcional)
Modulação
Transmitir para fora
Sistema
Em geral
256 saídas por canal
Remapeamento PID (automático ou manual)/Filtro CA
Filtro PID A/V
Ajuste preciso de PCR
Gerar tabela PSI/SI automaticamente
Simulscrypt CA máximo 4
Padrão de embaralhamento ETR289, ETSI 101 197, ETSI 103 197
Conexão
Canal QAM
Conexão local/remota
Saída de 16 portadoras não adjacentes, dentro de largura de banda de 192 MHz
Padrão EN300 429/ITU-T J.83A/B MAIS ≥40 dB
Frequência de RF 50~960MHz, passo de 1KHz
Nível de saída de RF -20~+ 3dbm(87~110 dbµV), passo de 0,1db
Taxa de Símbolo 3600ksps~6952ksps, passo a passo de 1ksps
J.83A
J.83B
Constelação 16/32/64/128/256QAM 64/256 QAM
Largura de banda 8M 6M
Saída de 16 portadoras (interface tipo F)
16 saídas IP (MPTS) sobre UDP e RTP/RTSP (através de DATA 2), 2 saídas ASI (2 TS como espelho)
Gestão de rede (WEB)
Língua chinesa e inglesa
Atualização de software Ethernet
Dimensão (L*P*A) 482 mm × 270 mm × 44 mm
Temperatura 0~45℃(Operação); -20~80℃(Armazenamento)
Poder CA 100 V ± 1050/60 Hz; CA 220 V ± 10%, 50/60 Hz
Comparação técnica principal NDS3394C v1 v2 v3
Recurso LCD/KEY NÃO NÃO Sim
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Entradas ASI 2 1 2
Saídas ASI NÃO
2 por um TS 2 por dois TS
Entradas do sintonizador 16 16 ou 24
16 ou 24 (FTA DVB-S/S2/S2X ou DVB-C/T/T2/ISDB-T multimodo entradas de sintonizador comutáveis com saída de loop)
Saída de loop RF Sim Não Sim
Saídas IP 1 saída MPTS
Saída de 16 MPTS
Saída de 16 MPTS
USB N / D Jogando TS Jogando TS
Portas de dados
Entradas/saídas IP via GE1
Entradas IP via DATA 1
Saídas IP via DATA 2
Entradas IP via DATA 1
Saídas IP via DATA2
Reiniciar na Web depois atualização de firmware N / D N / D Sim
