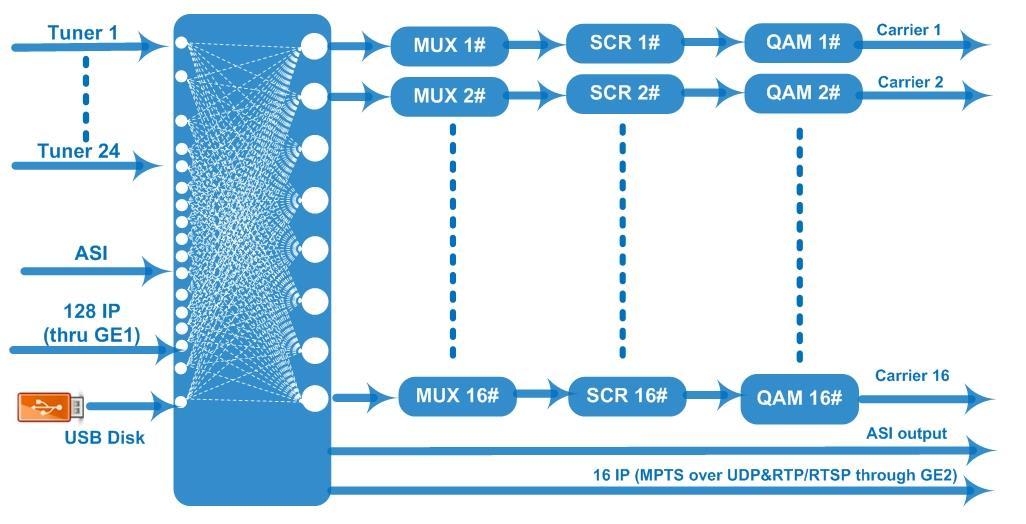

скремблирования и
модуляции QAM он выдает 16 выходов
низкой стоимостью. Он поддерживает
источник питания (опционально). Это очень хорошо адаптируется к новому поколению систем
Основные характеристики
24 (или 16) тюнера DVB-S2 FTA + 1 вход ASI + 128
128 IP-вход через GE1
UDP и RTP 1 вход ASI, интерфейс BNC
DVB-S2
Скорость передачи символов 0,5~45 Мвыб/с
Уровень сигнала - 65~-25 дБм
DVB-S Частота Вход 950~2150 МГц
ФЭК 1/2, 2/3, 3/4, 5/6, 7/8
Созвездие QPSK
Максимальный входной битрейт ≤129 Мбит/с
Частота Вход 950~2150 МГц
Скорость передачи символов
ФЭК
QPSK/8PSK/16APSK: 0,5~45 Мбит/с 32APSK: 0,5~40 Мвыб./с;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Созвездие
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32АПСК: 3/4, 4/5, 5/6, 8/9, 9/10
QPSK, 8PSK, 16APSK, 32APSK
Максимальный входной битрейт ≤129 Мбит/с
Частота Вход 950-2150МГц
Скорость передачи символов
DVB-S2X
ФЭК
Созвездие
Максимальный входной
Макс. simulscrypt CA 4
QPSK/8PSK/16APSK: 0,5~45 Мбит/с
8APSK/32APSK: 0,5~40 Мбит/с
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-л, 26/45-л
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-Л, 8/15-Л, 5/9-Л, 26/45, 3/5, 3/5-Л, 28/45, 23/36, 2/3-Л, 25/36, 13/18, 7/9, 77/90
32АПСК: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-Л, 32/45, 11/15, 7/9
QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Мбит/с
Модуляция
Поток из
Система
Общий
Связь Локальное/удалённое
Канал QAM 16 несмежных выходных носителей
Стандарт EN300 429/МСЭ-Т J.83A/B
МЭР ≥40дБ частота РЧ 50~960 МГц, шаг 1 кГц
Уровень
выходного сигнала РЧ -20~+10 дБм(87~107 дБмкВ), шаг 0,1 дБ
Скорость передачи символов 5.0Msps~7.0Msps, шаг 1ksps
Дж.83А Дж.83Б
Созвездие 16/32/64/128/256QAM 64/256 КАМ
Пропускная способность 8М 6М
16 РЧ выходов (интерфейс типа F)
16 выходов IP (MPTS) по UDP и RTP/RTSP (через GE2), 2 выхода ASI (один как зеркало)
Управление сетью (WEB)
Китайский и английский языки
Обновление программного обеспечения Ethernet
Размеры (Ш*Г*В)
Температура
Власть
482мм×230мм×44мм
0~45℃(Эксплуатация); -20~80℃(Хранение)
Переменный ток 100 В ± 1050/60 Гц; Переменный ток 220 В ± 10%, 50/60 Гц
