NDS3364 64-in-1 IP-QAM-Modulator
Produktübersicht
Der NDS3364 64 in 1 IP QAM-Modulator ist ein von DEXIN entwickeltes Multiplexing-Scrambling-Modulation-All-in-One-Gerät. Es verfügt über 64 Multiplexing-Kanäle, 64 Scrambling-Kanäle und 64 QAM (DVB-C)-Modulationskanäle und unterstützt maximal 512 IP-Eingänge über die 4 Datenports und 64 nicht benachbarte Träger (50 MHz - 960 MHz) über 2 HF-Ausgangsschnittstellen. Das Gerät verfügt über zwei HF-Ausgangsports, die die Bandbreite für QAM-Träger erweitern.
Hauptmerkmale
* 6 GE-Eingänge (4*RJ45, 2*SFP)
* Unterstützt bis zu 512 IP-Eingänge über UDP/RTP
* Max. 840 Mbit/s und 512 IP-Eingänge für jeden GE-Eingang
* Unterstützt Multiplexing mit genauer PCR-Anpassung, CA-PID-Filterung, PID-Neuzuordnung und PSI/SI-Bearbeitung
* Unterstützt bis zu 256 PID-Neuzuordnungen pro Kanal
* Unterstützt das allgemeine DVB-Verschlüsselungssystem (ETR289), Simulcrypt-Standards ETSI 101 197 und ETSI 103 197
* Unterstützt 64 multiplexierte oder verschlüsselte IP-Ausgänge über UDP/RTP/RTSP
* 64 nicht benachbarte QAM-Träger werden über 2 HF-Schnittstellen ausgegeben, konform mit DVB-C (EN 300 429) und ITU-T J.83 A/B/C
* Unterstützt RS (204,188) Kodierung
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
* Unterstützt webbasiertes Netzwerkmanagement

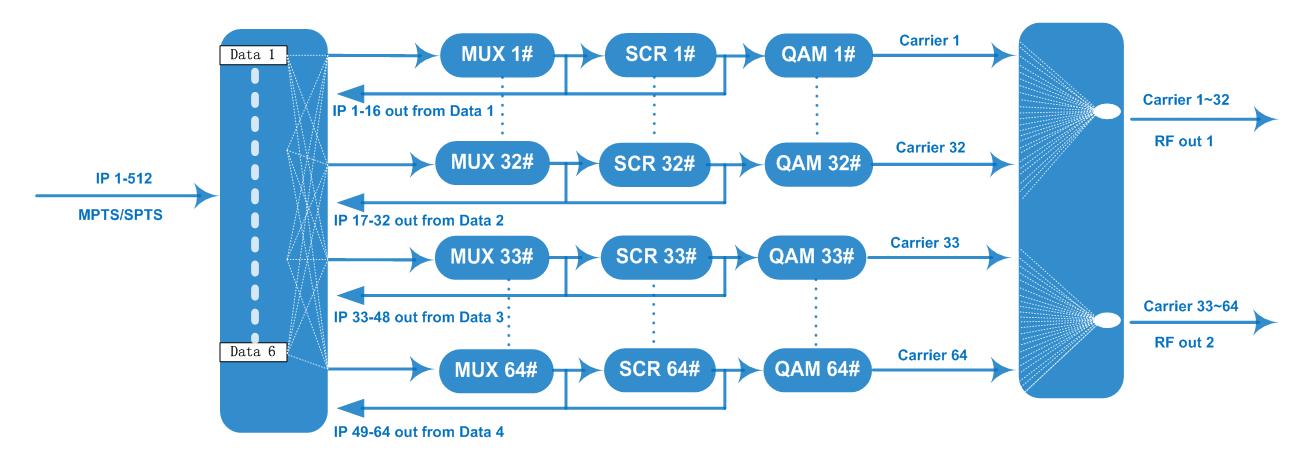

Diagramm der inneren Prinzipien

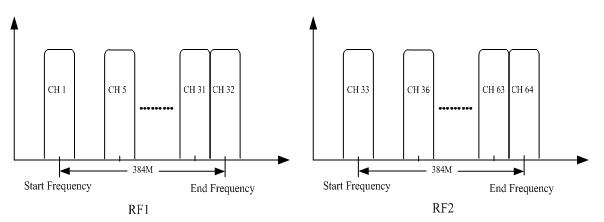

Abbildung: Trägereinstellung
Technische Daten
Eingang
In setzen
Max. 512 IP-Eingänge von 6*100/1000M Ethernet-Ports (4*RJ45, 2*SFP)
Transportprotokoll TS über UDP/RTP, Unicast und Multicast, IGMP V2/V3
Übertragungsrate Max. 840 Mbit/s für jeden GE-Eingang
Eingangskanal 512
Ausgabekanal 64
Max. PIDs 256 pro Kanal
Mux
Funktionen
Durcheinander
Parameter
PID-Neuzuordnung (automatisch/manuell optional)
PCR genaue Anpassung
Automatische Generierung der PSI/SI-Tabelle
Max Simulscrypt CA 6
Standard-Scramble
ETR289, ETSI 101 197, ETSI 103 197
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Verbindung
Lokale/Remote-Verbindung
Modulationsstandard EN300 429/ITU-T J.83A/B/C
J.83A
Konstellation
Modulation
Parameter
QAM-Kanal
Symbolrate
J.83B/C
+8613922702227
Konstellation: 16/32/64/128/256QAM
Bandbreite: 8M
Konstellation: 64/256QAM
Bandbreite: 6M
64 nicht benachbarte Träger
384 Mbit/s Bandbreite für jede HF-Schnittstelle
5,0–7,0 Msps, 1 ksps Schrittweite
5057 Ksps (J.83B, 64QAM); 5361 Ksps (J.83B, 256QAM)
Konstellation 16, 32, 64, 128, 256QAM
FEC
Schnittstelle
HF-Bereich
HF-Ausgang
TS-Ausgang
RS (204, 188)
2 F-Typ-Ausgangsanschlüsse für 64 Träger, 75 Ω
50~960 MHz, 1-kHz-Schrittweite
Ausgangspegel -20 dBm ~ +10 dBm (87 ~ 117 dBµV), 0,1 dB-Schritte
MER ≥ 40 dB
64 IP-Ausgänge über UDP/RTP/RTSP, Unicast/Multicast, 4*100/1000M Ethernet-Ports (jeder Port für 16 IP-Ausgänge)
System Webbasiertes Netzwerkmanagement
Abschied 420 mm × 440 mm × 44,5 mm (B x L x H)
Allgemein
Temperatur 0–45 °C (Betrieb), -20–80 °C (Lagerung)
Stromversorgung AC 100 V ± 10 %, 50/60 Hz oder AC 220 V ± 10 %, 50/60 Hz
