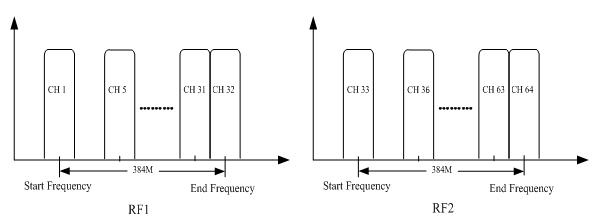

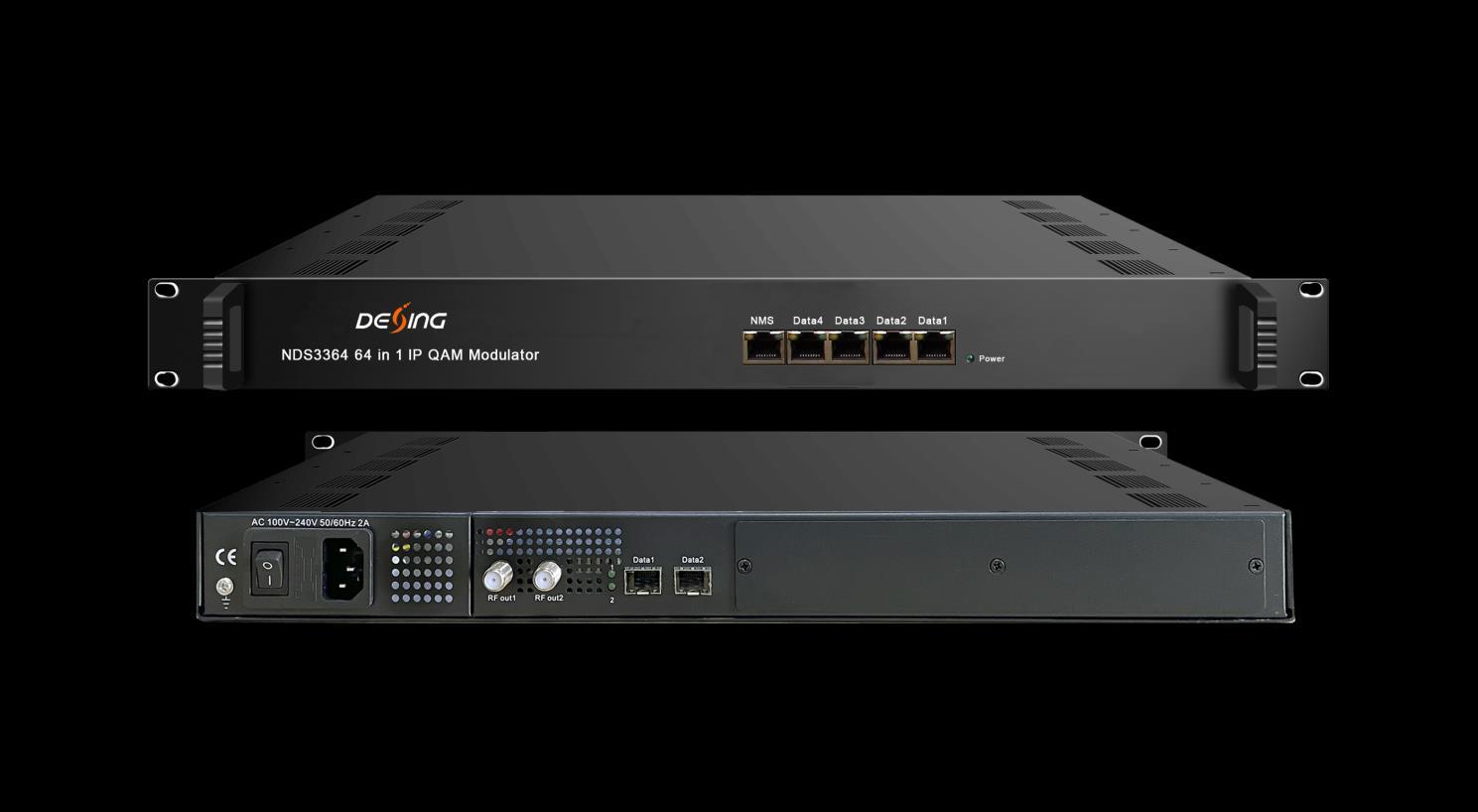

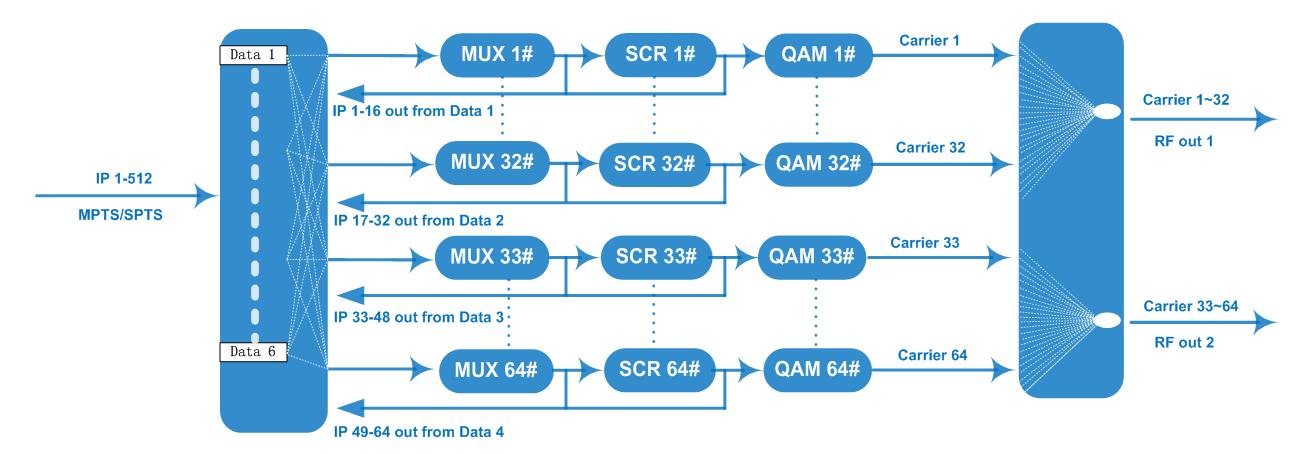

Обзор продукта Модулятор IP QAM NDS3364 64 в 1 это мультиплексирующее-скремблирующее-модулирующее устройство «все в одном», разработанное DEXIN. Он имеет 64 канала мультиплексирования, 64 канала скремблирования и 64 канала модуляции QAM (DVB-C), а также поддерживает максимум 512 входов IP через 4 порта данных и 64 несмежных несущих (50 МГц~960 МГц) через 2 выходных интерфейса RF. Устройство характеризуется двумя выходными портами RF, которые расширяют
полосу пропускания для несущих QAM.
Основные характеристики
* 6 входов GE (4*RJ45, 2*SFP)
* Поддерживает до 512 IP-входов по UDP/RTP
* Макс. 840 Мбит/с и 512 IP-входов для каждого GE-входа
* Поддерживает мультиплексирование с точной настройкой PCR, фильтрацией CA PID, переназначением PID и редактированием PSI/SI
* Поддерживает до 256 переназначений PID на канал
* Поддержка общей системы скремблирования DVB (ETR289), стандартов simulcrypt ETSI 101 197 и ETSI 103 197
* Поддержка 64 мультиплексированных или скремблированных IP-выходов по UDP/RTP/RTSP
* 64 несмежных несущих QAM на выходе из 2 интерфейсов RF, соответствующих DVB-C (EN 300 429) и ITU-T J.83 A/B/C
* Поддерживает кодировку RS (204,188)
Скрамблинг
Параметры
Макс. simulscrypt CA 6
Стандарт скрамбл
Связь
ЭТР289, ETSI 101 197, ETSI 103 197
Локальное/удалённое подключение
Стандарт модуляции EN300 429/МСЭ-Т J.83A/B/C
Дж.83А
Созвездие
Модуляция
Параметры
Канал QAM
Скорость передачи
символов
Выход РЧ
ТС выход
J.83B/C
Созвездие: 16/32/64/128/256QAM
Пропускная способность: 8M
Созвездие: 64/256QAM
Пропускная способность: 6M
64 несмежных носителя
Пропускная способность 384 Мбит/с для каждого радиочастотного интерфейса
5.0~7.0Msps, шаг 1ksps
5057Ksps (J.83B, 64QAM); 5361Ksps (J.83B, 256QAM)
Созвездие 16, 32, 64, 128, 256QAM
ФЭК РС (204, 188)
Интерфейс 2 выходных порта типа F для 64 несущих, 75 Ом
Диапазон радиочастот 50~960 МГц, шаг 1 кГц
Уровень выходного
сигнала -20 дБм~+10 дБм(87~117 дБмкВ), шаг 0,1 дБ
МЭР ≥ 40 дБ
64 IP-выхода по UDP/RTP/RTSP, одноадресная/многоадресная передача, 4 порта Ethernet 100/1000M (каждый порт для 16 IP-выходов)
Система Веб-управление сетью
Демиссия 420мм×440мм×44,5мм (ШxДxВ)
Температура 0~45℃(эксплуатация), -20~80℃(хранение)
Общий
Источник питания Переменный ток 100 В ± 10%, 50/60 Гц
