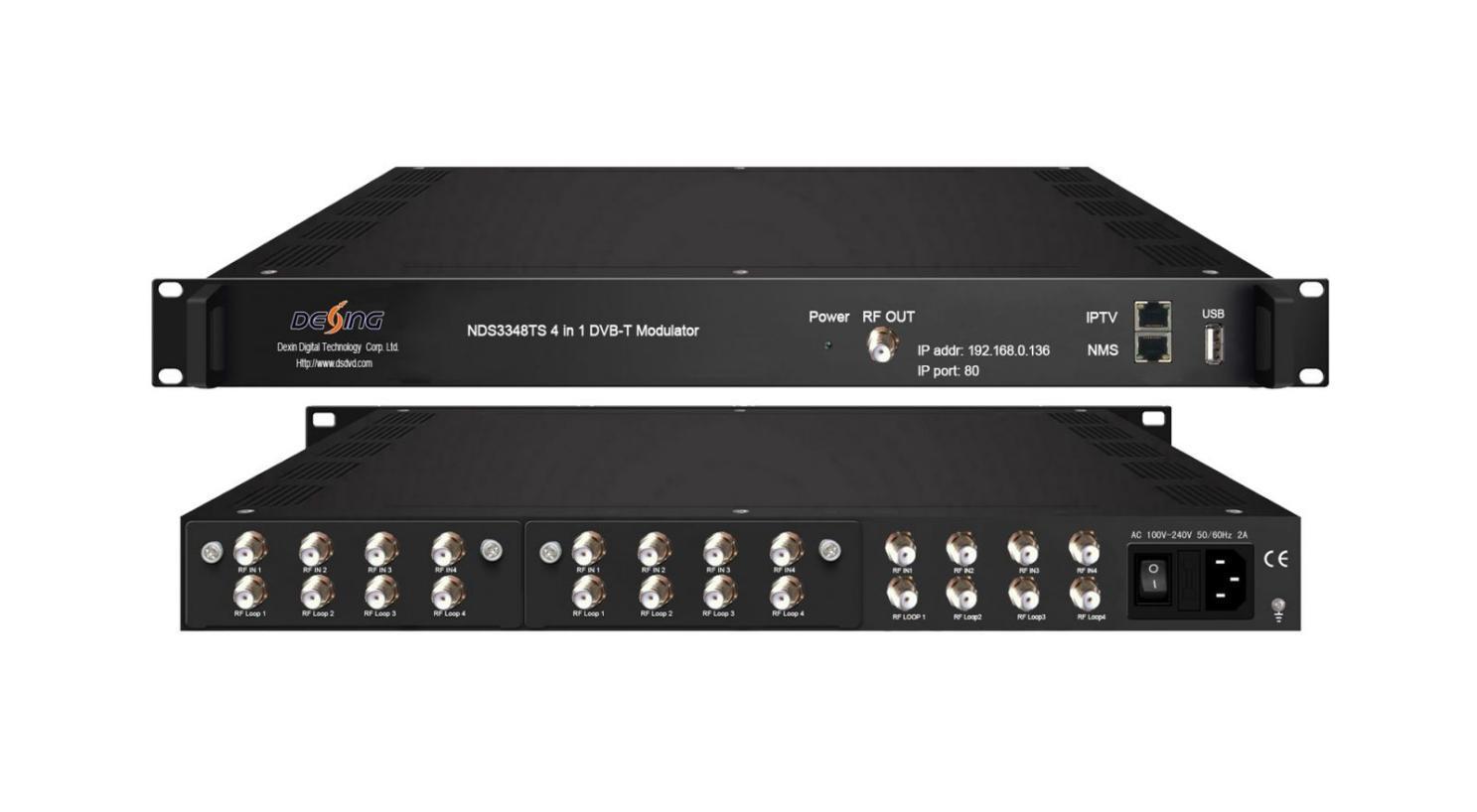

NDS3348TS(NDS3348CS) Modulador DVB-T(DVB-C) 4 em 1
Contorno
NDS3348TS (NDS3348CS) é um modulador DVB-T (DVB-C opcional) de alto desempenho e custo-efetivo projetado pela Dexin. Ele suporta entradas de sintonizador DVB-S2 (DVB-(T) opcional), após multiplexação, embaralhamento (somente para DVB-C) e processo de modulação, então ele fornece 4 saídas RF. Para atender aos vários requisitos dos clientes, este dispositivo também é equipado com 128 entradas IP e 4 saídas MPTS sobre UDP e RTP. Seu design de estrutura plugável facilita muito a troca de módulos conforme necessário. Além disso, o NDS3348TS (NDS3348CS) pode suportar descodificação Biss e pode ser atualizado e controlado por meio de sistema de rede, o que permite que seja amplamente utilizado na configuração de rede de transmissão digital e forneça bons sinais para laboratório científico e DVB-T STB.
Características
* 12 portas de entrada do sintonizador DVB-S2 FTA Versão I
* 12 portas de entrada do sintonizador DVB-(T) Versão II
* 8 sintonizador DVB-S2 FTA + 4 entradas de sintonizador DVB-(T) Versão III
* 8 sintonizadores DVB-(T) FTA + 4 entradas para sintonizadores DVB-S2 Versão IV
* Suporta no máximo 128 entradas IP (MPTS/SPTS) sobre protocolo UDP e RTP
* Suporte para decodificação do Biss
* Suporta multiplexação de 4 grupos + modulação DVB-T de 4 grupos NDS3348TS
* Suporta multiplexação de 4 grupos + 4 grupos de embaralhamento + 4 modulação DVB-C NDS3348CS
* 4 saídas portadoras DVB-T/C e 4 saídas IP (MPTS) sobre protocolo UDP e RTP
* Funções integradas de demodulação e multiplexação
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
* Suporta ajuste preciso de PCR
* Suporte a filtragem PID A/V (para NDS3348TS), remapeamento PID
* Suporte para reconstrução e edição de PSI/SI
* Gerenciamento NMS baseado na Web

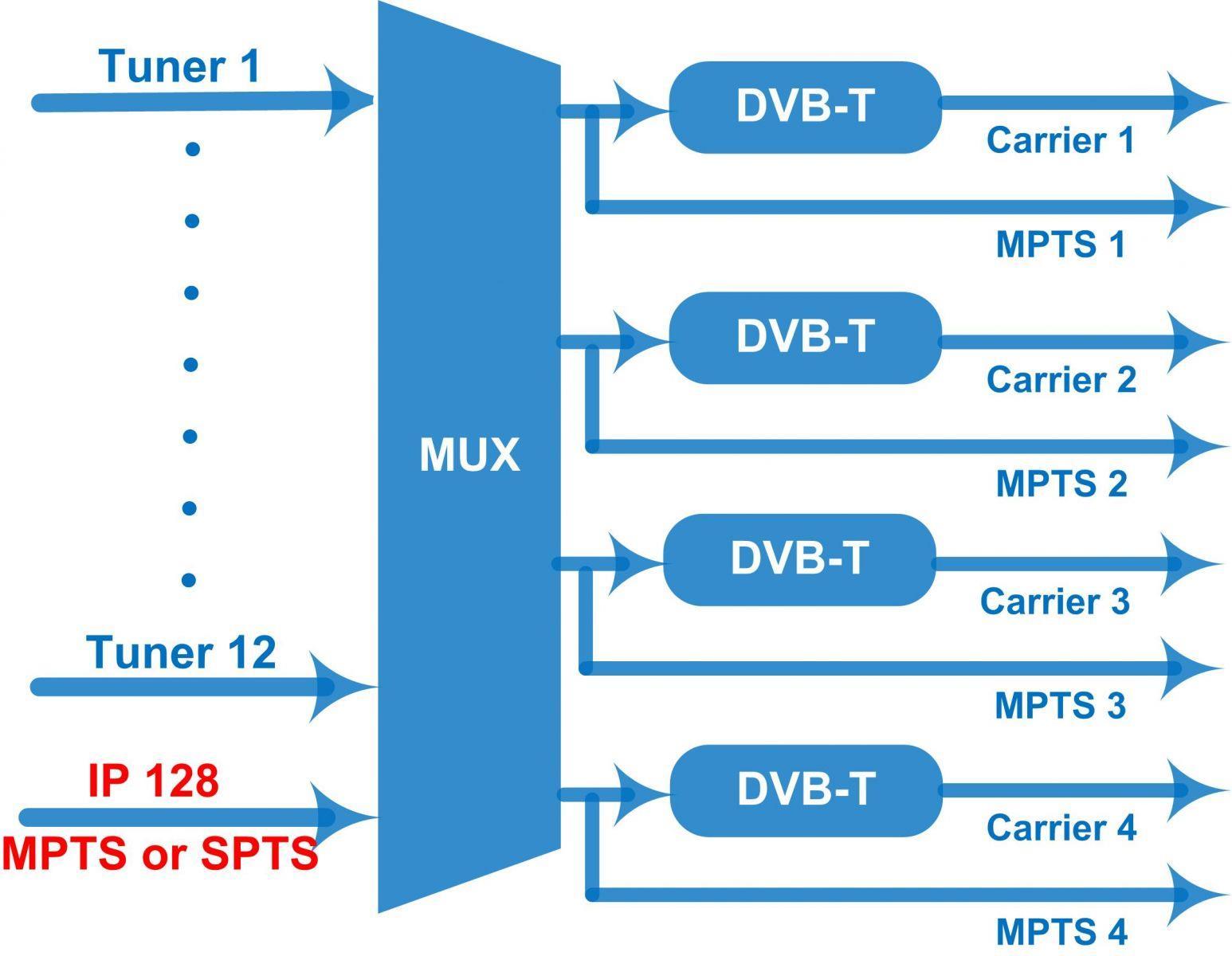

Gráfico de princípios NDS3348TS DVB-T

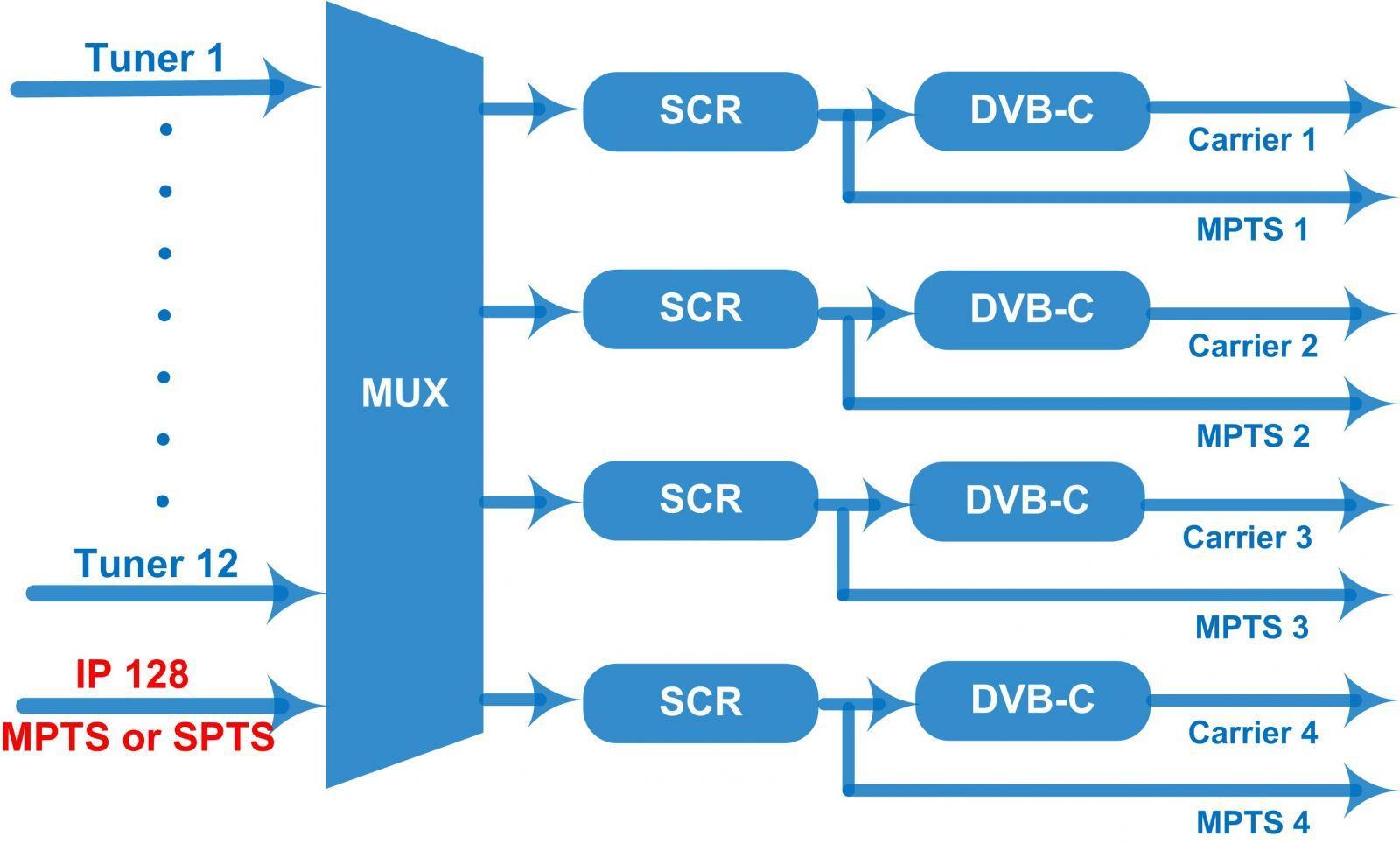

Gráfico de princípios NDS3348CS DVB-C
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Especificações
Entrada
12 portas de entrada do sintonizador DVB-S2 FTA Versão I
12 portas de entrada do sintonizador DVB-T Versão II
8 sintonizador DVB-S2 FTA + 4 entradas sintonizador DVB-T Versão III
8 sintonizador DVB-T FTA + 4 entradas sintonizadoras DVB-S2 Versão IV
128 entradas IP (SPTS/MPTS) sobre UDP e RTP, RJ45, 1000M/100M Unicast/Multicast
Frequência de entrada 950-2150MHz
Taxa de símbolo 2-45Msps
DVB-S
Seção do afinador
DVB-S2
TDT/(T)
Intensidade do sinal -65~-25dBm
Demodulação FEC 1/2, 2/3, 3/4, 5/6, 7/8 QPSK
Frequência de entrada 950-2150MHz
Taxa de símbolo QPSK 1~45 Mbauds; 8PSK 2~30 Mbauds
Taxa de código 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Constelação QPSK, 8PSK
Frequência de entrada 30MHz ~999,999 MHz
Largura de banda 6M, 7M, 8M
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Descodificação
BISS
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Modo 1, Modo E (até 850 Mbps) (decodificar programa individual)
Remapeamento
máximo de PID
Multiplexação
Modulação
Função
256 por canal de entrada
Remapeamento PID
Filtragem PID A/V (para NDS3348TS)
Ajuste preciso de PCR
Gerar tabela PSI/SI automaticamente
Padrão EN300744
Modo FFT 2 mil,
Largura de banda 6M, 7M, 8M
Constelação QPSK, 16QAM, 64QAM
Intervalo de guarda
FEC
TDT
DVB-C
1/4, 1/8, 1/16, 1/32
1/2, 2/3, 3/4, 5/6, 7/8
MAIS ≥42 dB
Frequência de RF 50~960MHz, passo de 1KHz
Saída RF
Saída combinada de 4 portadoras adjacentes DVB-T, limitação de largura de banda total de 40M
Nível de saída de RF -28~ -3 dBm (79~105 dbµV), passo de 0,1 dB
Padrão J.83A (DVB-C), J.83B, MAIS ≥43dB
Frequência de RF 50~960MHz, passo de 1KHz
Nível de saída de RF -25~ -1dbm (82~106 dbµV), passo de 0,1db
Taxa de símbolo 5.000~7.000Msps ajustável
Saída RF
Saída combinada de 4 portadoras adjacentes DVB-C, limitação de largura de banda total de 40M J.83A J.83B
Constelação 16/32/64/128/256 QAM 64/ 256 QAM
Largura de banda 8M 6M
Transmitir para fora 4*MPTS sobre UDP e RTP, RJ45, 1000M/100M, Unicast/Multicast
Sistema suporte NMS baseado na web
Atualização de software Ethernet
Em geral Dimensão 482 mm × 300 mm × 44,5 mm
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
(L*P*A)
Temperatura 0~45℃(Operação); -20~80℃(Armazenamento)
Poder CA 100 V ± 1050/60 Hz; CA 220 V ± 10%, 50/60 Hz
