Gliederung

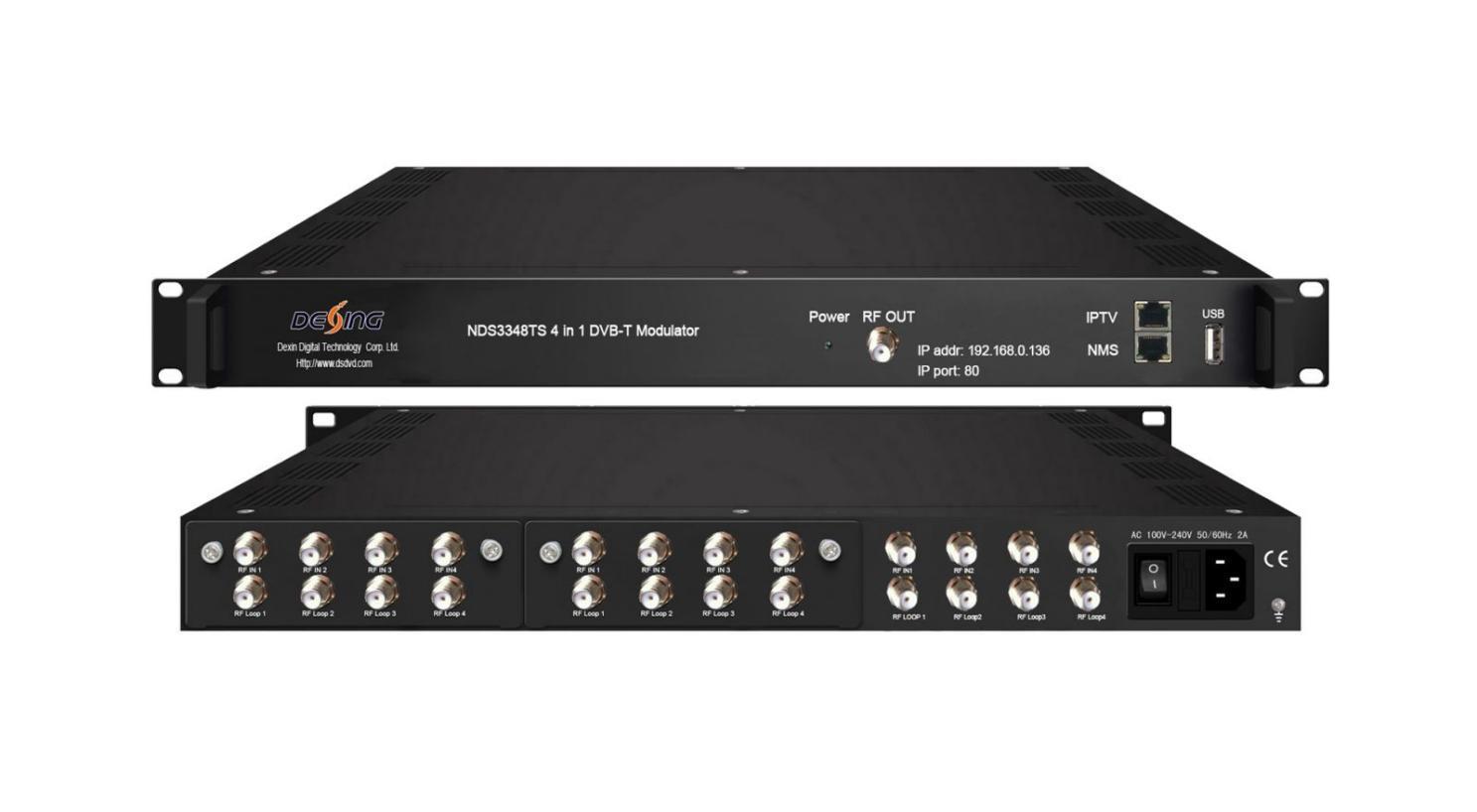

NDS3348TS (NDS3348CS) ist ein leistungsstarker und kostengünstiger DVB-T-Modulator (DVB-C optional) von Dexin. Er unterstützt DVB-S2-Tunereingänge (DVB-(T) optional) und liefert nach Multiplexing, Verschlüsselung (nur für DVB-C) und Modulation 4 HF-Ausgänge. Um den unterschiedlichen Anforderungen der Kunden gerecht zu werden, ist dieses Gerät außerdem mit 128 IP-Eingängen und 4 MPTS-Ausgängen über UDP und RTP ausgestattet. Sein steckbares Strukturdesign erleichtert den Modulwechsel bei Bedarf erheblich. Darüber hinaus unterstützt NDS3348TS (NDS3348CS) Biss-Entschlüsselung und kann über das Netzwerksystem aktualisiert und gesteuert werden, wodurch es weit verbreitet zum Aufbau digitaler Rundfunknetze verwendet werden kann und gute Signale für wissenschaftliche Labore und DVB-T-STBs liefert.
Merkmale
* 12 DVB-S2 FTA Tuner-Eingänge Version I
* 12 DVB-(T)-Tuner-Eingänge Version II
* 8 DVB-S2 FTA-Tuner + 4 DVB-(T)-Tuner-Eingänge Version III
* 8 DVB-(T) FTA-Tuner + 4 DVB-S2-Tuner-Eingänge Version IV
* Unterstützt maximal 128 IP-Eingänge (MPTS/SPTS) über UDP- und RTP-Protokoll
* Unterstützt Biss-Entschlüsselung
* Unterstützt 4 Gruppen Multiplexing + 4 Gruppen DVB-T Modulation NDS3348TS
* Unterstützt 4 Gruppen Multiplexing + 4 Gruppen Scrambling + 4 DVB-C Modulation NDS3348CS
* 4*DVB-T/C Trägerausgänge und 4 IP (MPTS) Ausgänge über UDP und RTP Protokoll
Kontakt: Tomleequan
Kontakt: Tomleequan E-Mail:
* Integrierte Demodulations- und Multiplexfunktionen
* Unterstützt genaue PCR-Anpassung
* Unterstützt A/V-PID-Filterung (für NDS3348TS), PID-Neuzuordnung
* Unterstützt die Neukonstruktion und Bearbeitung von PSI/SI
* Webbasiertes NMS-Management

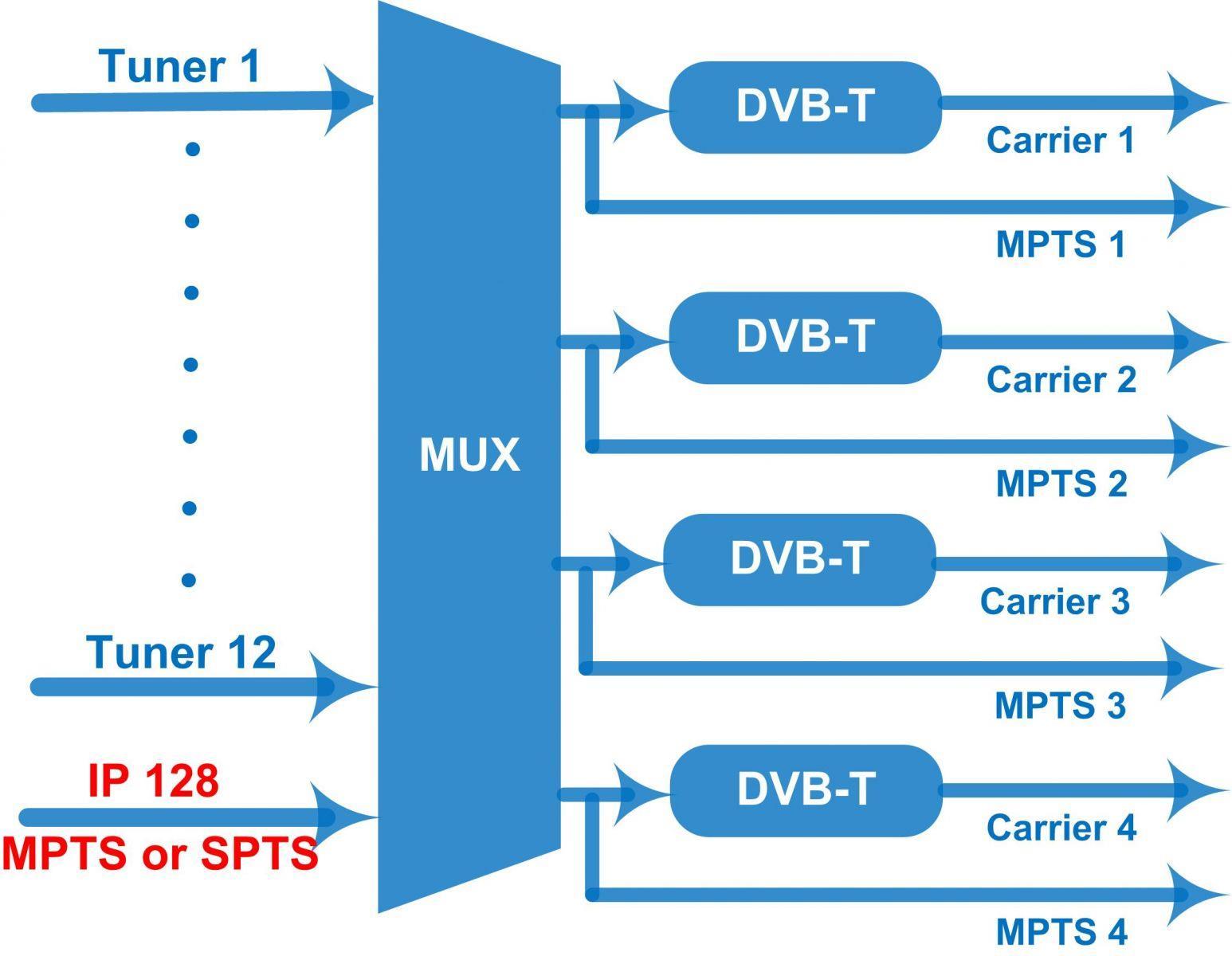

NDS3348TS DVB-T-Prinzipdiagramm

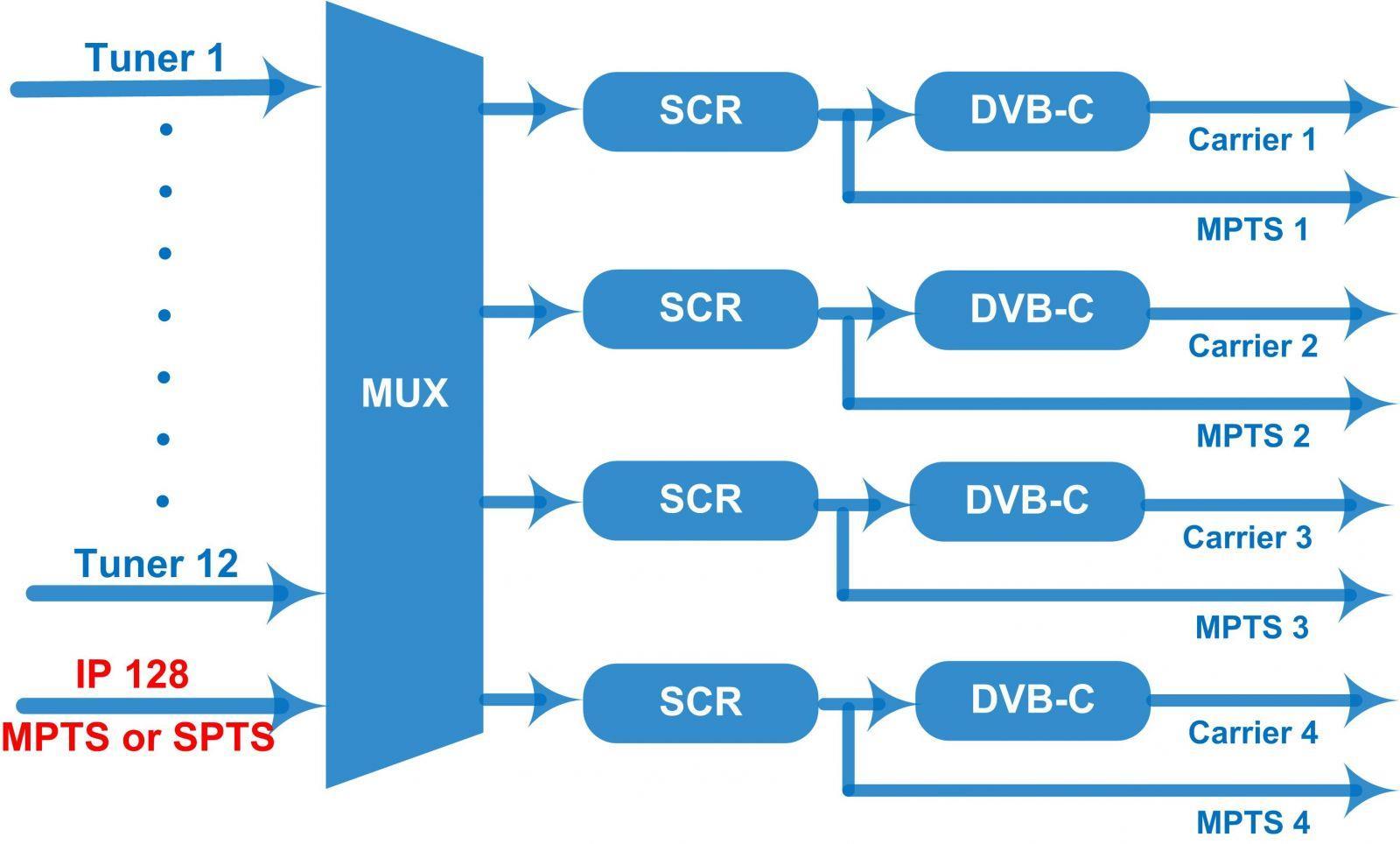

NDS3348CS DVB-C-Prinzipdiagramm
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Technische Daten
Eingang
Tuner-Sektion
12 DVB-S2 FTA Tuner-Eingänge Version I
12 DVB-T-Tuner-Eingänge Version II
8 DVB-S2 FTA-Tuner + 4 DVB-T-Tuner-Eingänge Version III
8 DVB-T FTA-Tuner + 4 DVB-S2-Tuner-Eingänge Version IV
128 IP(SPTS/MPTS)-Eingänge über UDP und RTP, RJ45, 1000M/100M Unicast/Multicast
Eingangsfrequenz 950-2150MHz
Symbolrate 2–45 Msps
DVB-S
DVB-S2
DVB-T/(T)
Signalstärke -65 bis -25 dBm
FEC-Demodulation 1/2, 2/3, 3/4, 5/6, 7/8 QPSK
Eingangsfrequenz 950-2150MHz
Symbolrate QPSK 1–45 MBaud; 8PSK 2–30 MBaud
Coderate 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK
Eingangsfrequenz 30 MHz ~ 999,999 MHz
Bandbreite 6M, 7M, 8M
BISS-Entschlüsselung Modus 1, Modus E (bis zu 850 Mbit/s) (einzelne Programme entschlüsseln)
Multiplexen Maximale 256 pro Eingangskanal
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
PID-Neuzuordnung
PID-Neuzuordnung
A/V-PID-Filterung (für NDS3348TS)
Funktion
Modulation
DVB-T
DVB-C
Präzise PCR-Anpassung
PSI/SI-Tabelle automatisch generieren
Standard EN300744
FFT-Modus 2K,
Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgang
4*DVB-T Nachbarträger kombinierter Ausgang, 40M Gesamtbandbreitenbegrenzung
HF-Ausgangspegel -28~ -3 dBm (79~105 dbµV), 0,1db-Schritte
Standard J.83A (DVB-C), J.83B, MER ≥43 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgangspegel -25~ -1dbm (82~106 dbµV), 0,1db-Schritte
Symbolrate 5.000~7.000Msps einstellbar
HF-Ausgang
4*DVB-C Nachbarträger kombinierter Ausgang, 40M Gesamtbandbreitenbegrenzung J.83A J.83B
Konstellation 16/32/64/128/ 256 QAM 64/ 256 QAM
Bandbreite 8M 6M
Ausströmen 4*MPTS über UDP und RTP-Ausgang, RJ45, 1000M/100M, Unicast/Multicast
System webbasierter NMS-Support
Ethernet-Software-Upgrade
Dimension (B*T*H)
Allgemein
482 mm × 300 mm × 44,5 mm
Temperatur 0–45 °C (Betrieb); -20–80 °C (Lagerung)
Leistung
Wechselstrom 100 V ± 1050/60 Hz; Wechselstrom 220 V ± 10 %, 50/60 Hz
