Контур NDS3348TS (NDS3348CS) это высокопроизводительный и экономичный модулятор DVB-T (DVB-C опционально), разработанный Dexin. Он поддерживает входы тюнера DVB-S2 (DVB-(T) опционально), после мультиплексирования, скремблирования (только для DVB-C) и процесса модуляции, затем он дает 4 выхода RF. Для удовлетворения различных требований клиентов это устройство также оснащено 128 входами IP и 4 выходами MPTS по UDP и RTP. Его конструкция со сменной структурой значительно облегчает
позволяет широко использовать его при настройке сети цифрового вещания и обеспечивать хорошие сигналы для научных лабораторий и DVB-T STB.
Функции
* 12 входных портов тюнера DVB-S2 FTA Версия I
* 12 входных портов тюнера DVB-(T) Версия II
* 8 тюнеров DVB-S2 FTA + 4 входа тюнера DVB-(T) Версия III
* 8 тюнеров DVB-(T) FTA+4 входа тюнера DVB-S2 Версия IV
* Поддержка максимум 128 входных IP-адресов (MPTS/SPTS) по протоколам UDP и RTP
* Поддержка дескремблирования Biss
* Поддержка 4 групп мультиплексирования +4 группы DVB-T модуляции NDS3348TS
* Поддержка 4 групп мультиплексирования + 4 групп скремблирования + 4 модуляции DVB-C NDS3348CS
T/C
* Интегрированные функции демодуляции и
* Поддержка точной настройки ПЦР
* Поддержка фильтрации PID A/V (для NDS3348TS), переназначение PID
* Поддержка перестройки и редактирования PSI/SI
* Веб-управление NMS

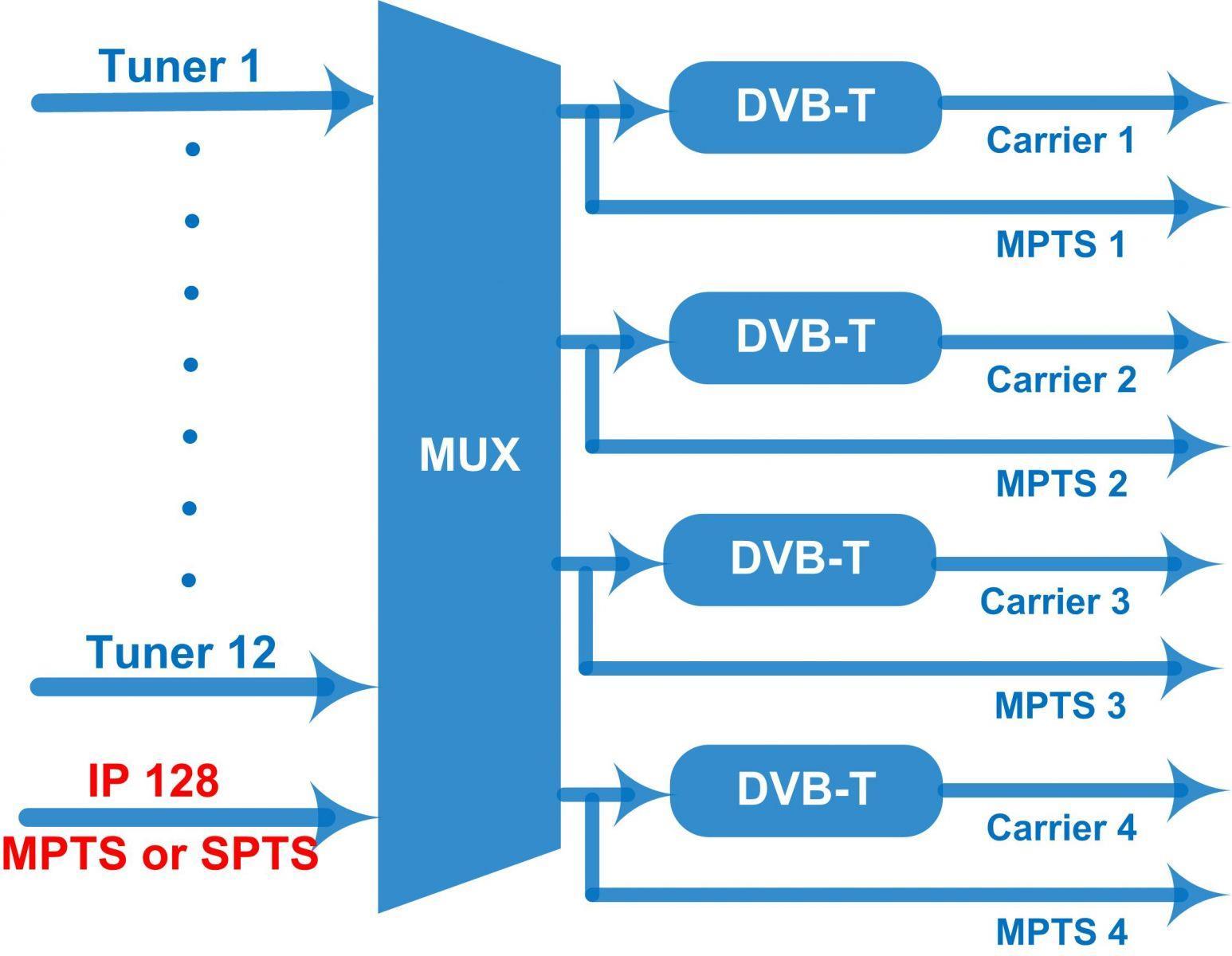

Принципиальная схема DVB-T NDS3348TS

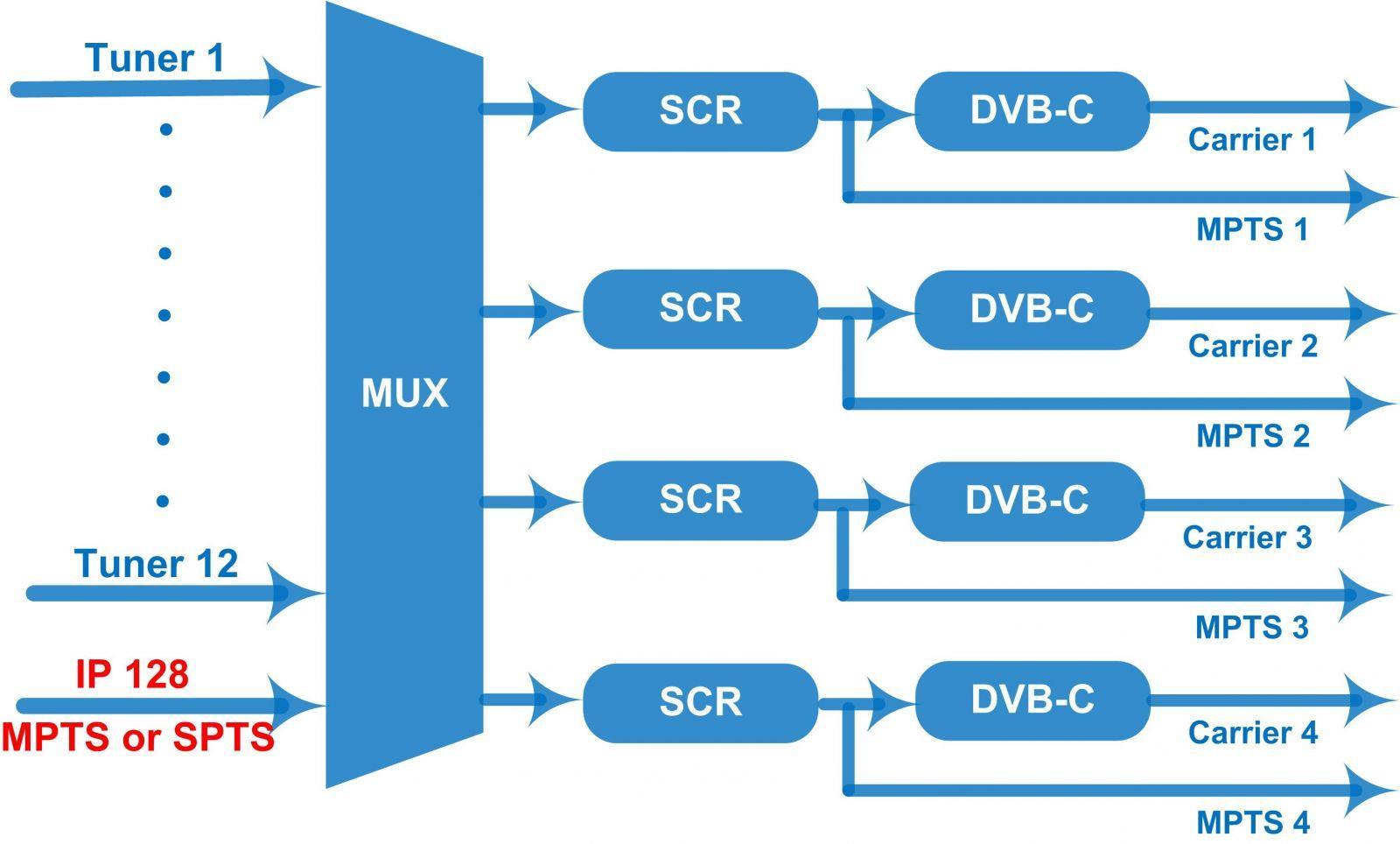

Принципиальная схема DVB-C NDS3348CS
входных портов тюнера DVB-S2 FTA Версия I 12 входных портов тюнера DVB-T Версия II
8 тюнеров DVB-S2 FTA + 4 входа тюнера DVB-T Версия III
8 тюнеров DVB-T FTA+4 входа тюнера DVB-S2 Версия IV
128 входов IP(SPTS/MPTS) по UDP и RTP, RJ45, 1000M/100M Unicast/Multicast
DVB-S Частота входного сигнала 950-2150МГц
Скорость передачи
2-45Msps
сигнала -65~-25 дБм Демодуляция FEC 1/2, 2/3, 3/4, 5/6, 7/8 QPSK
Секция тюнера
DVB-S2
DVB-T/(T)
950-2150МГц
QPSK 1~45 Мбод; 8PSK 2~30 Мбод Скорость кода 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 Созвездие QPSK, 8PSK
30 МГц ~999,999 МГц
Пропускная способность 6М, 7М, 8М
дескремблирование BISS Режим 1, режим E (до 850 Мбит/с) (декодирование индивидуальной программы)
Мультиплексирование Максимальное переназначение PID 256 на входной канал
Функция
Модуляция
DVB-T
Переназначение PID Фильтрация PID A/V (для NDS3348TS)
Точная настройка ПЦР
Автоматически генерировать таблицу PSI/SI
Стандарт EN300744
режим БПФ 2К,
Пропускная
способность 6М, 7М, 8М
Созвездие QPSK, 16QAM, 64QAM
Защитный
интервал 1/4, 1/8, 1/16, 1/32
ФЭК 1/2, 2/3, 3/4, 5/6, 7/8
МЭР ≥42 дБ
частота РЧ 50~960 МГц, шаг 1 кГц
выход РЧ
Уровень
выходного
сигнала РЧ
Комбинированный выход 4*DVB-T смежных несущих, ограничение
общей полосы пропускания 40M
-28~ -3 дБм (79~105 дБмкВ), шаг 0,1 дБ
Стандарт J.83A (DVB-C), J.83B, МЭР ≥43дБ
частота РЧ 50~960 МГц, шаг 1 кГц
Уровень
выходного сигнала РЧ
DVB-C
-25~ -1 дБм (82~106 дБмкВ), шаг 0,1 дБ
Скорость
передачи символов
5.000~7.000Msps регулируемая РЧ выход
Комбинированный выход 4*DVB-C смежных несущих, ограничение общей полосы пропускания 40M
Дж.83А Дж.83Б
Поток из
Система
Созвездие 16/32/64/128/256 QAM 64/256 QAM
Пропускная способность 8М 6М
4*MPTS через UDP и RTP выход, RJ45, 1000M/100M, одноадресная/многоадресная передача
поддержка NMS через веб-интерфейс Обновление программного обеспечения Ethernet
Общий Измерение (Ш*Г*В)
482мм×300мм×44.5мм
Температура 0~45℃(Эксплуатация); -20~80℃(Хранение)
Власть
Переменный ток 100 В ± 1050/60 Гц; Переменный ток 220 В ± 10%, 50/60 Гц
