Die Produktion wurde vorübergehend eingestellt und der Termin für die Wiederaufnahme der Produktion steht noch nicht fest.
Gliederung

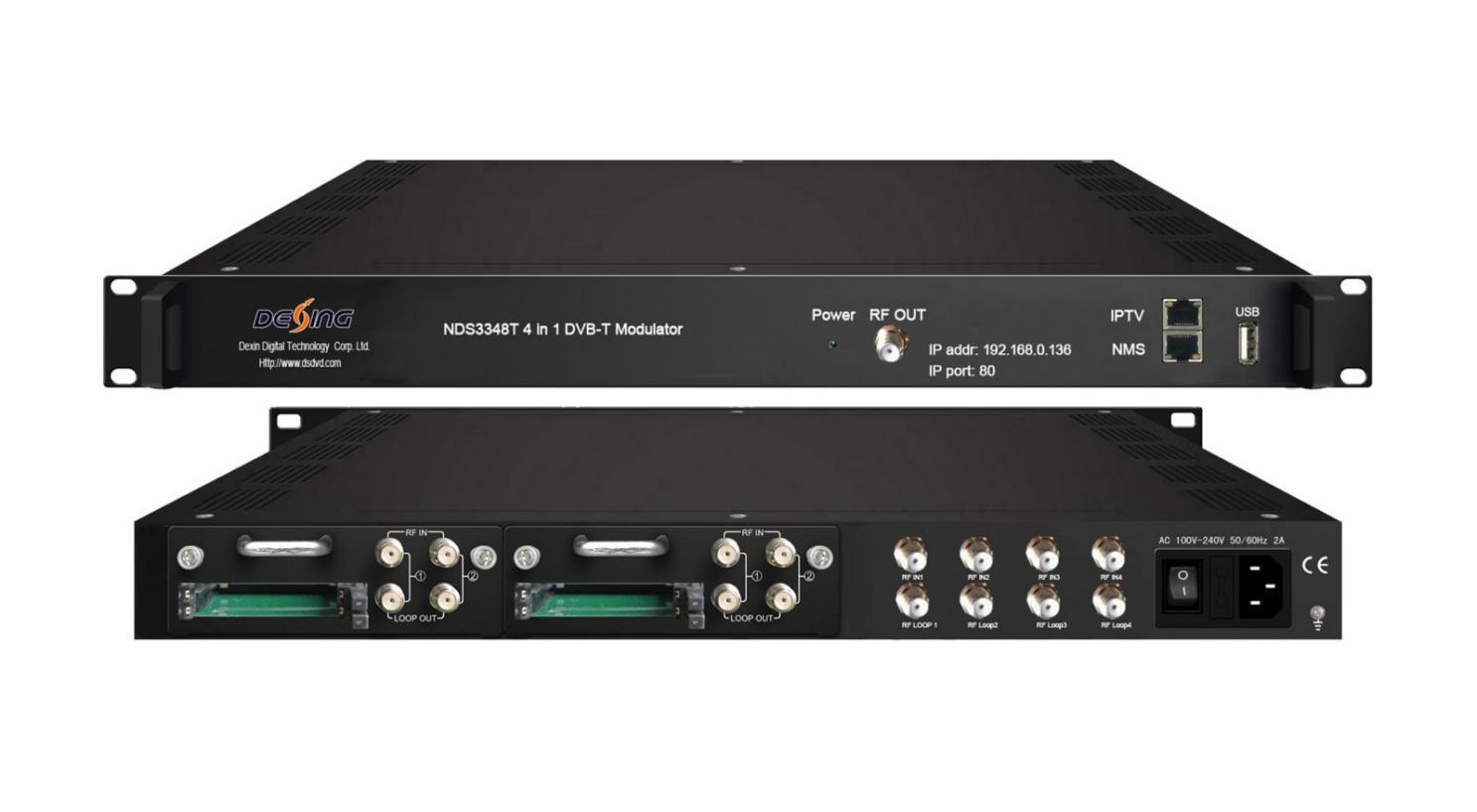

NDS3348T ist ein leistungsstarker und kostengünstiger DVB-T-Modulator von Dexin. Er verfügt über 8 Tuner-Eingänge. Nach dem Multiplexing- und Modulationsprozess gibt er 4 nicht benachbarte DVB-T-Träger über einen HF-Anschluss aus. Um den unterschiedlichen Anforderungen der Kunden gerecht zu werden, ist dieses Gerät auch mit einem Datenanschluss für IP-Ein- und -Ausgabe über UDP und RTP ausgestattet. Sein steckbares Strukturdesign erleichtert den Modulwechsel nach Bedarf erheblich. Darüber hinaus können die vier mitgelieferten CAMs/CIs und BISS-Module die Eingangsprogramme von 8 Tunern und IP entschlüsseln. NDS3348T kann über das Netzwerksystem aktualisiert und gesteuert werden, was eine breite Verwendung in digitalen Rundfunknetzen ermöglicht und gute Signale für wissenschaftliche Labore und DVB-T-STBs liefert.
Merkmale
* 4 Tuner (DVB-C/T/(T)/S/S2/S2X/ISDBT optional) + 4 Tuner mit CAM (DVB-C/T/(T)/S/S2/S2X/ATSC/ISDBT optional)
* Demodulationsmodul (4*RF/Loop-Ausgang + 4*CAM + 4*Smartcard)
* Ein CAM kann mehrere Programme von Tunern und IP entschlüsseln
* Maximal 128 IP-Eingänge (MPTS/SPTS) über UDP- und RTP-Protokoll
* 4 Gruppen Multiplexing +4 Gruppen DVB-T Modulation
Kontakt: Tomleequan E-Mail:
* 128 IP-Eingänge, 4 IP-MPTS-Ausgänge (Version 1); Oder: 32 SPTS IP-Ausgänge, ohne IP-Eingang oder MPTS-Ausgang (Version 2)
* Unterstützt BISS-Entschlüsselung
* Unterstützt genaue PCR-Anpassung, PID-Neuzuordnung, PSI/SI-Neuaufbau und -Bearbeitung, A/V-PID-Filterung
* Webbasiertes NMS-Management

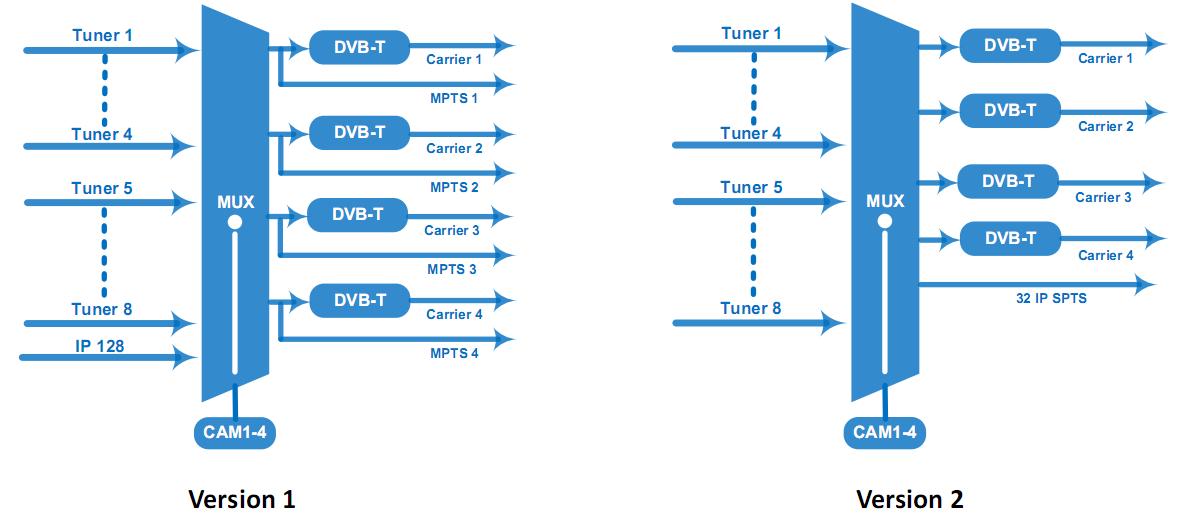

Prinzipdiagramm
Technische Daten
Eingang
Tuner-Sektion
4 Tuner (DVB-C/T/(T)/S/S2/S2X/ISDBT optional) + 4 Tuner mit CAM (DVB-C/T/(T)/S/S2/S2X/ATSC/ISDBT optional); 128 IP (SPTS/MPTS)-Eingänge über UDP und RTP, RJ45, 1000M/100M, Unicast/Multicast (IP-Eingang ist nur für Version 1)
Eingangsfrequenz 60 ~890 MHz
Standard J.83A, J.83C J.83B
Multi-Mode-Tuner umschaltbar (Neu)
DVB-C
Konstellation 16/32/64/128/256 QAM 64/256 QAM
DVB-T/(T ) Eingangsfrequenz 60 ~890 MHz
Bandbreite 6/7/8 M
ISDB-T Eingangsfrequenz 60 ~890 MHz
Eingangsfrequenz 950~150MHz
Symbolrate 0,5 bis 45 Msps
DVB-S
DVB-S/S2-Tuner
DVB-S2
Signalstärke -65 bis -25 dBm
FEC-Demodulatio n 1/2, 2/3, 3/4, 5/6, 7/8 QPSK
Eingangsfrequenz 950~2150MHz
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
DVB-S
Symbolrate
QPSK: 1–45 Msps; 8PSK: 0,5–45 Msps
Coderate 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK
Eingangsfrequenz 950~2150MHz
Symbolrate 0,5 bis 45 Msps
Signalstärke 65 25 dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Konstellation QPSK
Maximale
Eingangsbitrate ≤129 Mbit/s
Eingangsfrequenz 950~2150MHz
Symbolrate
DVB-S/S2/S2X-Tune r (Neu)
DVB-S2
FEC
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
32APSK: 0,5–40 Msps;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK, 16APSK, 32APSK
Maximale
Eingangsbitrate ≤129 Mbit/s
Eingangsfrequenz 950~2150MHz
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
Symbolrate
DVB-S2X
FEC
8APSK: 0,5 bis 40 Msps
32APSK: 0,5 bis 40 Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L,
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
ATSC-T
Kontakt: Tomleequan E-Mail:
+8613922702227
28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Konstellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Maximale Eingangsbitrate ≤129 Mbit/s
Eingangsfrequenz 54 bis 858 MHz
Bandbreite 6M
Entschlüsselung CAM/CI 4 Sätze
BISS-Entschlüsselun g
Modus 1, Modus E (einzelne Programme entschlüsseln)
Maximale PID-Neuzuordnung 256 pro Eingangskanal
A/V-PID-Filterung
Multiplexen
Funktion
Modulation DVB-T
Ausströmen
System
PID-Neuzuordnung
Präzise PCR-Anpassung
PSI/SI-Tabelle automatisch generieren
Standard EN300744
FFT-Modus 2K
Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/4, 1/8, 1/16, 1/32
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
4*DVB-T nicht benachbarte
HF-Ausgang
Träger kombinierter Ausgang, 40M
Gesamtbandbreitenbegrenzu ng
HF-Ausgangspeg el -28~ -3 dBm (79~104 dbµV), 0,1db-Schritte
UDP- und RTP-Protokoll (RJ45, 1000M/100M Unicast/Multicast)
4*MPTS-Ausgang Version 1;
32*SPTS-Ausgang Version 2
Webbasierter NMS-Support Ethernet-Software-Upgrade
Allgemein Dimension
482 mm × 300 mm × 44,5 mm (B x T x H)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Temperatur
Leistung
Bestellanleitung
IP-Eingang
Version 1
0–45 °C (Betrieb); -20–80 °C (Lagerung)
Wechselstrom 100 V ± 1050/60 Hz; Wechselstrom 220 V ± 10 %, 50/60 Hz
128 SPTS/MPTS-Eingang N / A
Version 2
IP-Ausgabe 4 MPTS-Ausgänge 32 SPTS-Ausgang
