Die Produktion wurde vorübergehend eingestellt und der Termin für die Wiederaufnahme der Produktion steht noch nicht fest.
Gliederung

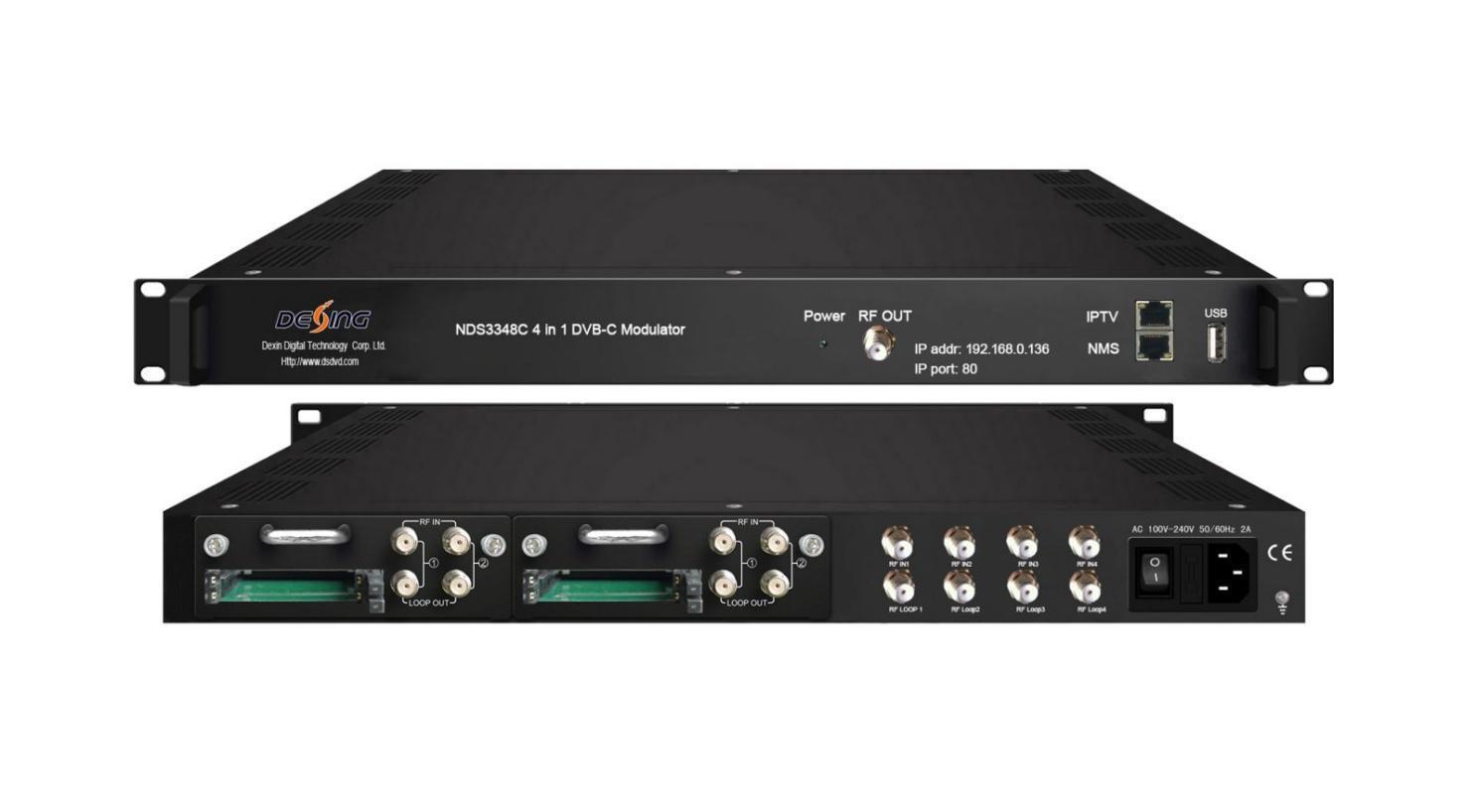

NDS3348C ist ein leistungsstarker und kostengünstiger DVB-C-Modulator von Dexin. Er verfügt über 8 Tuner-Eingänge und gibt nach dem Multiplexing-, Verschlüsselungs- und Modulationsprozess 4
DVB-C-Nicht-Benachbarungsträger aus. Um den unterschiedlichen Anforderungen der Kunden gerecht zu werden, ist dieses Gerät außerdem mit 128 IP-Eingängen und 4 MPTS-Ausgängen über UDP und RTP ausgestattet. Sein steckbares Strukturdesign erleichtert den Modulwechsel nach Bedarf erheblich. Darüber hinaus können die vier mitgelieferten CAMs/CIs und BISS-Module die von 8 Tuner- und IP-Eingängen eingegebenen Programme entschlüsseln.
NDS3348C kann über das Netzwerksystem aktualisiert und gesteuert werden, wodurch es weithin zum Aufbau digitaler Rundfunknetze verwendet werden kann und sich sehr gut an CATV-Rundfunksysteme der neuen Generation anpassen lässt.
Merkmale
* 4 Tuner (DVB-C/T/(T)/S/S2/S2X/ISDBT optional) + 4 Tuner mit CAM (DVB-C/T/(T)/S/S2/S2X/ATSC/ISDBT optional)
* Demodulationsmodul (4*RF/Loop-Ausgang + 4*CAM + 4*Smartcard)
* Ein CAM kann mehrere Programme von Tunern und IP entschlüsseln
* maximal 128 IP-Eingänge (MPTS/SPTS) über UDP- und RTP-Protokoll
Kontakt: Tomleequan
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
* 4 Gruppen Multiplexing + 4 Gruppen Scrambling + 4 Gruppen DVB-C Modulation
* 4 IP (MPTS)-Ausgabe über UDP- und RTP-Protokoll
* Integrierte Demodulations- und Multiplexfunktionen
* Unterstützt BISS-Entschlüsselung
* Unterstützt genaue PCR-Anpassung, PID-Neuzuordnung, PSI/SI-Neuaufbau und -Bearbeitung, A/V-PID-Filterung
* Webbasiertes NMS-Management

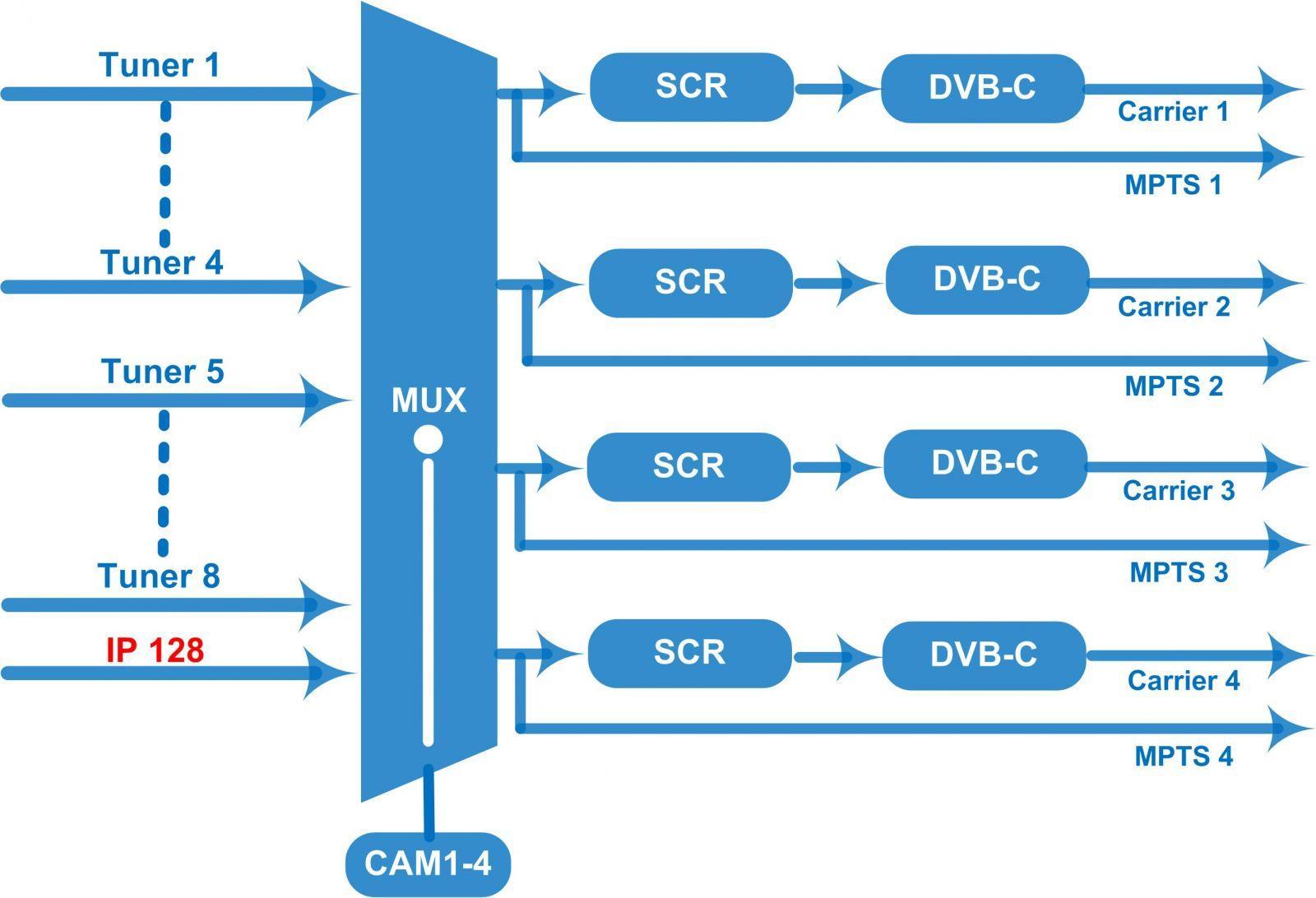

Prinzipdiagramm
Technische Daten
Eingang
Tuner-Sektion
4 Tuner (DVB-C/T/(T)/S/S2/S2X/ISDBT optional) + 4 Tuner mit CAM (DVB-C/T/(T)/S/S2/S2X/ATSC/ISDBT optional)
128 IP(SPTS/MPTS)-Eingänge über UDP und RTP, RJ45, 1000M/100M, Unicast/Multicast
Multi-Mode-Tune r umschaltbar (Neu) DVB-C
Eingangsfrequen z 60~890 MHz Standard J.83A, J.83C J.83B
Konstellation 16/32/64/128/25 6 QAM 64/25 6 QAM
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
DVB-T/(T)
ISDB-T
Version 1
DVB-S
Version 2 (Neu)
DVB-S2
DVB-S
DVB-S2
Eingangsfrequen z 60~890 MHz
Bandbreite 6/7/8 M
Eingangsfrequen z 60~890 MHz
Eingangsfrequen z 950-2150MHz
Symbolrate 0,5 bis 45 Msps
Signalstärke -65 bis -25 dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8 QPSK
Eingangsfrequen z 950 ~2150MHz
Symbolrate QPSK: 1–45 Msps; 8PSK: 0,5–45 Msps
FEC 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK
Eingangsfrequen z 950 ~2150MHz
Symbolrate 0,5 bis 45 Msps
Signalstärke 65 25 dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Konstellation QPSK
Maximale Eingangsbitrate ≤129Mbps
Eingangsfrequen z 950 ~2150MHz
Symbolrate
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
32APSK: 0,5–40 Msps; FEC QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK, 16APSK,
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
32APSK
Maximale Eingangsbitrate ≤129 Mbit/s
Eingangsfrequen z 950 ~2150MHz
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
Symbolrate
DVB-S2X
FEC
ATSC-T
Konstellation
8APSK/32APSK: 0,5 bis 40 Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Maximale Eingangsbitrate ≤129 Mbit/s
Eingangsfrequen z 54 bis 858 MHz
Bandbreite 6M
Konstellation 8VSB
Entschlüsselung CAM/CI 4 Sätze
BISS-Entschlüsselun g Modus 1, Modus E (einzelne Programme entschlüsseln)
Maximale
PID-Neuzuordnun g 256 pro Eingangskanal
Multiplexen
Funktion
A/V-PID-Filterung
PID-Neuzuordnung
Präzise PCR-Anpassung
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
PSI/SI-Tabelle automatisch generieren
Durcheinander Maximale Simulcrypt-CA 4
Standard ETR289, ETSI 101 197, ETSI 103 197 Verbindung Lokale/Remote-Verbindung
Standard J.83A (DVB-C), J.83B, MER ≥43 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgangspeg el -25~ -1dbm(83~107 dbµV), 0,1db-Schritte
Symbolrate 5.000~7.000Msps einstellbar
Modulation DVB-C
HF-Ausgang 4*DVB-C nicht benachbarte Träger kombinierter Ausgang, 40M Gesamtbandbreitenbegrenzung
Konstellation J.83A J.83B 16/32/64/128/256QAM 64/256 QAM
Bandbreite 8M 6M
Ausströmen 4*MPTS über UDP und RTP-Ausgang (RJ45, 1000M/100M Unicast/Multicast)
System webbasierter NMS-Support Ethernet-Software-Upgrade
Dimension 482 mm × 300 mm × 44,5 mm (B x T x H)
Temperatur 0–45 °C (Betrieb); -20–80 °C (Lagerung)
Allgemein
Leistung
Wechselstrom 100 V ± 1050/60 Hz; Wechselstrom 220 V ± 10 %, 50/60 Hz
