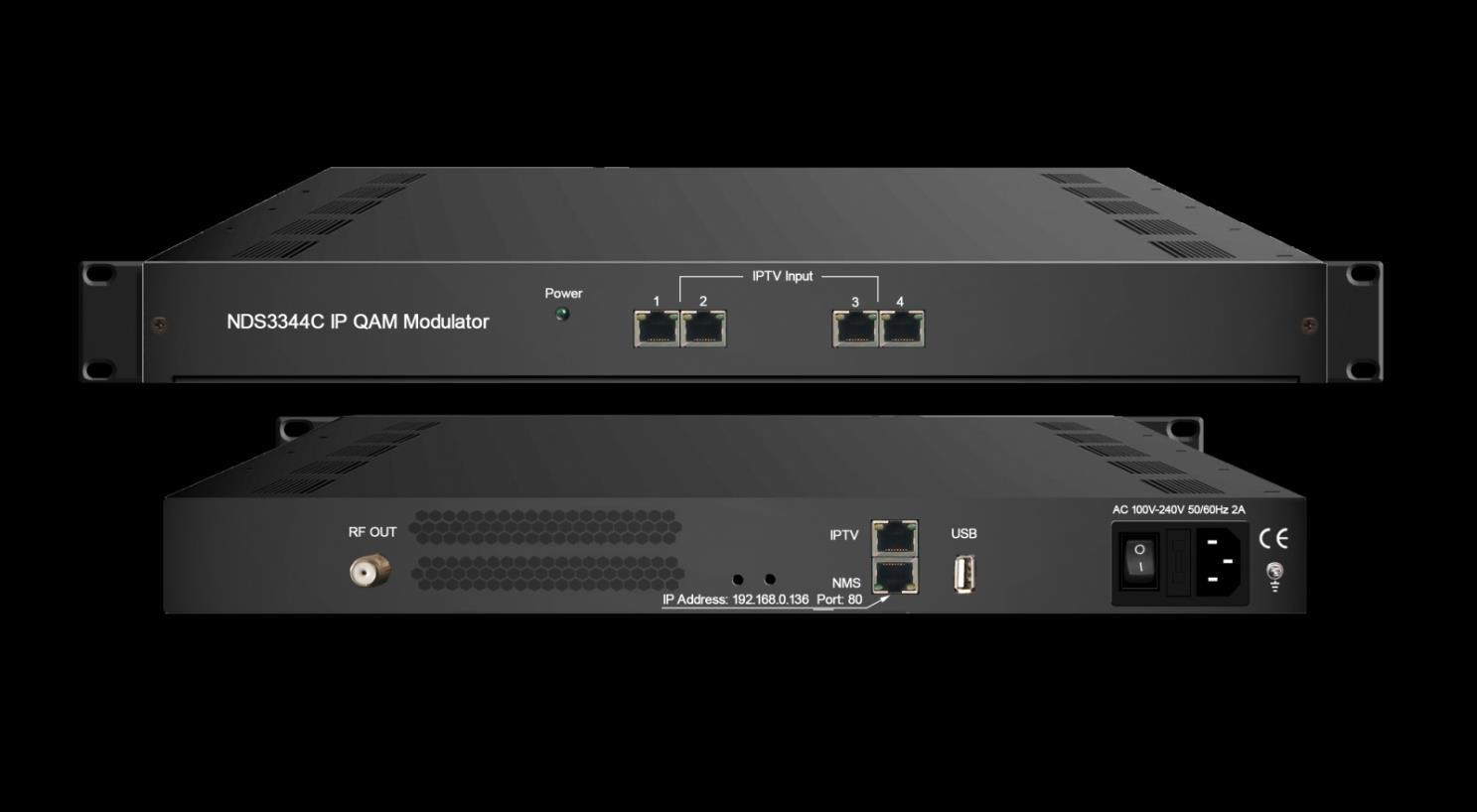

NDS3344C IP QAM-Modulator
Gliederung
Der IP-QAM-Modulator NDS3344C ist ein All-in-One-Gerät, das Multiplexing, Scrambling und Modulation in einem Gehäuse integriert. Er unterstützt 192 IP-Eingänge (SPTS/MPTS) über UDP/RTP mit 4 Ethernet-FE-Ports und 1 GE-Port. Nach dem Multiplexing-, Scrambling- und Modulationsprozess gibt er 4 DVB-C-benachbarte Träger (30 MHz ~ 1000 MHz) über die HF-Ausgangsschnittstelle aus. Um den unterschiedlichen Anforderungen der Kunden gerecht zu werden, ist dieses Gerät außerdem mit 1 Datenport für 4 IP-Ausgänge (SPTS/MPTS) über das UDP-Protokoll ausgestattet.
Mit den Merkmalen der niedrigen Kosten und der hohen Leistung ist NDS3344C sehr anpassungsfähig an IPTV-Systeme
Hauptmerkmale
4*FE und 1*GE Ethernet IP-Eingangsports 192 IP (SPTS/MPTS)-Eingang über UDP/RTP-Protokoll
Unterstützt bis zu 748 PIDS-Neuzuordnungen pro Kanal
Unterstützt genaue PCR-Anpassung/PSI/SI-Bearbeitung und -Einfügen/PID-Neuzuordnung/PID-Durchlauf Ausgezeichneter HF-Ausgangsleistungsindex, MER≥40db 4 gemultiplexte oder verschlüsselte TS über UDP-Ausgang
Ausgang für 4 benachbarte QAM-Träger, konform mit DVB-C (EN 300 429) und ITU-T J.83 A/B/C USB zum Upgraden von CPU/FPGA
Unterstützt IPTV Sync und NTP-Funktion
Unterstützt webbasiertes Netzwerkmanagement
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

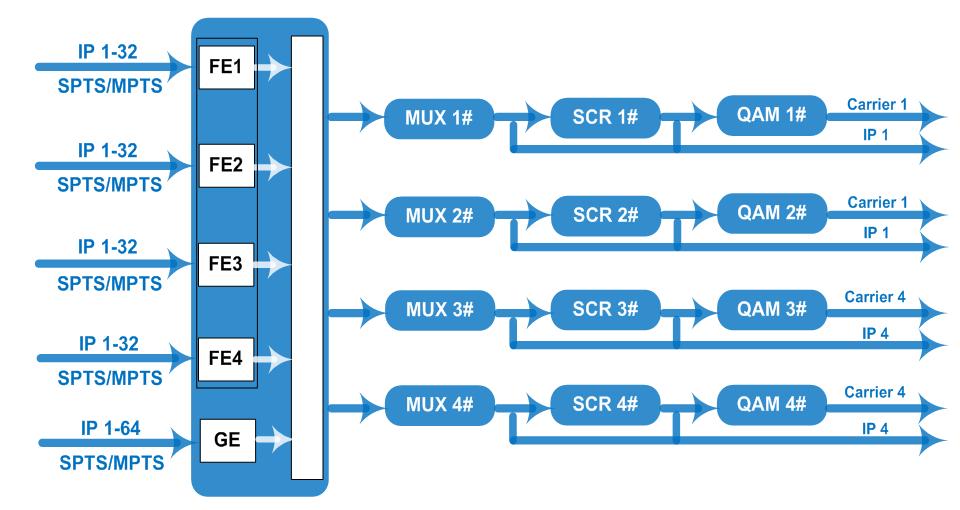

Funktionsprinzip
Kontakt:
Technische Daten
Eingang
Multiplexen
128 IP (SPTS/MPTS)-Eingang über UDP/RTP, 4*100M Ethernet-Port und 64 IP (SPTS/MPTS)-Eingänge über UDP/RTP, 1*100/1000M Ethernet-Ports
Maximale
PID-Neuzuordnung
Funktion
748 pro Eingangskanal
PID-Neuzuordnung (automatisch oder manuell)
Präzise PCR-Anpassung
PSI/SI-Tabelle automatisch generieren
Maximale Simulcrypt-CA 4
Durcheinander
Standard ETSI 101 197, ETSI 103 197
Verbindung
Modulation
Lokale/Remote-Verbindung
QAM-Kanal 1 F-Typ-Ausgangsport für 4 Träger, 75 Ω
Standard EN300 429/ITU-T J.83A/B/C
MER ≥40 dB
HF-Frequenz 30~1000 MHz, 1-kHz-Schrittweite
HF-Ausgangspegel -10 dBm ~ +0 dBm, 0,1 dB-Schritte
FEC
Symbolrate
RS (204, 188)
5,0 Msps ~ 9,0 Msps, 1 ksps Schrittweite J.83A J.83B J.83C
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Konstellation 16/32/64/128/256QAM 64/256 QAM 64/256 QAM
Bandbreite 8M 6M 6M
Ausströmen 4 IP (SPTS/MPTS)-Ausgänge über UDP, 1*1000M Ethernet-Port (IPTV-Port)
Webbasiertes Netzwerkmanagement
System
Chinesische und englische Sprache
Web- und USB-Software-Upgrade
Dimension 430 mm × 180 mm × 44 mm (B x L x H)
Temperatur 0–45 °C (Betrieb); -20–80 °C (Lagerung)
Allgemein
Leistung
Wechselstrom 100 V ± 1050/60 Hz; Wechselstrom 220 V ± 10 %, 50/60 Hz
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Über uns
FMUSER ist ein auf Rundfunk- und Fernsehübertragungssysteme und die Integration von IPTV-Systemen in Hotels spezialisiertes Unternehmen. Das Unternehmen wurde 2009 gegründet und hat über 180 Länder weltweit bedient. Mehr als 20.000 Fernsehsender, Radiosender und Hotelkunden aus verschiedenen Ländern.
