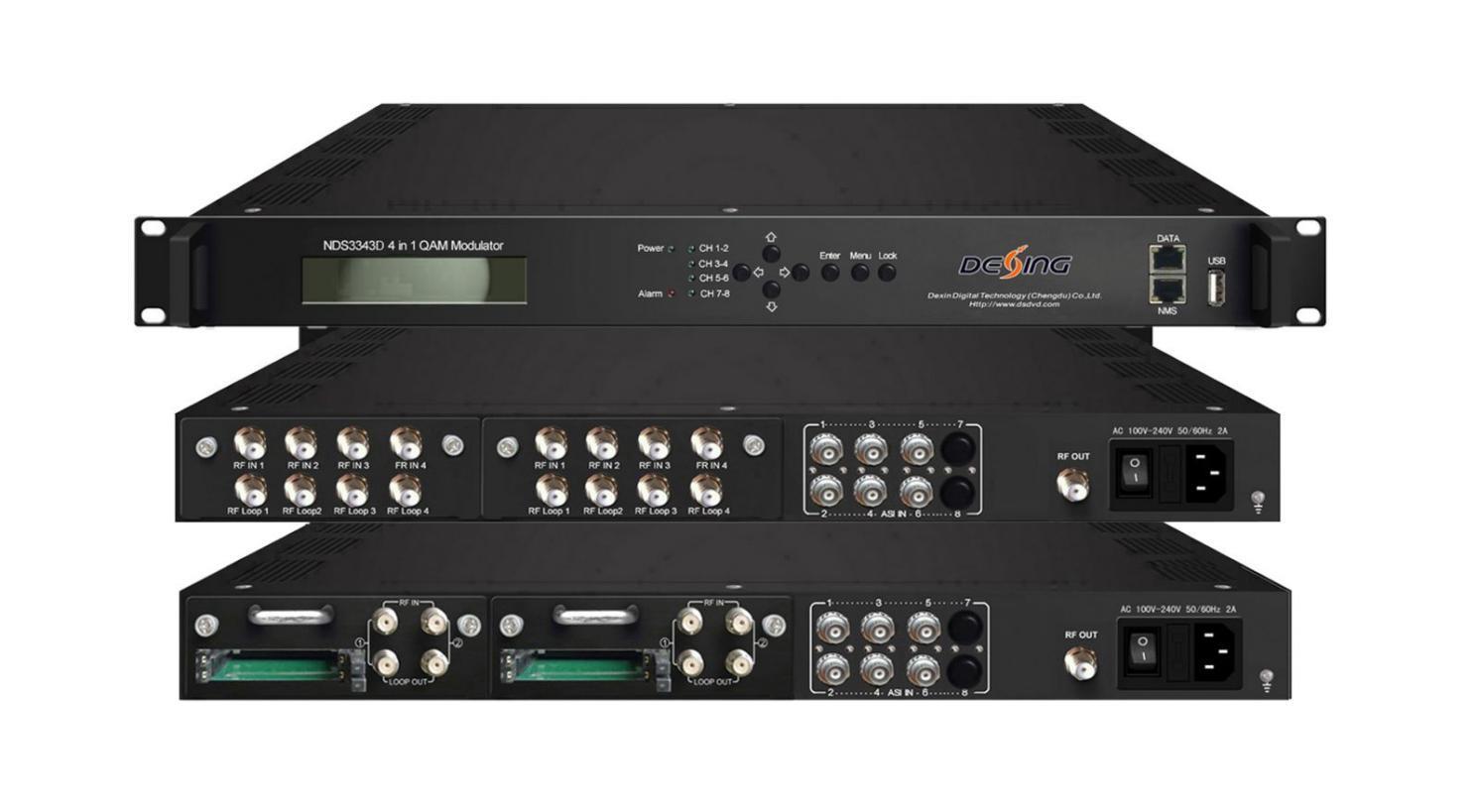

NDS3343D 4-in-1 Mux-Scrambling QAM-Modulator
Gliederung
NDS3343D ist ein leistungsstarker und kostengünstiger Mux-Scrambling-QAM-Modulator von Dexin. Er verfügt optional über mehrere Eingangsanschlüsse. Nach dem Multiplexing-, Scrambling- und QAM-Modulationsprozess liefert er 4 HF-Ausgänge. Um den unterschiedlichen Anforderungen der Kunden gerecht zu werden, ist dieses Gerät auch mit einem IP-Anschluss ausgestattet, um 4 MPTS über UDP auszugeben. Sein steckbares Strukturdesign erleichtert den Modulwechsel (Demodulator) nach Bedarf erheblich.
Die vier mitgelieferten CAMs/CIs (optional) und BISS-Module können die von den 4 Tuner-Eingängen eingegebenen Programme entschlüsseln. Das steckbare Strukturdesign erleichtert den Modulwechsel (Demodulator) bei Bedarf erheblich. NDS3343D zeichnet sich außerdem durch einen hohen Integrationsgrad, hohe Leistung und niedrige Kosten aus. Dies ist sehr gut an CATV-Rundfunksysteme der neuen Generation anpassbar.
Funktionsprinzip
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Hauptmerkmale
* Mehrere Eingangsanschlüsse optional:
8 DVB-C/T/(T)/ISDBT/S/S2/S2X/ATSC FTA-Tuner + 6 ASI-Eingänge + 256 IP-Eingänge (Version 1)
4 DVB-C/S/S2/ATSC-Tuner mit CAM+6 ASI-Eingängen (Version 2)
* Unterstützt 4-Kanal-Multiplexing + 4-Kanal-Scrambling + 4-Kanal-QAM-Modulation
* Vollständige Unterstützung von DVB-C (EN300 429) und ITU-T J.83A/B/C
* Vollständige Unterstützung der DVB-General-Scrambling-System-Beschreibung ETR289, Simulcrypt-Standard ETSI 101 197 und ETSI 103 197
* Unterstützt genaue PCR-Anpassung
* Unterstützt PSI/SI-Bearbeitung und -Einfügen
* Ausgezeichneter HF-Ausgangsleistungsindex, MER≥40db
* Unterstützt 4*MPTS-Ausgabe über UDP
* 4 CAM entschlüsselt mehrere Programme von 4 Tuner-Eingängen (optional)
* Unterstützt BISS-Entschlüsselung (nur für Version 2)
* Unterstützt LCD-Display und Tastatur
* Unterstützt Web-Management, Updates über Web und USB
Technische Daten
8
Eingang
DVB-C/T/(T)/ISDBT/S/S2/S2X/ATSC FTA-Tuner + 6 ASI-Eingänge + 256 IP-Eingänge Version 1
4 DVB-C/S/S2/ATSC-Tuner mit CAM + 6 ASI Version 2
Eingangsfrequenz 60 ~890 MHz
Tuner-Sektion
Für Version 1: Multi-Mode-Tuner umschaltbar (Neuer Typ)
DVB-C
Standard J.83A, J.83C J.83B Konstellation 16/32/64/128/256 QAM 64/256 QAM
DVB-T/(T)
Eingangsfrequenz 60 ~890 MHz Bandbreite 5/6/7/8 M ISDB-T Eingangsfrequenz 60 ~890 MHz
Kontakt: Tomleequan E-Mail:
Eingangsfrequenz 950~2150MHz
Symbolrate 0,5 bis 45 Msps
Signalstärke 65 25 dBm
DVB-S
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Konstellation QPSK
Maximale
Eingangsbitrate ≤120 Mbit/s
Eingangsfrequenz 950~2150MHz
QPSK/8PSK /16APSK: 0,5 bis 45
Symbolrate
Msps
32APSK: 0,5–40 Msps;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Für Version 1 (Neuer Typ)
DVB-S2X
FEC
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK, 16APSK, 32APSK
Maximale
Eingangsbitrate ≤120 Mbit/s
Eingangsfrequenz 950~2150MHz
QPSK/8PSK /16APSK: 0,5 bis 45
Msps
Symbolrate
DVB-S2X
FEC
8APSK: 0,5 bis 40 Msps
32APSK: 0,5 bis 40 Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Konstellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Maximale
Eingangsbitrate ≤120 Mbit/s
Für Version 2 DVB-C Standard J.83A (DVB-C), J.83B, J.83C
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
DVB-S
DVB-S2
Eingangsfrequenz 30~1000 MHz
Konstellation 16/32/64/128/256 QAM
Eingangsfrequenz 950~2150MHz
Symbolrate 2–45 Msps
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Signalstärke -65 bis -25 dBm
Konstellation QPSK
Eingangsfrequenz 950~2150MHz
Symbolrate QPSK/8PSK 1 bis 45 Msps
FEC 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK
Eingangsfrequenz 54 bis 858 MHz
ATSC
Maximale
PID-Neuzuordnung
Multiplexen
Funktion
Maximale
Durcheinander
Bandbreite 6M
Konstellation 8VSB
128pro Eingangskanal
PID-Neuzuordnung (automatisch oder manuell)
Präzise PCR-Anpassung
PSI/SI-Tabelle automatisch generieren
Simulcrypt-CA 4
Standard
Verbindung
Modulation
ETSI 101 197, ETSI 103 197
Lokale/Remote-Verbindung
QAM-Kanal 4
Standard
EN300 429/ITU-T J.83A/B/C
MER ≥40 dB
HF-Frequenz 30 ~ 999 MHz, 1-kHz-Schritt
HF-Ausgangspegel -10 ~ 0 dBm, 0,1 dB Schritt Version 1 -20 ~ 0 dBm, 0,1 dB Schritt Version 2
Symbolrate 5,0 Msps ~ 9,0 Msps, 1 ksps Schrittweite J.83A J.83B J.83C
Konstellation 16/32/64/128/256QAM 64/256 QAM 64/256 QAM
Bandbreite 8M 6M 6M
Lokale
Schnittstelle
System
LCD + Bedientasten
Fernverwaltung Web-NMS
Ausströmen 4*MPTS über UDP-Ausgang (RJ45, 1000M, Unicast/Multicast)
Sprache
Englisch und Chinesisch
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Software-Upgrade Web und USB
Dimension (B*T*H)
Allgemein
482 mm × 300 mm × 44,5 mm
Temperatur 0–45 °C (Betrieb); -20–80 °C (Lagerung)
Leistung
Wechselstrom 100 V ± 1050/60 Hz; Wechselstrom 220 V ± 10 %, 50/60 Hz
