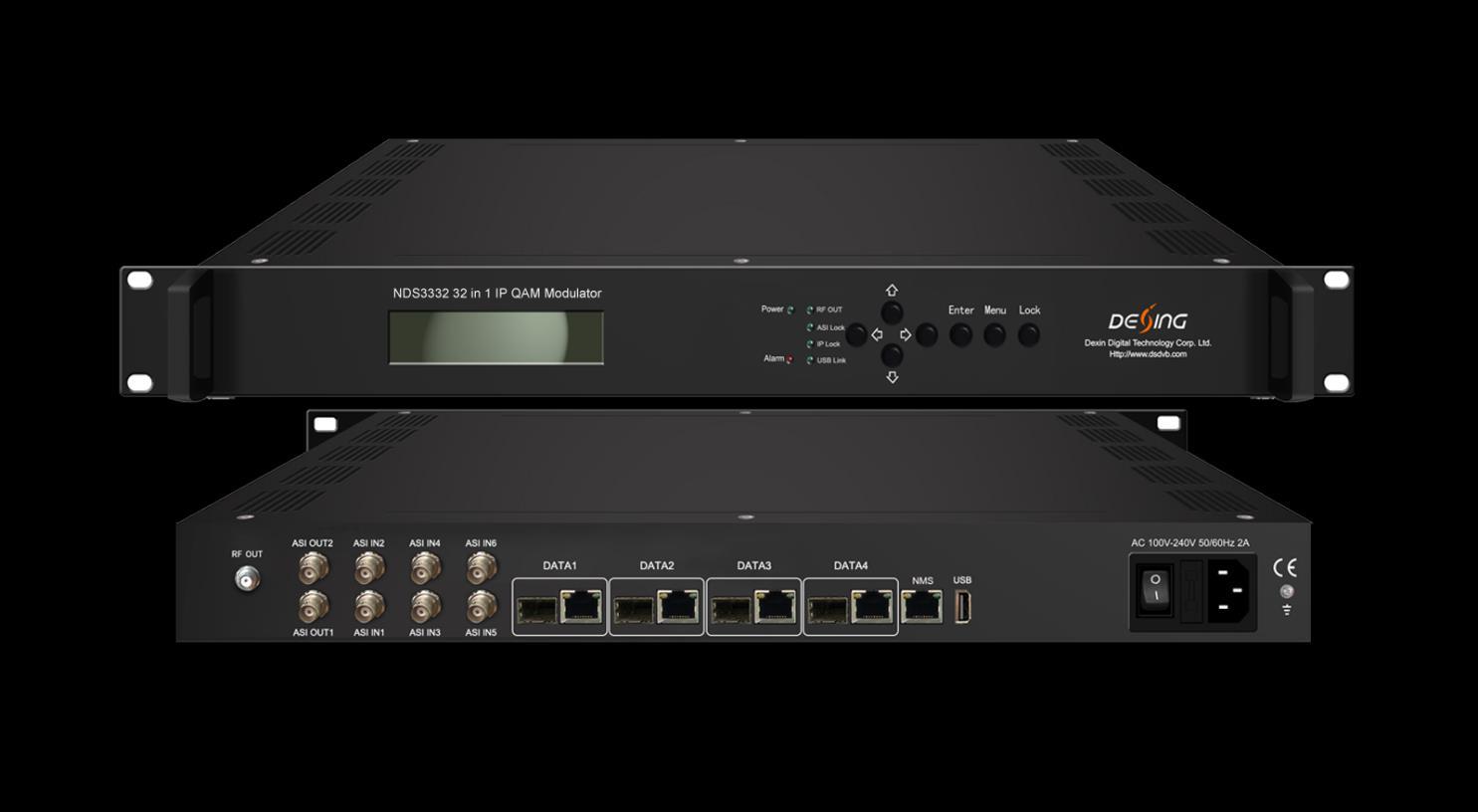

NDS3332 (V2) Modulador IP QAM 16 em 1 32 em 1
Visão geral do produto
O modulador DVB-C NDS3332 (V2) 16in1 (ou 32in1) é um dispositivo tudo-em-um desenvolvido pela DEXIN.
Ele suporta no máximo 1024 entradas IP através da porta 4 GE/SFP e também 6 entradas ASI. Após multiplexação, embaralhamento de 16 (ou 32) e modulação DVB-C, ele fornece 16 (ou 32) portadoras não adjacentes (50MHz~960MHz), 2 saídas ASI e 16 ou 32 saídas IP (MPTS) como espelho de portadoras. O dispositivo é caracterizado por alto nível integrado, alto desempenho e baixo custo. Isso é muito adaptável ao sistema de transmissão DTV de nova geração.
Principais características
* 4 portas GE/SFP (máx. 1024 entradas IP)
Data1 é uma porta bidirecional, máximo de 1024 IP de entrada, 16/32 IP de saída
Portas Data2&3&4 somente para entrada
* Suporta ajuste preciso de PCR
* Máximo de 840 Mbps para cada entrada
* Suporta ajuste preciso de PCR/filtragem de CA, remapeamento de PID e edição de PSI/SI
* Suporta até 256 remapeamentos de PIDs por canal
* Suporta 6 entradas ASI e 2 saídas ASI
* Suporta 16 (ou 32) TS multiplexados sobre saída UDP/RTP/RTSP
* Saída de 16 (ou 32) portadoras DVB-C não adjacentes, em conformidade com DVB-C (EN 300 429) e ITU-T
J.83 A/B
* Suporta codificação RS(204,188)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
* Suporte ao gerenciamento de rede baseado na Web
Quadro de Princípios Internos
Para 16 operadoras:
Para 32 operadoras:
Ilustração de configuração da operadora:
Contato: Tomleequan E-mail:
Especificações
Entrada
Entrada
Portadoras DVB-C 16/32: Máx. 1024 IP de entrada por meio de Date1-Date4 Porta Ethernet 100/1000M (ou interface SFP opcional). Cada porta de dados pode inserir no máximo 1024 IP. 6 entradas ASI, interface BNC
Protocolo de Transporte TS sobre UDP/RTP, unicast e multicast, IGMP V2/V3
Taxa de transmissão Máx. 840 Mbps para cada entrada GE
Canal de entrada 1024
Canal de saída 16/32
PIDs máximos
Mux
Lutando
Parâmetros
Funções
256 por canal
Remapeamento PID (automático/manual opcional)
Ajuste preciso de PCR
Tabela PSI/SI gerada automaticamente
Simulscrypt CA máximo 6
Padrão de embaralhamento ETR289, ETSI 101 197, ETSI 103 197
Conexão Conexão local/remota
J.83A
Modulação
Parâmetros
Seção do modulador DVB-C
J.83B
Constelação: 16/32/64/128/256QAM
Largura de banda: 8M
Constelação: 64QAM/ 256QAM
Largura de banda: 6M
Canal QAM 16/32 portadora não adjacente
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Saída RF
Saída TS
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Padrão de modulação EN300 429/ITU-T J.83A/B(DVB-C)
Taxa de Símbolo 5,0~7,0Msps, passo a passo de 1ksps
Constelação 16, 32, 64, 128, 256QAM
FEC RS (204, 188)
Interface 1 porta de saída tipo F para 16/32 portadoras, 75Ω
Alcance de RF 50~960MHz, passo de 1kHz
Nível de saída -20dBm~+10dBm(87~117dbµV), passo de 0,1dB
MAIS ≥ 40 dB
Saída IP 16/32 sobre UDP/RTP/RTSP, unicast/multicast, Data1 100/1000M Ethernet
Ports
2 saídas ASI, uma como espelho
Sistema Software de gerenciamento de rede (NMS) com suporte
Demissão 420 mm × 440 mm × 44,5 mm (L x C x A)
Em geral
Temperatura 0~45℃(operação), -20~80℃(armazenamento)
Fonte de energia CA 100 V ± 10%, 50/60 Hz ou CA 220 V ± 10%, 50/60 Hz
