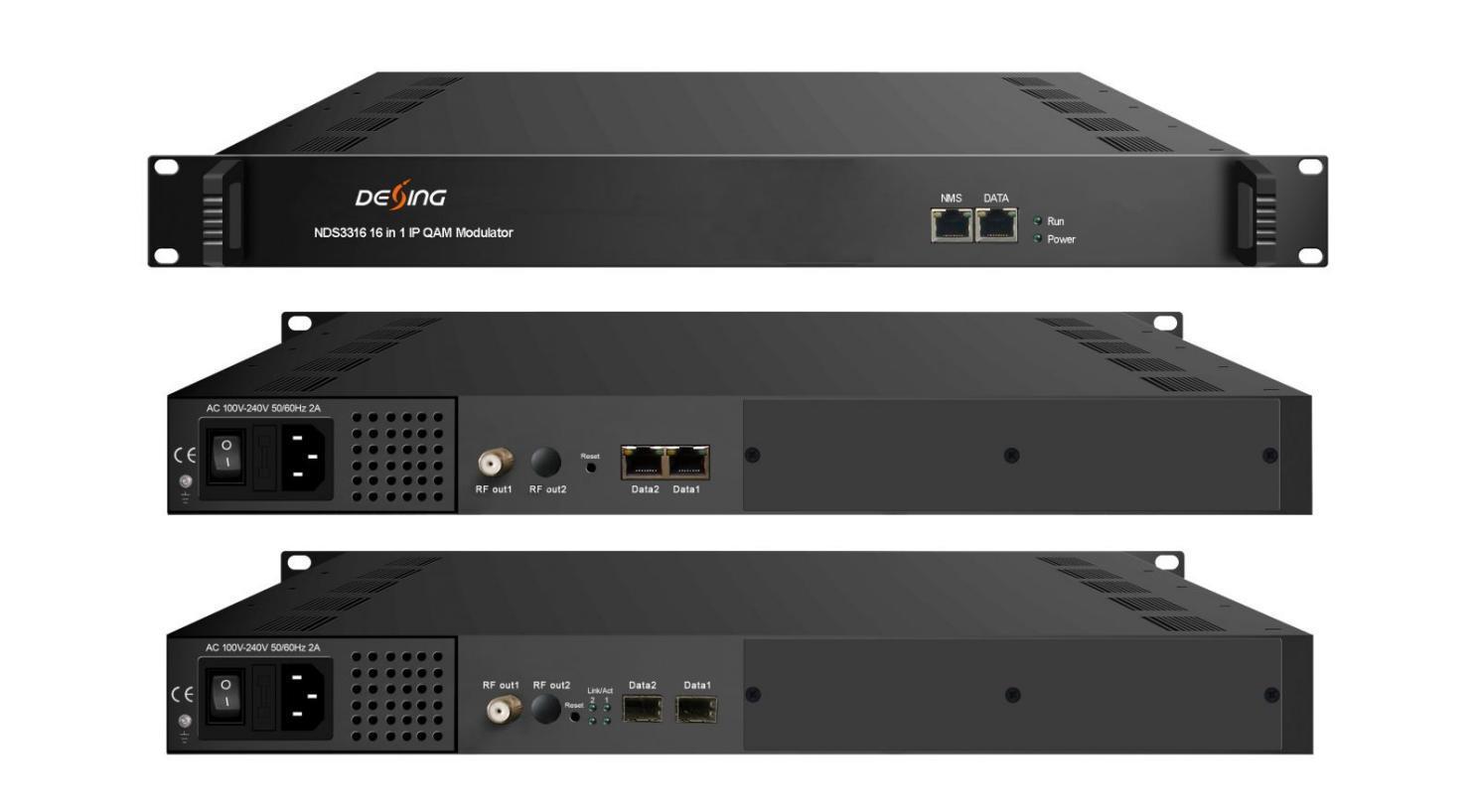

Обзор продукта Модулятор IP QAM NDS3316 16 в 1 это
и 16 каналов модуляции QAM (DVB-C), а также поддерживает максимум 512 входных IP-сигналов через 3 порта GE и 16 несмежных несущих (50 МГц ~ 960 МГц) через выходной интерфейс RF. Устройство также характеризуется высоким уровнем интеграции, высокой производительностью и низкой стоимостью. Это очень хорошо адаптируется к системе вещания CATV нового поколения.
Основные характеристики
* 3 порта GE (макс. 512 IP-входов):
Двунаправленные порты Data1 и Data2, макс. 512 входных IP-адресов, 16 выходных IP-адресов Порт данных (расположен на передней панели), макс. 128 IP-входов
* Макс. 840 Мбит/с для каждого входа GE
* Поддержка точной настройки ПЦР
* Поддержка фильтрации CA, переназначения PID и редактирования PSI/SI
* Поддерживает до 180 переназначений PIDS на канал
* Поддержка общей системы скремблирования DVB (ETR289), стандартов simulcrypt ETSI 101 197 и ETSI 103 197
* Поддержка 16 IP-вывода через Data1 и Data2 по UDP/RTP/RTSP
* Выход 16 несмежных несущих QAM, соответствующих DVB-C (EN 300 429) и ITU-T J.83 A/B
Технические характеристики
панели, данные 1 и данные 2) 100/1000M Ethernet-порт (опциональный интерфейс SFP).
Выходной канал 16
Макс. PID
Функции
Скрамблинг
Параметры
180 на канал
Переназначение PID (автоматически/вручную по
желанию)
Точная настройка ПЦР
Автоматическое создание таблицы PSI/SI
Макс. simulscrypt CA 4
Стандарт скрамбл
Связь
Секция модулятора DVB-C
Модуляция
Параметры
Выход РЧ
ЭТР289, ETSI 101 197, ETSI 103 197
Локальное/удалённое подключение
Дж.83А
Дж.83Б
Созвездие: 16/32/64/128/256QAM
Пропускная способность: 8M
Созвездие: 64QAM/ 256QAM
Пропускная способность: 6M
Канал QAM 16 несмежных носителей
Стандарт модуляции EN300 429/ITU-T J.83A/B(DVB-C)
Скорость передачи
символов
ФЭК
5.0~7.0Msps, шаг 1ksps
РС (204, 188)
Интерфейс 1 выходной порт типа F для 16 несущих, сопротивление 75 Ом
Диапазон радиочастот 50~960 МГц, шаг 1 кГц
Уровень выходного
сигнала -20 дБм~+10 дБм(87~117 дБмкВ), шаг 0,1 дБ
МЭР ≥ 40 дБ
ТС выход 16 IP-выходов по UDP/RTP/RTSP, одноадресная/многоадресная передача, 2 (данные 1 и данные 2) порта Ethernet 100/1000M
Система Управление сетью через веб-интерфейс
Демиссия 420мм×440мм×44,5мм (ШxДxВ)
Температура 0~45℃(эксплуатация), -20~80℃(хранение)
Общий
Источник питания Переменный ток 100 В ± 10%, 50/60 Гц или переменный ток 220 В ± 10%, 50/60 Гц

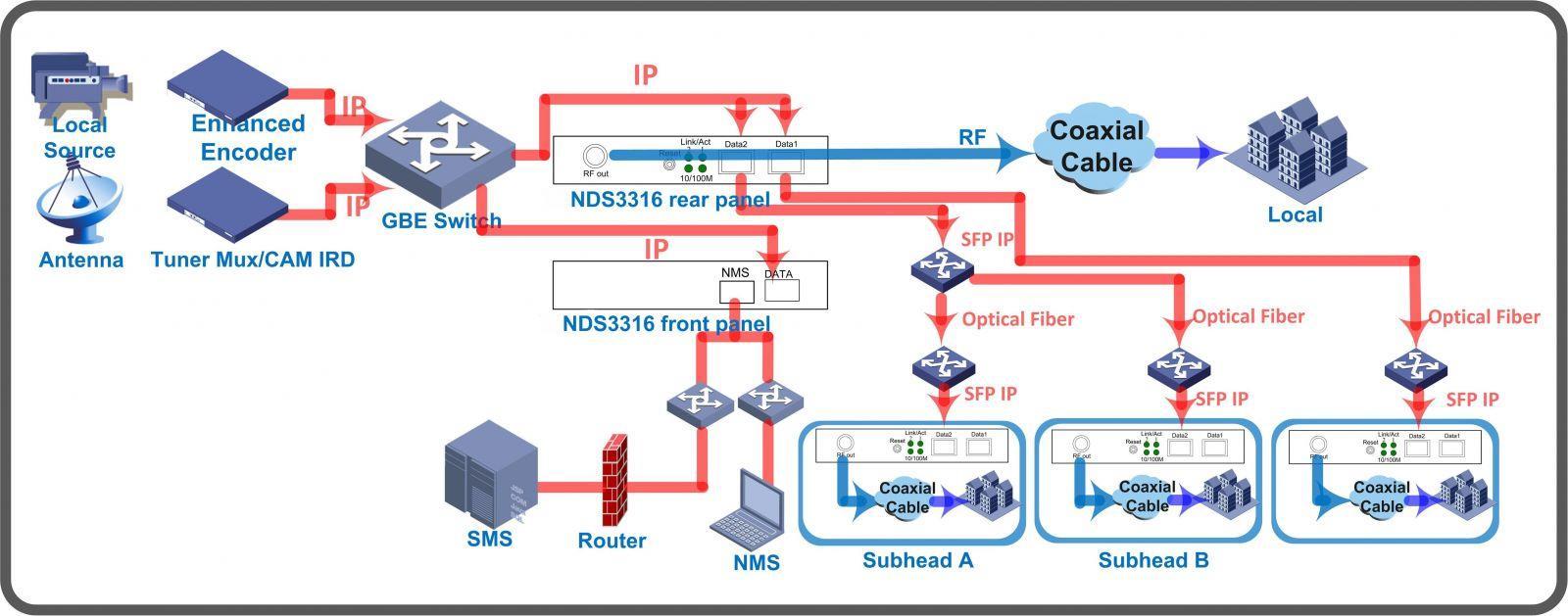

Пример подключения к системе (на основе IP)
