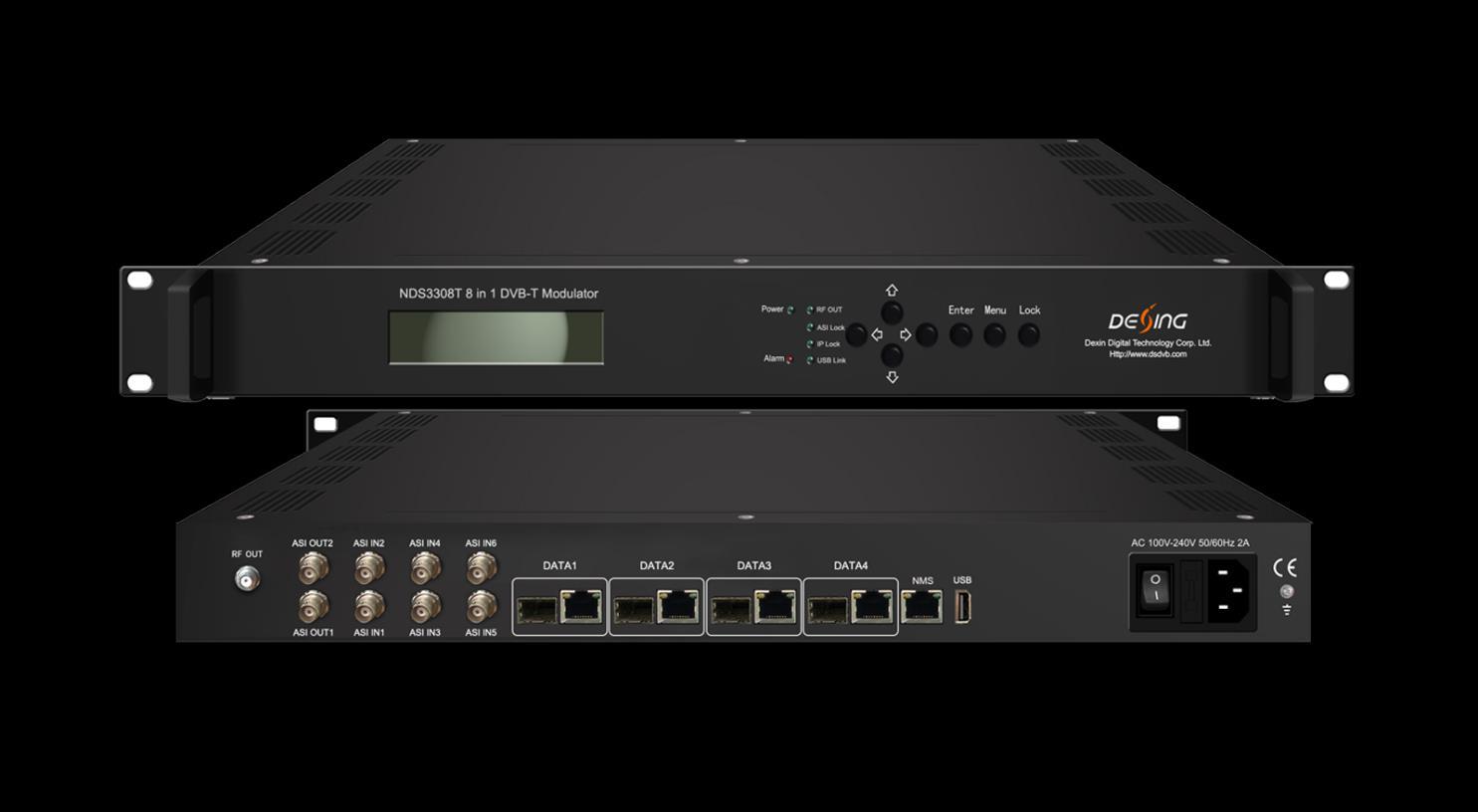

NDS3308T (V2) Modulador DVB-T 8in1/16in1
Visão geral do produto
O modulador DVB-T NDS3308T (V2) 8 em 1 (ou 16 em 1) é um dispositivo tudo-em-um desenvolvido pela DEXIN. Ele suporta no máximo 512 (ou 1024) entradas IP através da porta 4 GE/SFP e também 8 entradas ASI. Após multiplexar 8 (ou 16) e modulação DVB-T, ele fornece 8 (ou 16) portadoras não adjacentes (50 MHz ~ 960 MHz), 2 saídas ASI e 8 ou 16 saídas IP (MPTS) como espelho de portadoras. O dispositivo é caracterizado por alto nível integrado, alto desempenho e baixo custo. Isso é muito adaptável ao sistema de transmissão DTV de nova geração.
Principais características
l 4 portas GE/SFP (máx. 512/1024 IP in):
Data1 é uma porta bidirecional, máximo de 512 IPs de entrada, 8 IPs de saída (para versão de 8 saídas DVB-T)
Data1 são portas bidirecionais, máximo de 1024 IP de entrada, 16 IP de saída (para versão de 16 saídas DVB-T)
Portas Data2&3&4 somente para entrada
* Suporta ajuste preciso de PCR
* Máximo de 840 Mbps para cada entrada
* Suporta remapeamento de PID e edição de PSI/SI
* Suporta até 256 remapeamentos de PIDs por canal
* Suporta 6 entradas ASI e 2 saídas ASI
* Suporta 8 (ou 16) TS multiplexados sobre saída UDP/RTP/RTSP
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
* Saída de 8 (ou 16) portadoras DVB-T não adjacentes, em conformidade com o padrão ETSI EN300 744
* Suporta codificação RS(204,188)
* Suporte ao gerenciamento de rede baseado na Web
Quadro de Princípios Internos
Para 8 operadoras:
Para 16 operadoras:
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Tomleequan
Ilustração de configuração da operadora:
Especificações
Entrada Entrada
8 portadoras DVB-T: Máx. 512 entradas IP através da Porta Ethernet 100/1000M Date1-Date4 (ou interface SFP opcional). Cada porta de dados pode inserir no máximo 512 IP.
16 portadoras DVB-T: Máx. 1024 IP de entrada através da Porta Ethernet 100/1000M Date1-Date4 (ou interface SFP opcional). Cada
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Mux
Modulação
Parâmetros
Saída RF
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
porta de dados pode inserir no máximo 1024 IP.
6 entradas ASI, interface BNC
Protocolo de Transporte TS sobre UDP/RTP, unicast e multicast, IGMP V2/V3
Taxa de transmissão Máx. 840 Mbps para cada canal de entrada
Canal de entrada 512 (ou 1024)
Canal de saída 8 (ou 16)
PIDs máximos 256 por canal
Remapeamento PID (automático/manual opcional)
Saída TS
Funções
Ajuste preciso de PCR
Tabela PSI/SI gerada automaticamente
Canal 8 (ou 16)
Padrão de modulação ETSI EN300 744
Constelação QPSK/16QAM/64QAM
Largura de banda 6/7/8 MHz
Modo trans 2K/4K/8K
FEC 1/2,2/3,3/4,5/6,7/8
Interface Porta de saída do tipo F para 8 (ou 16) portadoras não adjacentes
Alcance de RF 50~960MHz, passo de 1kHz
Nível de saída -20~+10dbm (para todas as operadoras), passo de 0,5db
MAIS ≥ 40 dB
LCA -55 dBc
8 (ou 16) saídas IP sobre UDP/RTP/RTSP, unicast/multicast, portas Ethernet Data1 100/1000M
2 saídas ASI, uma como espelho
Sistema Gerenciamento de rede baseado na Web
Demissão 420 mm × 440 mm × 44,5 mm (L x C x A)
Temperatura 0~45℃(operação), -20~80℃(armazenamento)
Em geral
Fonte de energia
CA 100 V ± 10%, 50/60 Hz ou CA 220 V ± 10%, 50/60 Hz
