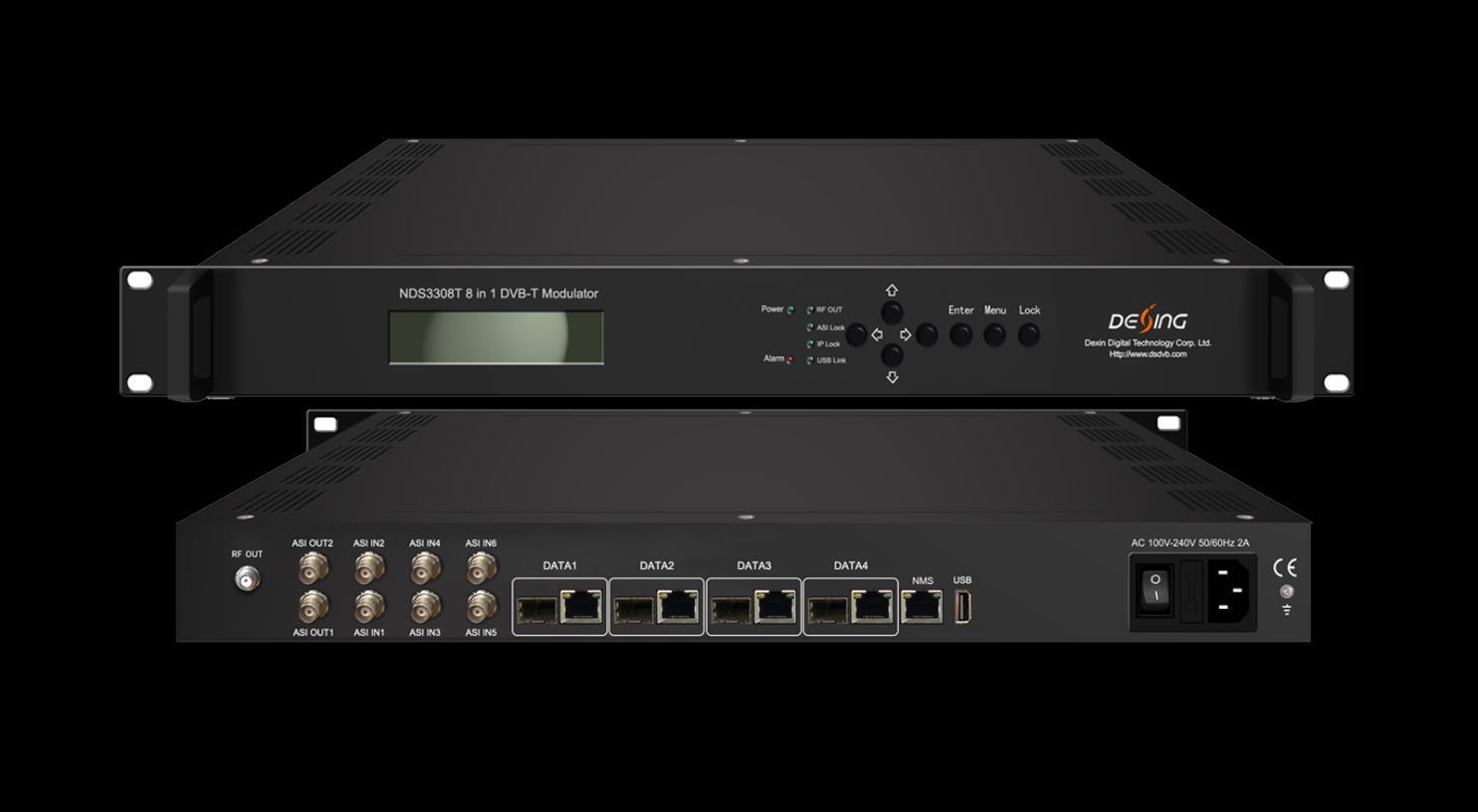

NDS3308T (V2) 8in1/16in1 DVB-T Modulator
Produktübersicht
Der NDS3308T (V2) 8in1 (oder 16in1) DVB-T-Modulator ist ein von DEXIN entwickeltes All-in-One-Gerät. Es unterstützt maximal 512 (oder 1024) IP-Eingänge über die 4 GE/SFP-Ports und auch 8 ASI-Eingänge. Nach Multiplexen von 8 (oder 16) und DVB-T-Modulation liefert es 8 (oder 16) nicht benachbarte Träger (50 MHz - 960 MHz), 2 ASI-Ausgänge und 8 oder 16 IP-Ausgänge (MPTS) als Trägerspiegel. Das Gerät zeichnet sich durch einen hohen Integrationsgrad, hohe Leistung und niedrige Kosten aus. Es ist sehr gut an DTV-Übertragungssysteme der neuen Generation anpassbar.
Hauptmerkmale
l 4 GE/SFP-Ports (max. 512/1024 IP-Eingänge):
Data1 ist ein bidirektionaler Port, max. 512 IP-Eingänge, 8 IP-Ausgänge (für die Version mit 8 DVB-T-Ausgängen)
Data1 besteht aus bidirektionalen Ports, max. 1024 IP-Eingänge, 16 IP-Ausgänge (für die Version mit 16 DVB-T-Ausgängen)
Data2&3&4-Ports nur für die Eingabe
* Unterstützt genaue PCR-Anpassung
* Max. 840 Mbit/s für jeden Eingang
* Unterstützt PID-Neuzuordnung und PSI/SI-Bearbeitung
* Unterstützt bis zu 256 PIDs Neuzuordnungen pro Kanal
* Unterstützt 6 ASI-Eingänge und 2 ASI-Ausgänge
* Unterstützt 8 (oder 16) Multiplex-TS über UDP/RTP/RTSP-Ausgang
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
* 8 (oder 16) DVB-T-Nicht-Benachbarungsträger-Ausgänge, konform mit ETSI EN300 744-Standard
* Unterstützt RS(204,188)-Kodierung
* Unterstützt webbasiertes Netzwerkmanagement
Diagramm der inneren Prinzipien

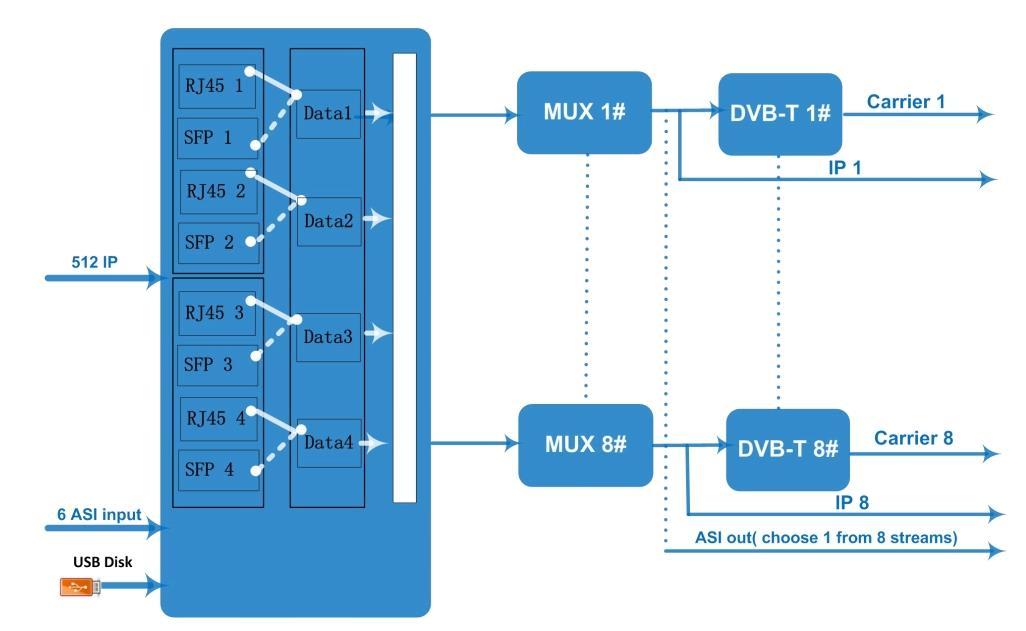

Für 8 Träger aus:

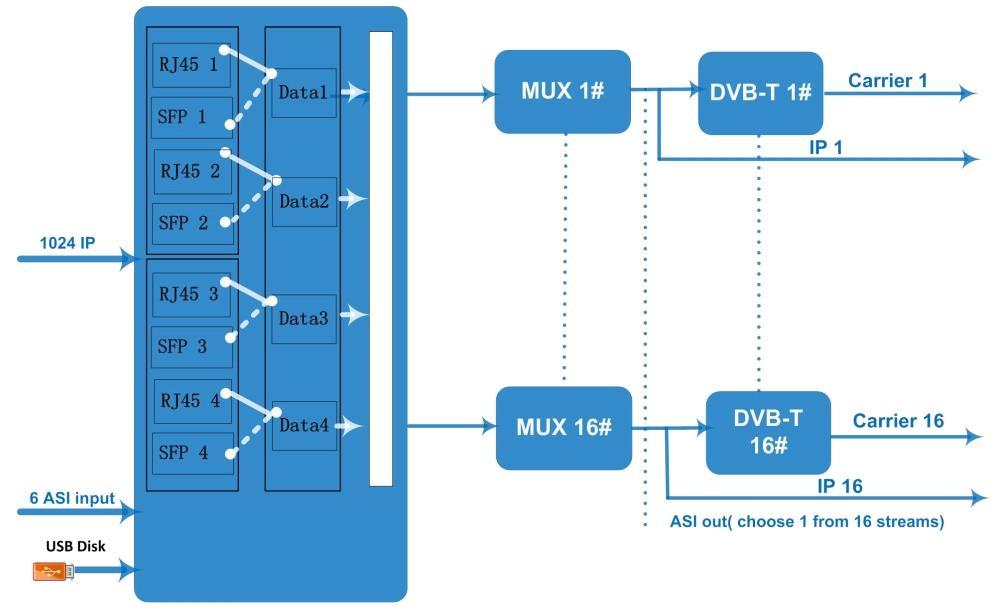

Für 16 Träger aus:
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

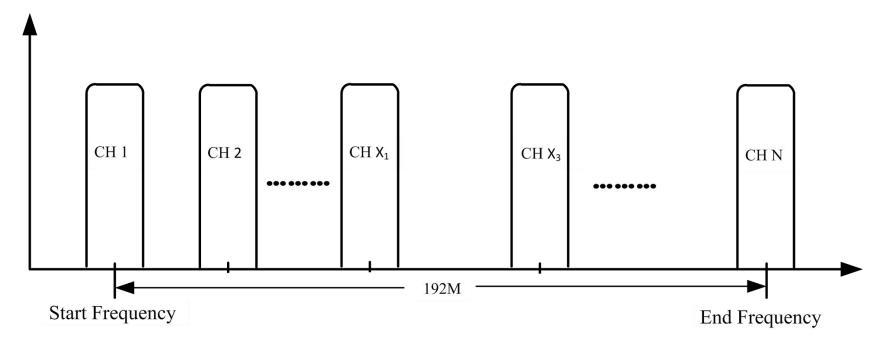

Abbildung der Trägereinstellung:
Technische Daten
Eingang Eingang
8 DVB-T-Träger: Max. 512 IP-Eingänge über Date1-Date4 100/1000M Ethernet-Port (oder SFP-Schnittstelle optional). Jeder Datenport kann max. 512 IP eingeben.
16 DVB-T-Träger: Max. 1024 IP-Eingänge über Date1-Date4 100/1000M Ethernet-Port (oder optional SFP-Schnittstelle).
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Jeder Datenport kann max. 1024 IP eingeben.
6 ASI-Eingang, BNC-Schnittstelle
Transportprotokoll TS über UDP/RTP, Unicast und Multicast, IGMP V2/V3
Übertragungsrate Max. 840 Mbit/s für jeden Eingangskanal
Eingangskanal
512 (oder 1024)
Ausgabekanal 8 (oder 16)
Max. PIDs 256 pro Kanal
Mux
Funktionen
Kanal
Modulation
Parameter
PID-Neuzuordnung (automatisch/manuell optional)
PCR genaue Anpassung
Automatische Generierung der PSI/SI-Tabelle
8 (oder 16)
Modulationsstandard ETSI EN300 744
Konstellation QPSK/16QAM/64QAM
Bandbreite 6/7/8 MHz
Trans-Modus 2K/4K/8K
FEC 1/2,2/3,3/4,5/6,7/8
Schnittstelle F-Typ-Ausgangsport für 8 (oder 16) nicht benachbarte Träger
HF-Bereich 50~960 MHz, 1-kHz-Schrittweite
HF-Ausgang
Ausgangspegel -20~+10dbm (für alle Träger), 0,5db-Schritte
MER ≥ 40 dB
ACL -55 dBc
8 (oder 16) IP-Ausgabe über UDP/RTP/RTSP, Unicast/Multicast, Data1 100/1000M
TS-Ausgang
Ethernet-Ports
2 ASI-Ausgänge, einer als Spiegel
System Webbasiertes Netzwerkmanagement
Abschied 420 mm × 440 mm × 44,5 mm (B x L x H)
Allgemein
Temperatur 0–45 °C (Betrieb), -20–80 °C (Lagerung)
Stromversorgung AC100 V±10 %, 50/60 Hz oder AC 220 V±10 %, 50/60 Hz
