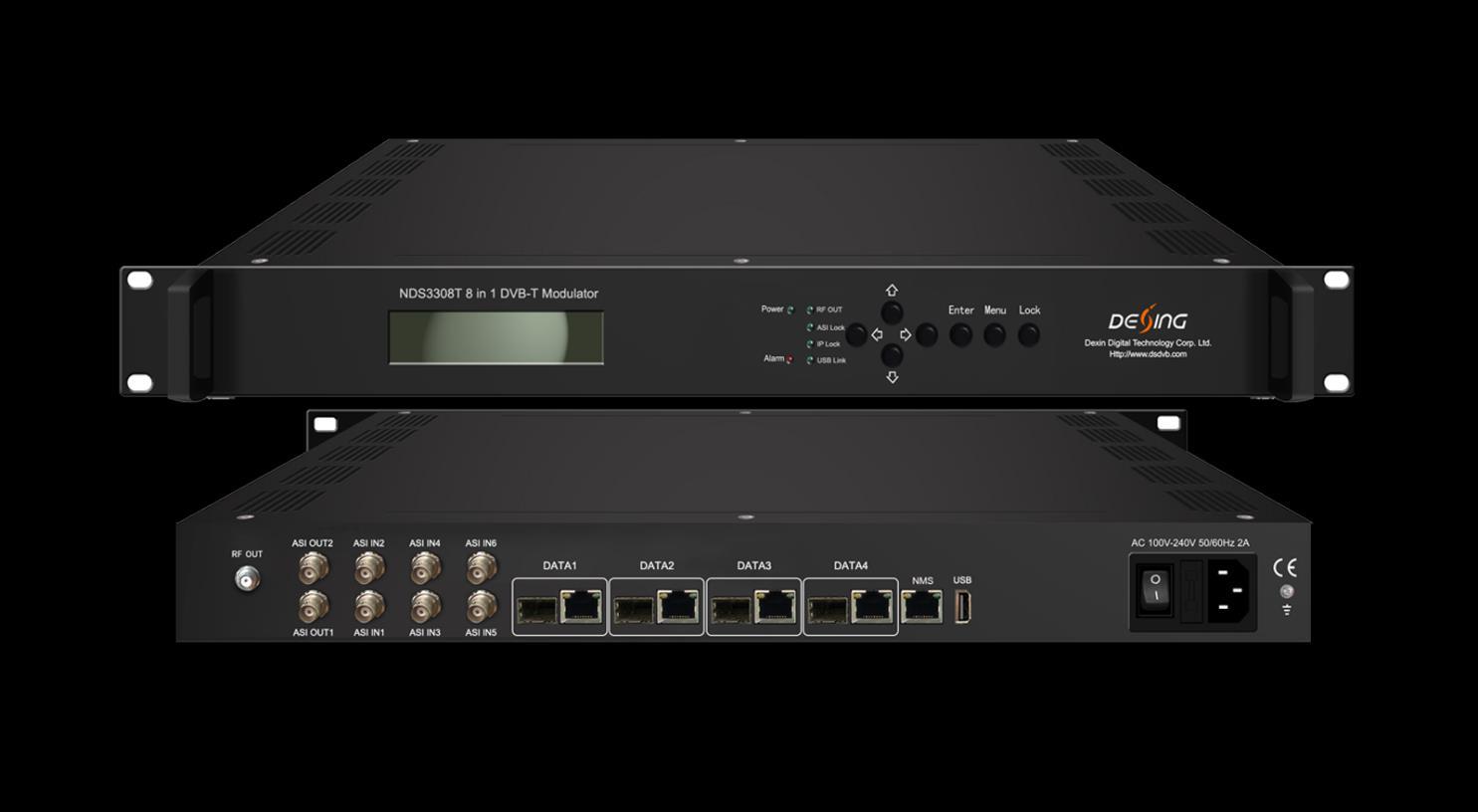

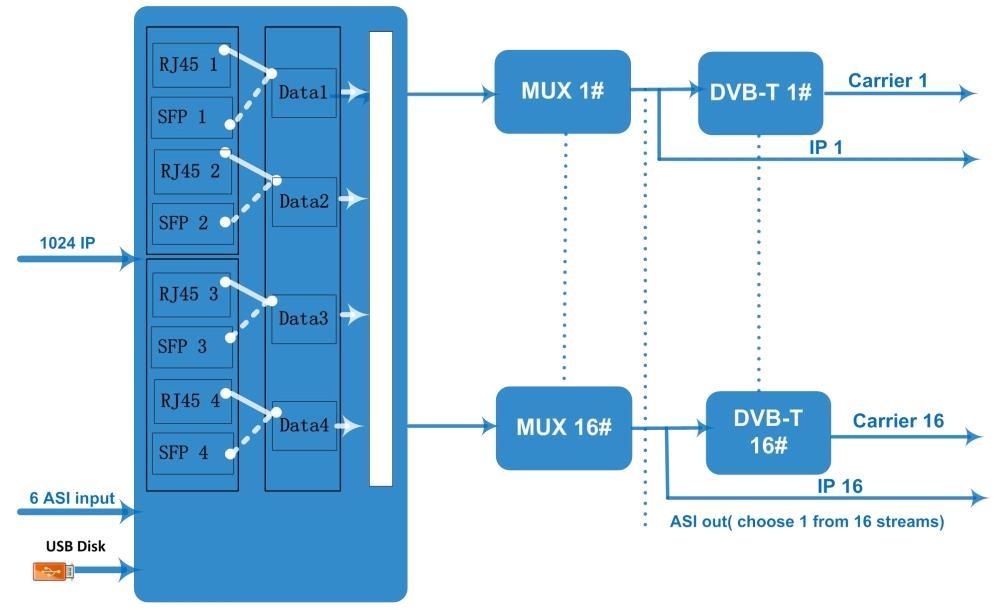

Обзор продукта Модулятор DVB-T NDS3308T (V2) 8in1 (или 16in1) это устройство «все в одном», разработанное компанией DEXIN. Он поддерживает максимум 512 (или 1024) входов IP через порт 4 GE/SFP, а также 8 входов ASI. После мультиплексирования 8 (или 16) и модуляции DVB-T он дает 8 (или 16) несмежных несущих (50 МГц ~ 960 МГц), 2 выхода ASI и 8 или 16 выходов IP (MPTS) в качестве
Устройство характеризуется высоким уровнем интеграции, высокой производительностью и низкой стоимостью. Это очень хорошо адаптируется к системе вещания DTV нового поколения.
Основные характеристики l 4 порта GE/SFP (макс. 512/1024 IP-входа):
Data1 двунаправленный порт, макс. 512 входов IP, 8 выходов IP (для версии с 8 выходами DVB-T)
Data1 двунаправленные порты, макс. 1024 IP-входа, 16 IP-выходов (для версии 16 DVB-T-выходов) Порты Data2&3&4 только для ввода
* Поддерживает точную настройку ПЦР
* Макс. 840 Мбит/с для каждого входа
* Поддерживает переназначение
*
6 входов ASI и 2 выхода ASI
* Поддержка 8 (или 16) мультиплексированных
* 8 (или 16) выходов
* Поддерживает кодировку RS(204,188)
Мукс
Транспортный
6 входов ASI, интерфейс BNC
протокол TS через UDP/RTP, одноадресная и многоадресная передача, IGMP V2/V3
Скорость
передачи Макс. 840 Мбит/с для каждого входного канала
Входной канал 512(или 1024)
Выходной канал 8 (или 16)
Макс. PID 256 на канал
Переназначение PID (автоматически/вручную по желанию)
Функции
Точная настройка ПЦР
Автоматическое создание таблицы PSI/SI
Канал 8(или 16)
Стандарт
модуляции ETSI EN300 744
Модуляция
Параметры
Созвездие QPSK/16QAM/64QAM
Пропускная способность 6/7/8 МГц
Транс режим 2К/4К/8К
ФЭК 1/2,2/3,3/4,5/6,7/8
Интерфейс Выходной порт типа F для 8 (или 16) несмежных носителей
Диапазон радиочастот 50~960 МГц, шаг 1 кГц
Уровень
Выход РЧ
ТС выход
выходного
сигнала -20~+10 дБм (для всех несущих), шаг 0,5 дБ
МЭР ≥ 40 дБ ACL -55 дБн
8 (или 16) IP-выходов по UDP/RTP/RTSP, одноадресная/многоадресная передача, порты Ethernet Data1 100/1000M
2 выхода ASI, один зеркальный
Система Веб-управление сетью
Демиссия 420мм×440мм×44,5мм (ШxДxВ)
Температура 0~45℃(эксплуатация), -20~80℃(хранение)
Общий
Источник питания AC100V±10%, 50/60Гц или AC 220V±10%, 50/60Гц
