8in1/16in1/24in1 DVB-T Modulator
Produktübersicht
Der NDS3308T 8in1/16in1/24in1 DVB-T-Modulator ist ein von DEXIN entwickeltes All-in-One-Gerät. Es unterstützt maximal 256 (oder 512 oder 768) IP-Eingänge über den GE/SFP-Port und verfügt über 8 (oder 16 oder 24) Multiplexkanäle und 8 (oder 16 oder 24) DVB-T-Modulationskanäle von nicht benachbarten Trägern (50 MHz bis 960 MHz). Das Gerät zeichnet sich durch einen hohen Integrationsgrad, hohe Leistung und niedrige Kosten aus. Es ist sehr gut an DTV-Übertragungssysteme der neuen Generation anpassbar.
Hauptmerkmale
* 3 GE-Ports für IP-Ein- und -Ausgang – Version I und II 6 GE-Ports (4*RJ45, 2*SFP), Daten 1-4 für IP-Eingang (RJ45/SFP), Daten 3-4 für IP-Ausgang –Version III
* Max. 840 Mbit/s für jeden Eingang
* Unterstützt genaue PCR-Anpassung
* Unterstützt PID-Neuzuordnung und PSI/SI-Bearbeitung
* Unterstützt bis zu 180 PID-Neuzuordnungen pro Kanal
* Unterstützt 8 (oder 16 oder 24) multiplexierte TS über UDP/RTP/RTSP-Ausgang
* 8 (oder 16 oder 24) DVB-T-Nicht-Benachbarungsträger-Ausgänge, konform mit ETSI EN300 744-Standard
* Unterstützt RS (204,188) Kodierung
* Unterstützt webbasiertes NetzwerkmanagementProduktübersicht
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Diagramm der inneren Prinzipien

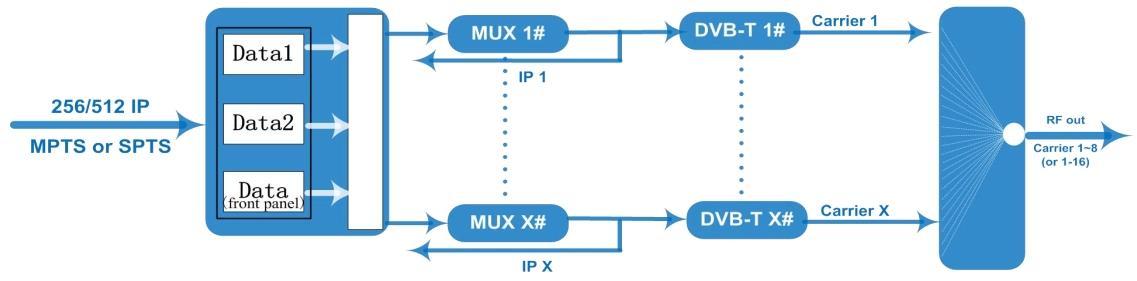

Version I und II – für 8 und 16 Träger heraus):

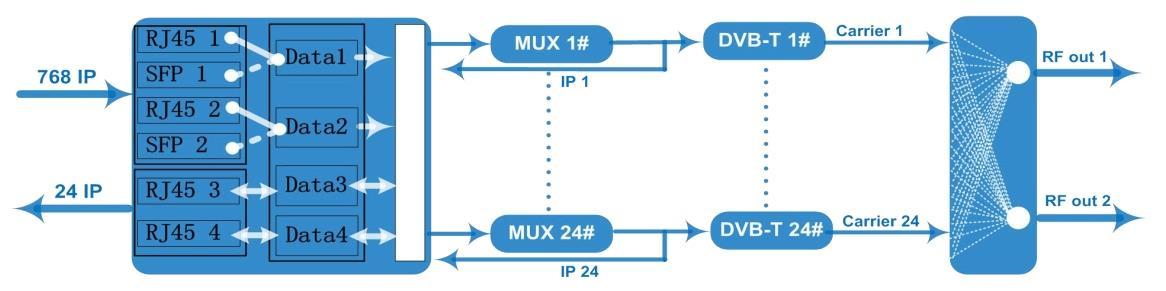

Version III - Für 24 Träger aus)::

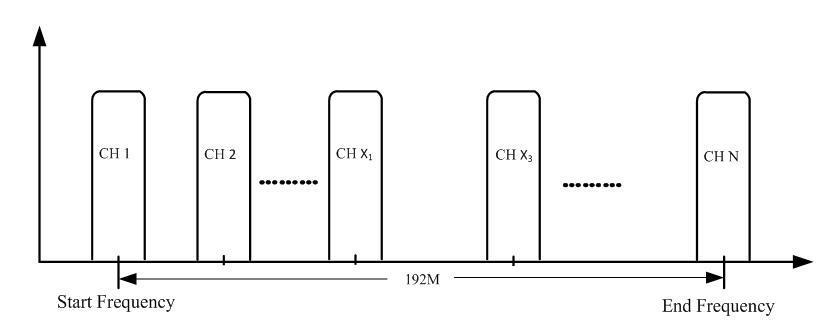

Abbildung: Trägereinstellung
Technische Daten
Eingang Eingang
Max. 256/512 IP-Eingänge über 3 (Datenport auf der Vorderseite, Daten 1 und Daten 2) 100/1000M Ethernet-Ports (SFP-Schnittstelle optional). - Für Version I und II
Max. 768 IP-Eingänge über Datenports 1 bis 4 100/1000M
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Ethernet-Ports (alternativ RJ45- und SFP-Schnittstelle). –Für
Version III
Transportprotokoll TS über UDP/RTP, Unicast und Multicast, IGMP V2/V3
Übertragungsrate Max. 840 Mbit/s für jeden Eingangskanal
Eingangskanal
Mux
256 IP-Streams – Version I
512 IP-Streams – Version II
768 IP-Streams – Version III
Ausgabekanal 8 (oder 16 oder 24)
Max. PIDs
Funktionen
Ausgabekanal
Modulation
Parameter
180 pro Kanal
PID-Neuzuordnung (automatisch/manuell optional)
PCR genaue Anpassung
Automatische Generierung der PSI/SI-Tabelle
Ausgang für 8 nicht benachbarte Träger - Version I
Ausgang für 16 nicht benachbarte Träger - Version II
Ausgang für 24 nicht benachbarte Träger - Version III
Modulationsstandard ETSI EN300 744
Konstellation QPSK/16QAM/64QAM
Bandbreite 6/7/8 MHz
Trans-Modus 2K/4K/8K
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Schnittstelle
HF-Ausgang
TS-Ausgang
F-Typ-Ausgangsport für 8 (oder 16) nicht benachbarte Träger
HF-Bereich 50~960 MHz, 1-kHz-Schrittweite
Ausgangspegel -20~+10dbm (für alle Träger), 0,5db-Schritte
MER ≥ 40 dB
ACL -55 dBc
8 (oder 16 oder 24) IP-Ausgabe über UDP/RTP/RTSP, Unicast/Multicast, 2 100/1000M Ethernet-Ports
System Webbasiertes Netzwerkmanagement
Abschied 420 mm × 440 mm × 44,5 mm (B x L x H)
Allgemein
Temperatur 0–45 °C (Betrieb), -20–80 °C (Lagerung)
Stromversorgung AC 100 V ± 10 %, 50/60 Hz oder AC 220 V ± 10 %, 50/60 Hz
Bestellanleitung:
Version I Version II Version III
256 IP-Eingang zu 8-Kanal-DVB-T-Trägerausgang, 8 IP-Ausgang X
512 IP-Eingang zu 16-Kanal-DVB-T-Trägerausgang, 16 IP-Ausgang X
768 IP-Eingang zu 24-Kanal-DVB-T-Trägerausgang, 24 IP-Ausgang X
