* 3 GE-Ports für IP-Ein- und -Ausgang
* Unterstützt 8 (oder 16) Multiplex-TS über UDP/RTP/RTSP-Ausgang
* 8 (oder 16) nicht benachbarte Trägerausgänge, konform mit ISDB-Tb (ARIB STD-B31)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
* GE/SFP-Port-Alternative, mit Data1 bidirektional für Datenein-/-ausgang und Data2-4 unidirektional für Dateneingang
* Unterstützt 6 ASI-Eingänge und 2 ASI-Ausgänge als Spiegel, TS-Dateieingabe über USB-Festplatte
* Unterstützt 8 (oder 16) Multiplex-TS über UDP/RTP/RTSP-Ausgang
* 8 (oder 16) ISDB-T-Nicht-Benachbarungsträger-Ausgänge, konform mit ARIB STD-B31-Standard
Produktübersicht
Der ISDB-T-Modulator NDS3306I ist das neueste Mux-Modulationsgerät, das von DEXIN entwickelt wurde. Es konvertiert IP-Streams in 8 (oder 16) ISDB-T-Nicht-Benachbarungsträger, die über die HF-Schnittstelle ausgegeben werden. Das Gerät zeichnet sich außerdem durch einen hohen Integrationsgrad, hohe Leistung und niedrige Kosten aus. Es ist sehr gut an DTV-Übertragungssysteme der neuen Generation anpassbar.
Hauptmerkmale
* Max. 840 Mbit/s für jeden GE-Eingang
* Unterstützt genaue PCR-Anpassung
* Unterstützt CA-Filterung, PID-Neuzuordnung und PSI/SI-Bearbeitung
* Unterstützt bis zu 256 PIDS-Neuzuordnungen pro Kanal
* 8 (oder 16) nicht benachbarte Trägerausgänge, konform mit ISDB-Tb (ARIB STD-B31)
* Unterstützt webbasiertes Netzwerkmanagement
Diagramm der inneren Prinzipien
(V 1, 8-Kanal- oder 16-Kanal-Ausgang optional)
Kontakt: Tomleequan E-Mail: sales@fmuser.com
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

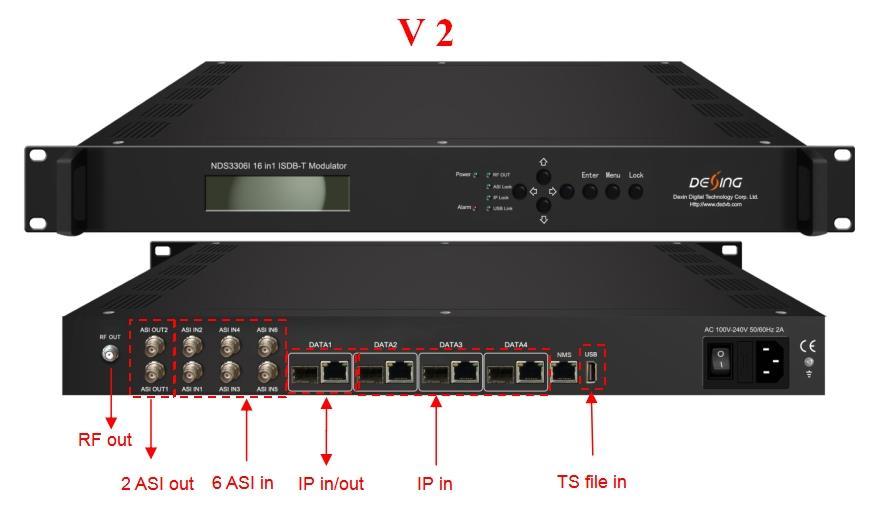

(V 2, 8-Kanal- oder 16-Kanal-Ausgang optional)
Abbildung der Trägereinstellung:
Technische Daten
Eingang Eingang
Max. 512 (oder 1024) IP-Eingänge über 100/1000M Ethernet-Port (SFP-Schnittstelle optional) über UDP/RTP, Unicast und Multicast, IGMP V2/V3, max. 840 Mbit/s für jeden GE-Eingang
6 ASI-Eingang, BNC-Schnittstelle - nur für V2 TS-Dateieingabe über USB-Festplatte – nur für V2
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Tomleequan E-Mail:
Eingangskanal 512 (oder 1024)
Ausgabekanal 8 (oder 16)
Max. PIDs 256 pro Kanal
Mux
Modulation
Parameter
Funktionen
HF-Ausgang
TS-Ausgang
System
PID-Neuzuordnung (automatisch/manuell optional)
PCR genaue Anpassung
Automatische Generierung der PSI/SI-Tabelle
Standard ARIB STD-B31
Bandbreite 6M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/32, 1/16, 1/8, 1/4
Übertragungsmodus 2K, 4K, 8K
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40 dB
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgangspegel -20 dBm ~ +10 dBm (87 ~ 117 dBµV), 0,1 dB-Schritte
Ausgabekanal 8 (oder 16) nicht benachbarte Träger ausgeben
Schnittstelle 1 F-Typ-Anschluss, 75 Ω Impedanz
ACLR -50 dBc
8 (oder 16) IP-Ausgabe über UDP/RTP/RTSP, Unicast/Multicast 100/1000M Ethernet-Ports
2 ASI-Ausgänge, einer als Spiegel - nur für V2
Webbasiertes NMS-Management;
LCD+Tastatur-Verwaltung – nur für V2
Abschied
Allgemein
480 mm × 327 mm × 44,5 mm (B x L x H)
Gewicht 5,5 kg
Temperatur 0–45 °C (Betrieb), -20–80 °C (Lagerung)
Stromversorgung AC 100 V ± 10 %, 50/60 Hz oder AC 220 V ± 10 %, 50/60 Hz
Bestellanleitung: Version 1 Version 2 8-Kanal-Model l 16-Kanal-Model l 8-Kanal-Model l 16-Kanal-Model l
512 IP-Eingang zu 8-Kanal-ISDB-T-Trägerausgang, 8 IP-Ausgang X X
1024 IP-Eingang zu 16-Kanal-ISDB-T-Trägerausgang X X
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
, 16 IP-Ausgang
6 ASI-Eingabe und TS-Dateieingabe über USB-Festplatte
Kontakt: Tomleequan E-Mail:
