Основные характеристики l 6 портов GE (4*RJ45, 2*SFP), порты 1-2 для ввода данных (RJ45/SFP), порты 3-4 для вывода данных l Макс. 840 Мбит/с для каждого входа GE l Поддерживает точную настройку ПЦР
l Поддерживает фильтрацию CA, переназначение PID и редактирование PSI/SI
l Поддерживает до 256 переназначений PIDS на канал
l Поддержка 24 выходных IP-адресов через порты данных 3 и 4 (на каждую дочернюю плату) по UDP/RTP/RTSP
l 24 (или 48) несмежных выходных несущих, соответствующих ISDB-Tb (ARIB STD-B31)
l Поддержка управления сетью через веб-интерфейс

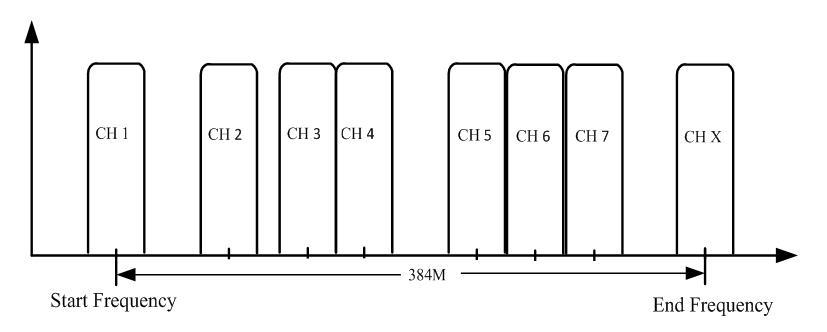

Внутренняя принципиальная схема ( 24 носителя на каждую дочернюю карту): Иллюстрация настройки оператора
Технические характеристики Вход Вход
Транспортный
Мукс
Макс. 1024 IP-входа через порты данных 1 и 2, порты Ethernet 100/1000M на дочернюю
интерфейс RJ45 и SFP)
протокол TS через UDP/RTP, одноадресная и многоадресная передача, IGMP V2/V3
Скорость передачи Макс. 840 Мбит/с для каждого входа GE
Входной канал 1024 IP-потока
Выходной канал 24 (или 48)
Макс. PID 256 на канал
Функции
Переназначение PID (автоматически/вручную по желанию) Точная настройка ПЦР Автоматическое создание таблицы PSI/SI
Стандарт ARIB STD-B31
Пропускная
способность 6М
Созвездие QPSK, 16QAM, 64QAM
Защитный
интервал 1/32, 1/16, 1/8, 1/4
Модуляция
Параметры
Режим передачи 2К, 4К, 8К
Скорость кода 1/2, 2/3, 3/4, 5/6, 7/8
МЭР ≥40дБ
частота РЧ 50~960 МГц, шаг 1 кГц
Уровень выходного
сигнала РЧ -20 дБм~+10 дБм(87~117 дБмкВ), шаг 0,1 дБ
Выходной канал 24 (или 48) несмежных выходных носителей
Интерфейс
Выход РЧ
2 зеркальных выхода порта F-типа, сопротивление 75 Оммодель 24 канала 4 порта типа F (по 2 порта на каждой дочерней плате ), сопротивление
1024 IP-входа на 24 канала ISDB-T-несущих, 24 IP-
(с одной картой)
1024 x2 IP вход для 24ch x2 ISDB-T выход несущих, 24 x2 IP выхода (с двумя дочерними картами) х
10G Ethernet
Двойной источник питания Согласно заказу Согласно заказу
