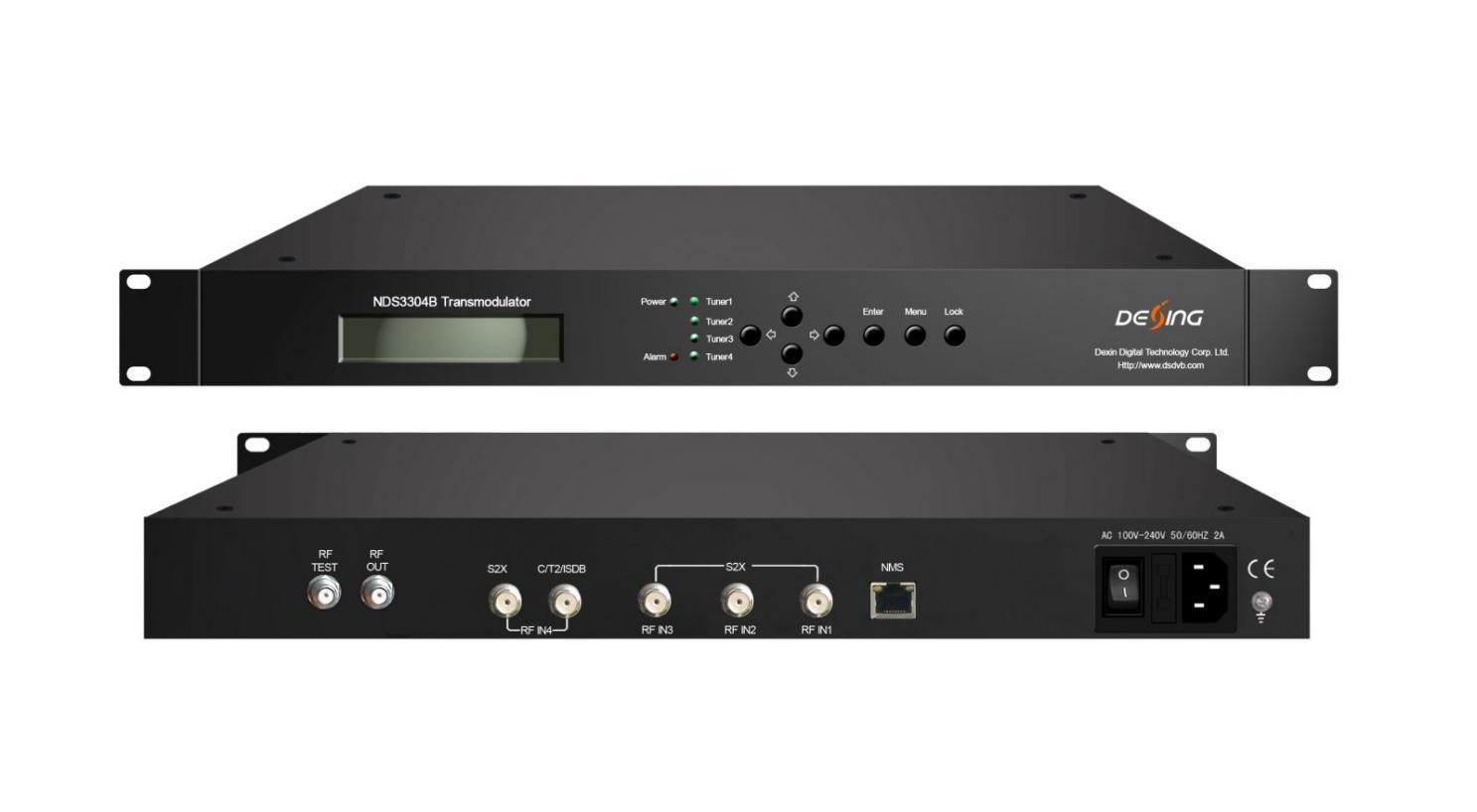

NDS3304BT Transmodulator
Gliederung
NDS3304BT ist ein kostengünstiger DVB-C/T-Transmodulator, der gemäß dem DVB-C- und DVB-T-Standard entwickelt wurde. Er unterstützt 4 Tuner-Eingänge. Nach der Demodulation und erneuten Multiplexierung gibt er 4 DVB-C-RF- oder 2 DVB-T-RF-Ausgänge aus. Die BISS-Funktion ist ebenfalls integriert, um Multiplex-Programme zu entschlüsseln. Dank seiner geringen Kosten und hohen Leistung bietet es Betreibern verschiedene Lösungen zur Weiterverteilung von Inhalten.
Hauptmerkmale
* Demodulieren + erneutes Multiplexieren + BISS-Entschlüsselung + Modulation in einer Box
* Unterstützt 4 Tuner-Eingänge ( 3* DVB-S/S2/S2X+1*DVB-S/S2/S2X oder 1*DVB-C/T/T2/ISDB-T)
* Unterstützt BISS-Entschlüsselung (bis zu 60 Mbit/s)
* Unterstützt 4 DVB-C RF oder 2 DVB-T RF aus
* Unterstützt PID - Passthrough
* LCD / Tastatur und webbasierte NMS-Bedienung und Upgrade über das Web
Prinzipdiagramm
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

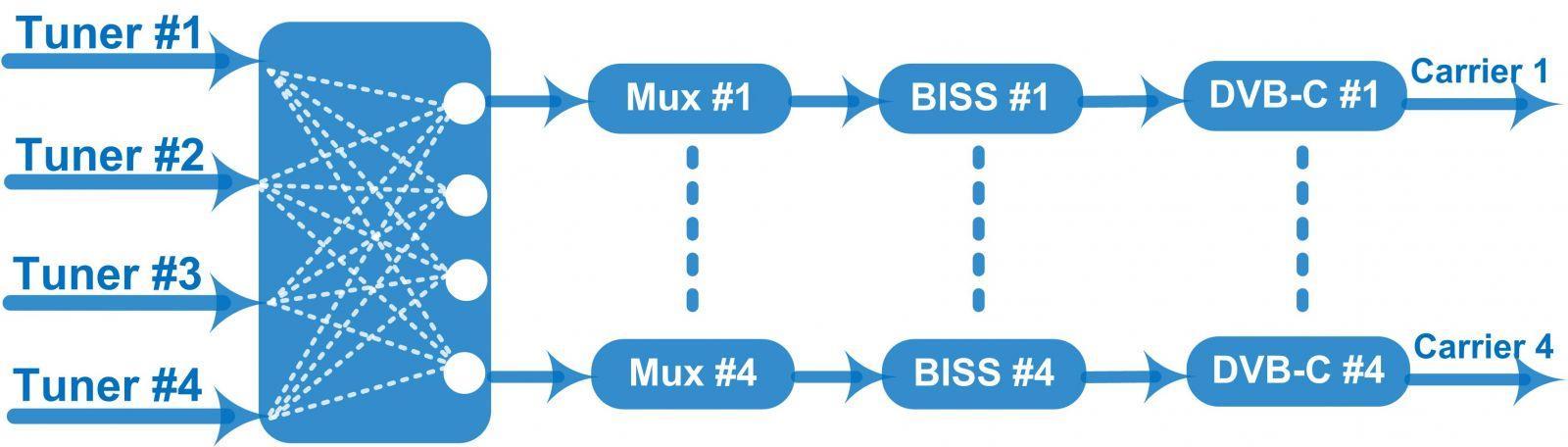

4 DVB-C HF-Ausgänge

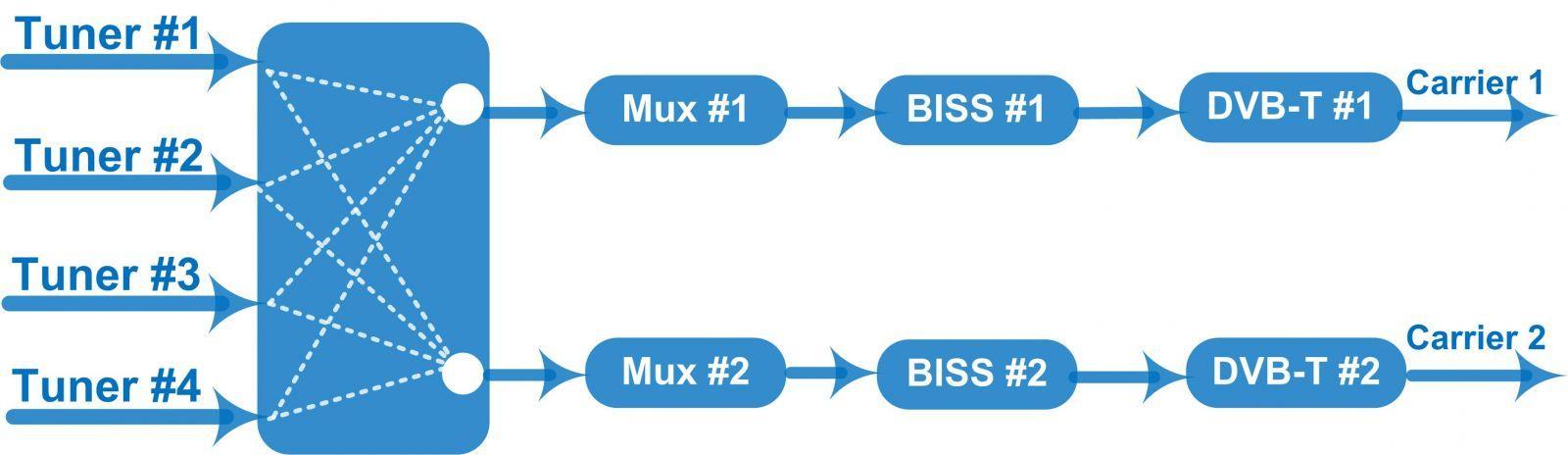

2 DVB-T HF-Ausgänge
Technische Daten
Eingang
4 Tuner-Eingänge (3*DVB-S/S2/S2X+1*DVB-S/S2/S2X oder 1*DVB-C/T/T2/ISDB-T)
Eingangsfrequenz 6 0 MHz~890 MHz
Standard J.83A (DVB-C), J.83C J.83B
DVB-C
Multi-Mode-T uner umschaltbar
Tuner-Sekt ion
DVB-T/T2
Konstellation 16/32/64/128/ 256 QAM 64/2 56 QAM
Eingangsfrequenz 60 MHz~890 MHz
Bandbreite 5/6/7/8 M
Bandbreite
ISDB-T Eingangsfrequenz 60 MHz~890 MHz
Eingangsfrequenz 950-2150MHz
Symbolrate
DVB-S
FEC-Demodulation
QPSK: 0,5 bis 45 Msps
1/2, 2/3, 3/4, 5/6, 7/8
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Maximale Eingangsbitrate ≤140 Mbit/s
Eingangsfrequenz 950-2150MHz
Symbolrate
DVB-S2
DVB-S2X
FEC-Demodulation
QPSK/8PSK/16APSK: 0,5–45 Msps; 32APSK: 0,5 bis 40 Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Maximale Eingangsbitrate ≤140 Mbit/s
Eingangsfrequenz 950-2150MHz
Symbolrate
FEC-Demodulation
QPSK/8PSK/16APSK: 0,5–45 Msps; 8APSK: 0,5–40 Msps; 32APSK: 0,5 bis 40 Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18 8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Multiplexen
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Maximale
PID-Neuzuordn ung
Funktion
BISS-Entschlüsselung
Maximale Eingangsbitrate ≤140 Mbit/s
128 pro Eingangskanal
PCR genaue Anpassung
PSI/SI-Tabelle automatisch generieren
PID-Neuzuordnung
Modus 1, Modus E (bis zu 60 Mbit/s) (einzelne Programme entschlüsseln)
Standard J.83A (DVB-C), J.83B, J.83BC
Konstellation .83A
16/32/64/128/256 QAM
Bandbreite 8M 6M 6M
MER ≥43 dB
Symbolrate 5.000~7.000Msps einstellbar
DVB-C
Modulation
DVB-T
HF-Ausgang
F-Typ, 75 Ω Impedanz
4*DVB-C HF-Ausgang (benachbarte Träger)
HF-Frequenz 50~960MHz, 1KHz Schritt
HF-Ausgangsp egel -20 ~ -5 dBm, 1 dBm-Schritte
Ausgabebitrat e Max. 51,6 Mbit/s pro Kanal
Standard EN300744
Konstellation QPSK, 16QAM, 64QAM
Bandbreite 6M, 7M, 8M
MER ≥42 dB
Schutzinterval l 1/4, 1/8, 1/16, 1/32
FFT-Modus 2K, 4K, 8K
MER ≥42 dB
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
HF-Ausgang
F-Typ, 75 Ω Impedanz
2 * DVB-T HF-Ausgang
HF-Frequenz 30 ~ 999,999 MHz, 1-kHz-Schritte
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
System
Allgemein
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
HF-Ausgangsp egel -20~-5 dBm, 1 dBm-Schritte
Ausgabebitrat e Max. 31,668 Mbit/s pro Kanal
LCD/Tastatur und Webverwaltung
Sprache: English
Upgrade über das Web
Abmessungen (B×L×H) 482 mm × 180 mm × 44 mm
Ungefähres Gewicht 4 kg
Umfeld 0–45 °C (Arbeit); -20–80 °C (Lagerung)
Stromversorgung 100–240 V Wechselstrom, 50/60 Hz
