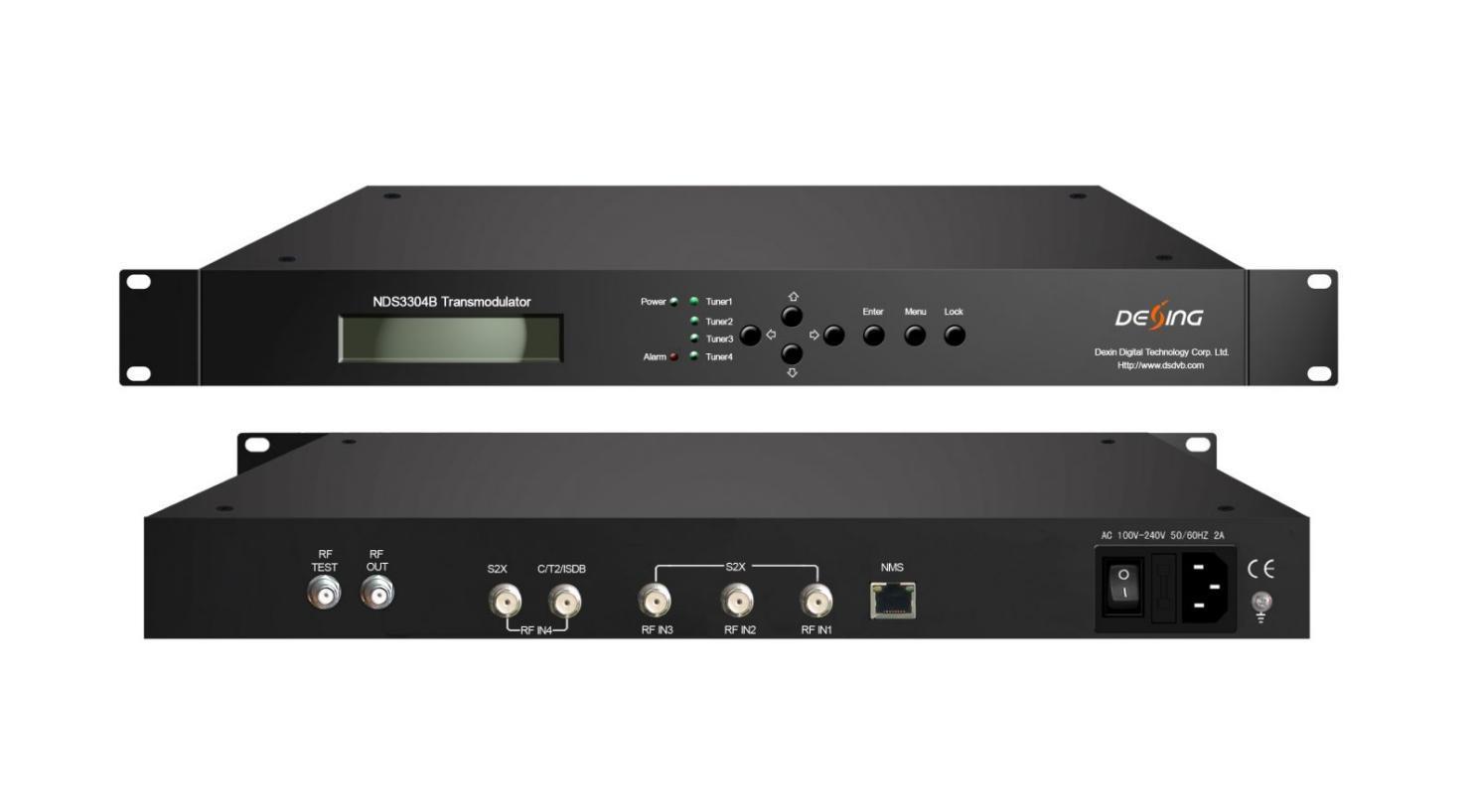

Трансмодулятор NDS3304BT
Контур NDS3304BT это экономичный трансмодулятор DVB-C/T, разработанный в соответствии со стандартами DVB-C и DVB-T. Он поддерживает вход 4 тюнеров. После демодуляции и повторного
BISS для дескремблирования мультиплексированных
Основные характеристики
* Демодуляция+ ремультиплексирование +BISS-дескремблирование+модуляция в одном корпусе
* Поддержка 4 входов тюнеров ( 3* DVB-S/S2/S2X+1*DVB-S/S2/S2X или 1*DVB-C/T/T2/ISDB-T)
* Поддержка дескремблирования BISS (до 60 Мбит/с)
* Поддержка 4 выходов DVB-C RF или 2 выходов DVB-T RF
* Поддержка сквозной передачи PID
* ЖК-дисплей/клавиатура и веб-операции NMS и обновление через
Принципиальная схема
4 выхода DVB-C RF
2
DVB-T RF
(DVB-C),
Входная
DVB-S2
Демодуляция FEC
QPSK/8PSK/16APSK:
0,5~45 Мвыб/с; 32APSK: 0,5~40 Мбит/с
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32АПСК: 3/4, 4/5, 5/6, 8/9, 9/10
Максимальный входной битрейт ≤140 Мбит/с
частота 950-2150МГц
Скорость
DVB-S2X
Демодуляция FEC
QPSK/8PSK/16APSK: 0,5~45 Мвыб/с; 8APSK: 0,5~40 Мвыб./с; 32APSK: 0,5~40 Мбит/с
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18.
8APSK: 5/9-л, 26/45-л
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-Л, 8/15-Л, 5/9-Л, 26/45, 3/ 5, 3/5-л, 28/45, 23/36, 2/3-л, 25/36, 13/18, 7/9, 77/90
32АПСК: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-Л, 32/45, 11/15, 7/9
ие PID
Функция
Дескремблирование BISS
Точная настройка ПЦР
Автоматически генерировать таблицу PSI/SI
Переназначение PID
Режим 1, режим E (до 60 Мбит/с) (декодирование индивидуальной программы)
Стандарт J.83A (DVB-C), J.83B, J.83BC
Созвездие .83А Дж.83Б J.83C 16/32/64/128/256Q
Пропускна
я
способнос
ть
МЭР ≥43дБ
Скорость
DVB-C
Модуляция
DVB-T
передачи
символов 5.000~7.000Msps регулируемая
РЧ выход
Тип F, сопротивление 75 Ом
4*DVB-C RF выхода (соседние несущие)
частота РЧ 50~960 МГц, шаг 1 кГц
Уровень
выходного
сигнала РЧ -20~ -5 дБм, шаг 1 дБм
Выходной
битрейт Макс. 51,6 Мбит/с на канал
Стандарт EN300744
Созвездие QPSK, 16QAM, 64QAM
Пропускна
я
способнос
ть 6М, 7М, 8М
МЭР ≥42 дБ
Защитный
интервал 1/4, 1/8, 1/16, 1/32
режим
БПФ 2К,4К, 8К
МЭР ≥42 дБ
Система
Общий
Скорость
кода 1/2, 2/3, 3/4, 5/6, 7/8
выход РЧ
Тип F, сопротивление 75 Ом 2*DVB-T RF выхода
частота РЧ 30~999,999 МГц, шаг 1 кГц
Уровень
выходного сигнала RF -20~-5 дБм, шаг 1 дБм
Выходной битрейт Макс. 31,668 Мбит/с на канал
ЖК-дисплей/клавиатура и веб-управление
Язык: английский
обновление через Интернет
Размеры (Ш×Д×В) 482мм×180мм×44мм
Приблизительный вес 4 кг
Среда 0~45℃(Работа);-20~80℃(Хранение)
Требования к питанию
