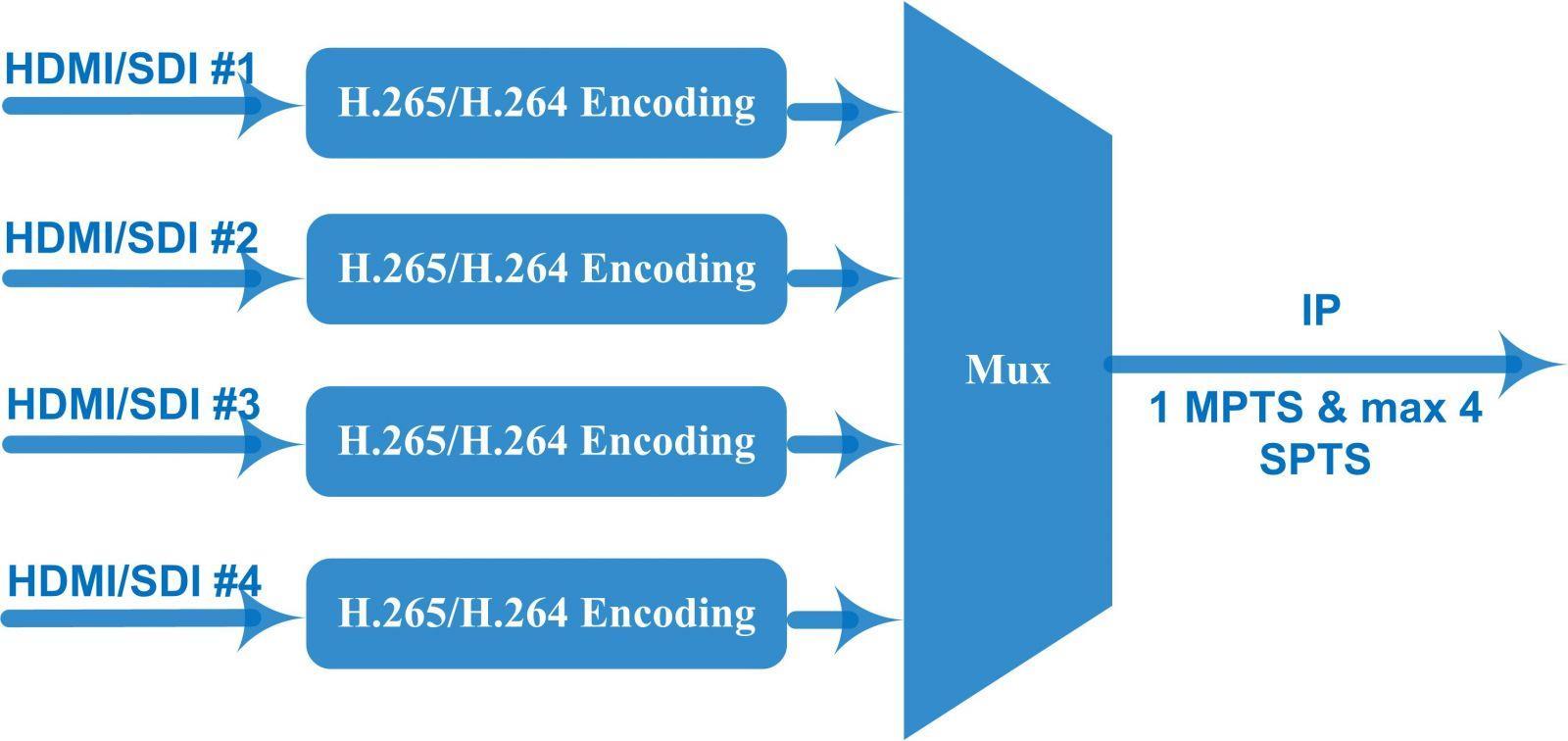

Prinzipdiagramm pro Modul (die Anzahl der Kodierungskanäle hängt vom Kodierungsformat und der Auflösung ab)
Kontakt: Tomleequan E-Mail:
Technische Daten
Eingang 4/8/12×HD-SDI oder HDMI (1.4) Eingänge optional, HDCP 1.4
Kodierungsformat HEVC/ H.265 , MPEG 4 AVC/H.264
Eingang
Video Codierung
Auflösung (HDMI V1 und SDI)
Ausgabe HEVC/H.265 MPEG-4 AVC/H.264
4*1080P-50 4*1080P-50 2 * 1080P-50
4*1080P-60 4*1080P-60 2 * 1080P-60
4*1080I-50 4*1080P-50 4*1080I-50 2 * 1080P-50
4*1080I-60 4*1080P-60 4*1080I-60 2 * 1080P-60
4*720P-50 4*720P-50 4*720P-50
4*720P-60 4*720P-60 4*720P-60
3840×2160_30P, 3840×2160_29,97P (Kodierung von 2 Kanälen pro Modul für H.265 und Kodierung von 1 Kanal für H.264)
Auflösung (HDMI V2)
1920×1080_60P,1920×1080_59.94P,1920×1080_50P, (Kodierung von 4 Kanälen pro Modul für H.265 und Kodierung von 2 Kanälen für H.264)
1280×720_60P, 1280×720_59,94P, 1280×720_50P (Kodierung von 4 Kanälen pro Modul für H.264 und H.265)
Farbsättigung 4:2:0
Bitrate 0,5 Mbit/s bis 20 Mbit/s (jeder Kanal)
Ratenkontrolle CBR/VBR
GOP-Struktur IBBP, IPPP
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Audiokodierung
Erweiterte
Kontakt: Tomleequan E-Mail:
Vorbehandlung
Kodierungsformat
Deinterlacing, Rauschunterdrückung, Schärfung
MPEG-1 Schicht 2, LC-AAC, HE-AAC, HE-AAC V2, AC3-Passthrough
Abtastrate 48 kHz
Bitrate (jeder Kanal)
Stream-Ausgabe
System
Verschiedenes
48 Kbit/s – 384 Kbit/s (MPEG-1 Layer 2 und LC-AAC)
24 Kbit/s bis 128 Kbit/s (HE-AAC)
18 Kbit/s bis 56 Kbit/s (HE-AAC V2)
Audioverstärkung 0 bis 255
IP-Ausgabe (1 MPTS und maximal 4 SPTS) über UDP/RTP/RTSP pro Modul, 1000M/100M Base-T-Ethernet-Schnittstelle (Unicast/Multicast); IPv4-,
IPv6-Ausgabe
IP-Nullpaketfilter
Webbasierte Verwaltung
Chinesisch-Englische Bedienoberfläche
Ethernet-Software-Upgrade
Abmessungen (B x L x H) 482 mm × 328 mm × 44 mm
Ungefähres Gewicht 5 kg
Temperatur
Leistung
Bestellanleitung
NDS3224V HDMI V1
0–45 °C (Arbeit), -20–80 °C (Lagerung)
Wechselstrom 100 V – 220 V ± 10 %, 50/60 Hz

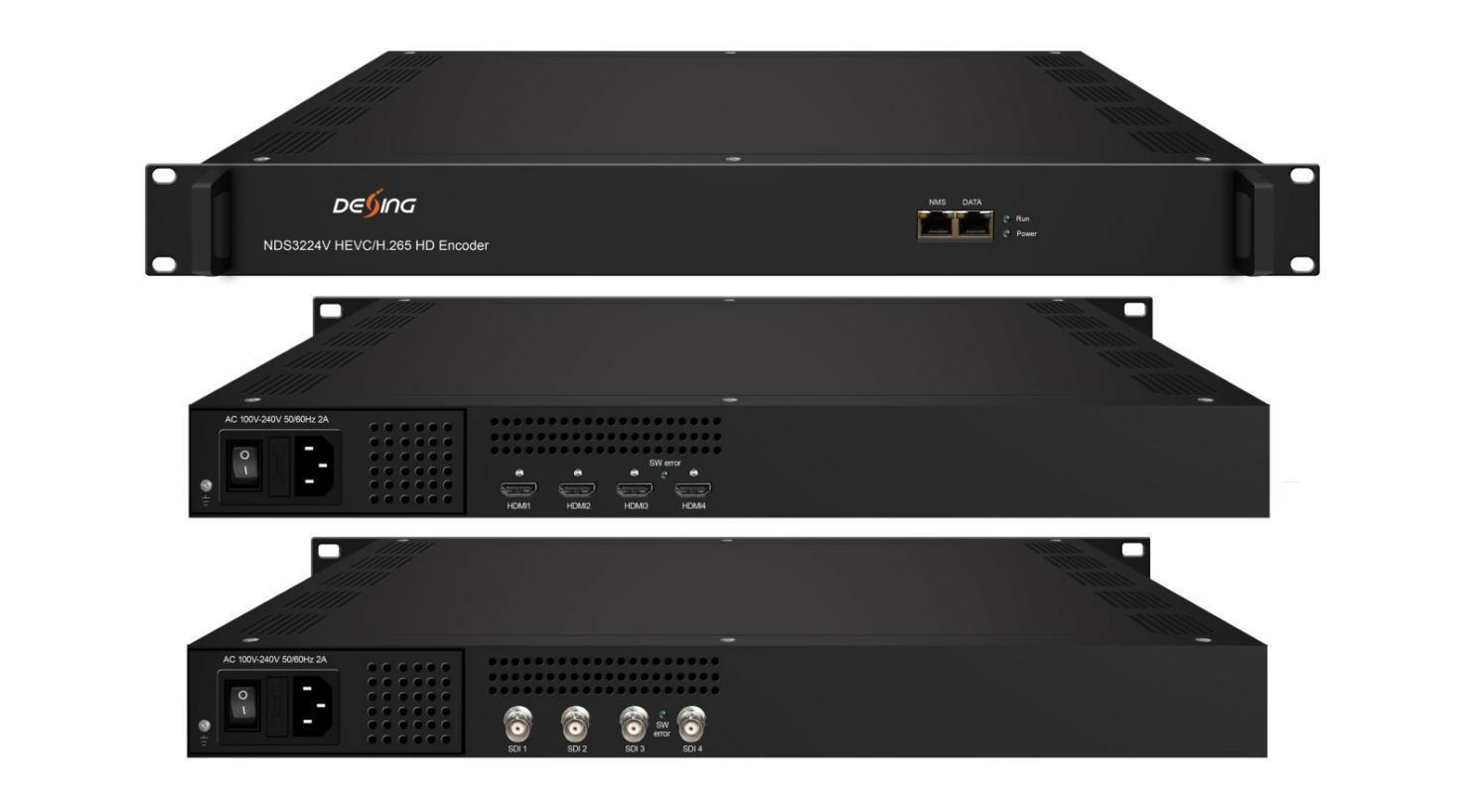

NDS3224V
Auflösung 1080p, 1080i, 720p 4K-30p, 1080p, 720p 1080p, 1080i, 720p

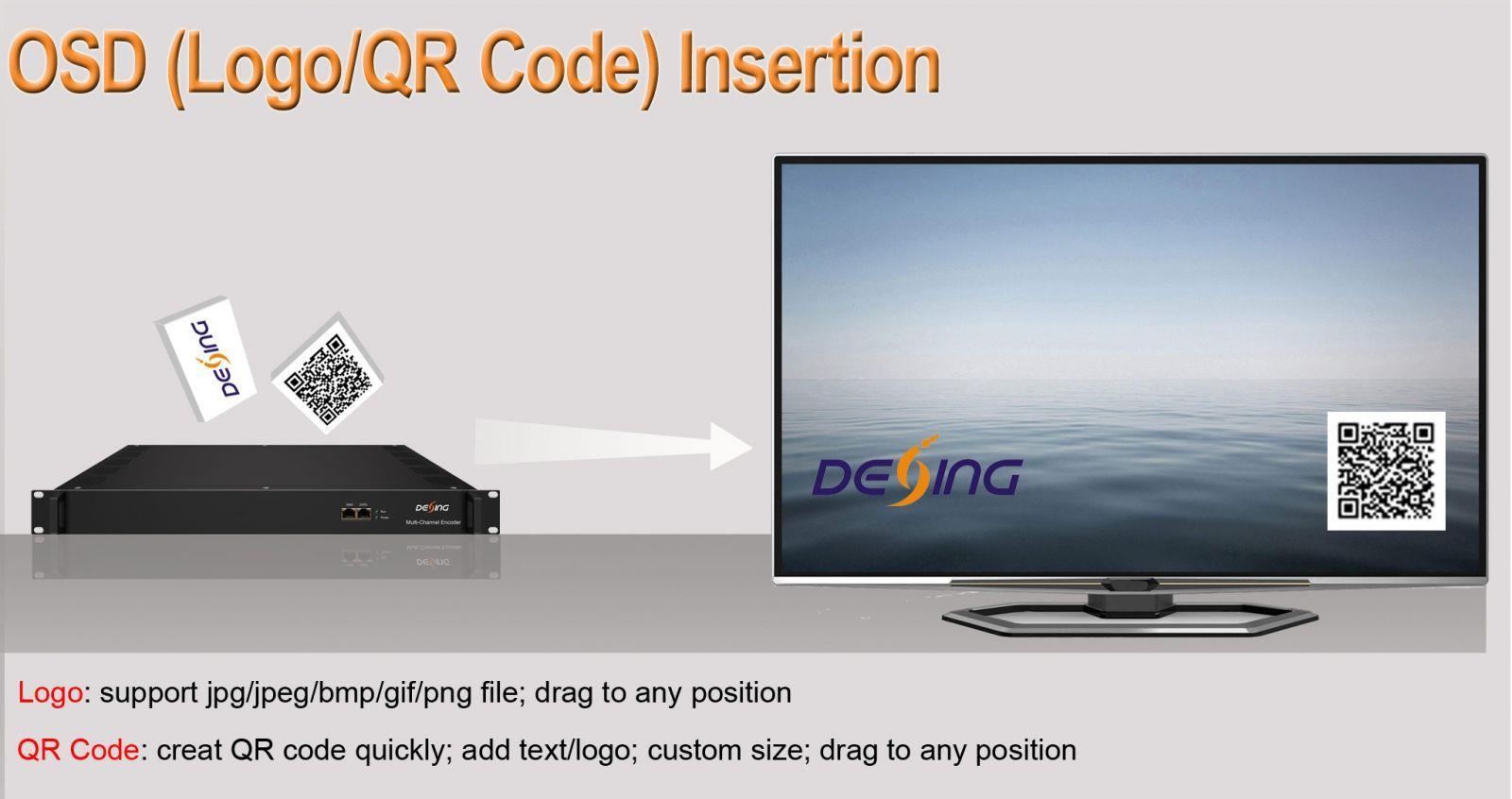

OSD (Logo/QR-Code)
Einfügefunktion
Unterstützung N / A optional
Vorteile des Dexin HEVC/H.265-Encoders
1. Bereitstellung eines reibungslosen TS für Modulatoren Der Dexin HEVC/H.265-Encoder verwendet einen Fujitsu-Chip, der im Vergleich zu anderen Codierchips eine stabile Bitrate mit geringeren Schwankungen bietet und so Modulatoren einen reibungslosen TS bietet. Er wird häufig in verschiedenen digitalen Verteilungssystemen wie CATV-Digitalkopfstellen, Satelliten- und terrestrischem Digitalfernsehen usw. verwendet.
2. Kodierung mit dem höchsten Komprimierungsformat – B-Frame (IBBP)
Was ist ein B-Frame?
In den verschiedenen Videoalgorithmen werden drei Hauptbildtypen verwendet: I, P und B. Sie unterscheiden sich in folgenden Merkmalen:
I --Frames sind am wenigsten komprimierbar, erfordern zum Dekodieren aber keine anderen Video-Frames.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
+8613922702227
P --Frames können zur Dekomprimierung Daten aus vorherigen Frames verwenden und sind stärker komprimierbar als I- -Frames. Um die höchstmögliche Datenkomprimierung zu erreichen, können B -Frames sowohl vorherige als auch zukünftige Frames als Datenreferenz verwenden.-
Kurz gesagt ist B-Frame das höchste Komprimierungsformat, das die Verarbeitung von HD-Videos mit niedriger Bitrate ermöglicht. Ein HEVC/H.265-Encoder kann nur mit B-Frame Bandbreite sparen. In Encoderparametern wird B-Frame häufig in einer GOP-Struktur (Group of Pictures) beschrieben, beispielsweise „IBBP“.
Wie überprüft man die GOP-Struktur des Streams von einem Encoder? Bitte klicken Sie auf den folgenden Link: https://my.pcloud.com/publink/show?code=kZQNHW7ZnJBopqRQCchwqS1surdtnmd6cIjk
