Gliederung

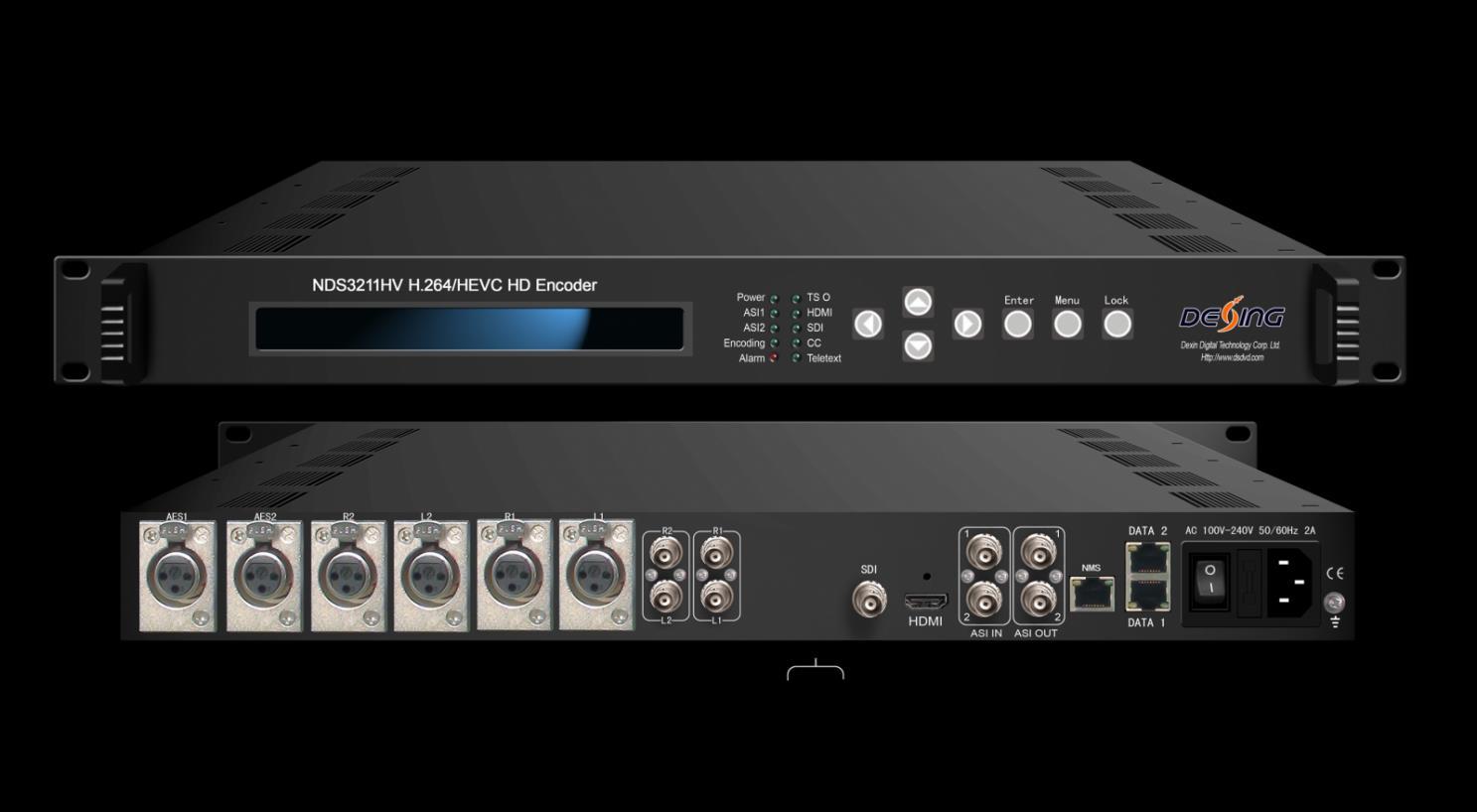

Der NDS3211HV H.264/HEVC HD Encoder ist das neue Audio- und Video-Encodergerät für den Rundfunk mit leistungsstarker Funktionalität. Es ist mit mehreren Videoeingangsschnittstellen (HDMI, HD-SDI) und Audioeingangsschnittstellen (HDMI, SDI, AES, RCA und XLR) ausgestattet, um die Kompatibilität mit verschiedenen Signalquellen zu ermöglichen.
Um den unterschiedlichen Anforderungen der Kunden gerecht zu werden, stehen mehrere Audio- und Videocodierungsformate zur Verfügung. Es werden 2 Stereo (4 Mono) unterstützt, die mit dem Video
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227 NDS3211HV HEVC- und H.264-HD-Encoder
Tomleequan E-Mail:

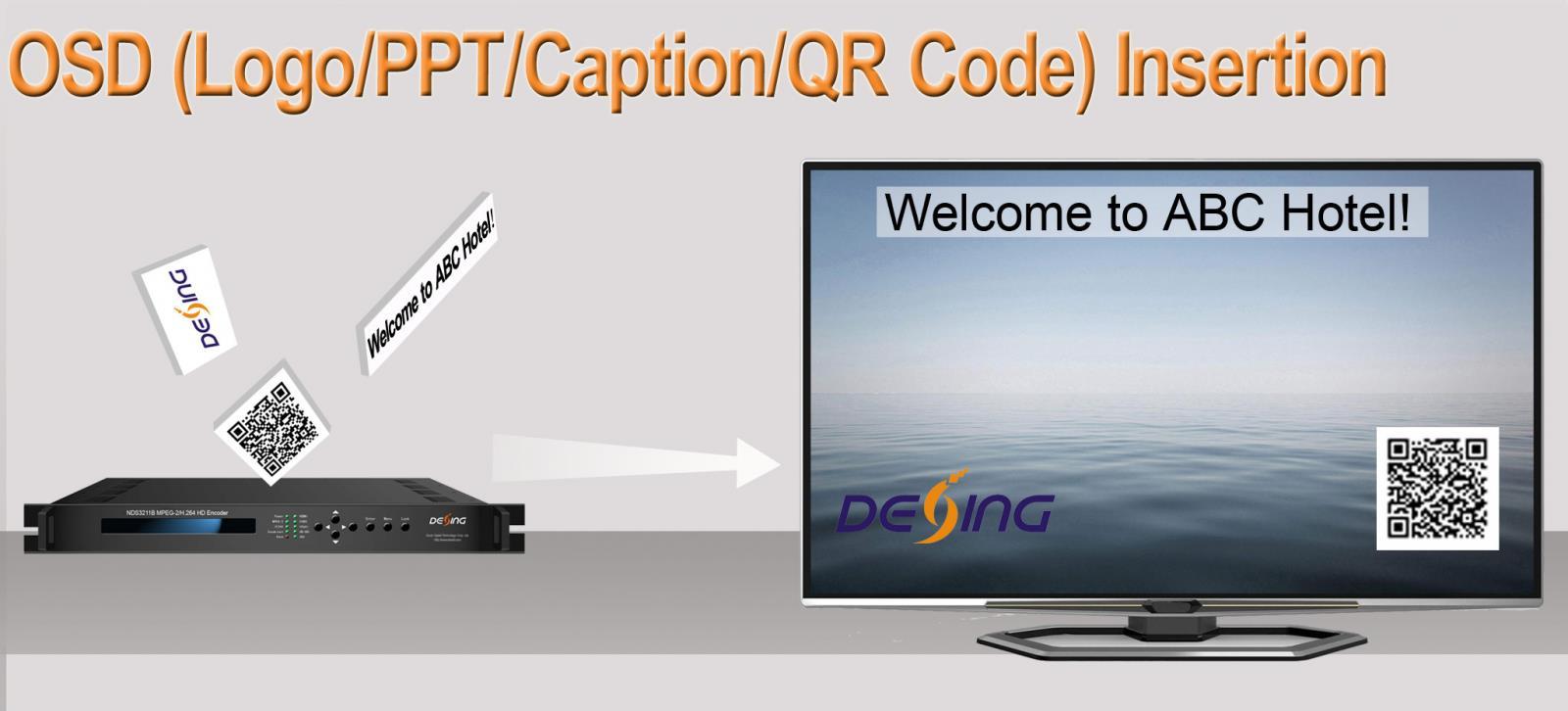

gemischt werden können, um einen Stream-Ausgang zu bilden. Das codierte Programm wird schließlich über den ASI/IP-Port in TS ausgegeben. NDS3211HV ist außerdem mit einer OSD-Einfügefunktion (QR-Code, Logo und Beschriftung) ausgestattet und kann mehrere Elemente gleichzeitig anzeigen. Der Bediener kann unabhängig von der STB Werbebilder, eigene Logos, spezielle QR-Codes und Textinhalte in den Kodierungsprozess einfügen. Dies bringt dem Produktbenutzer mehr Gewinn.
Hauptmerkmale
* Unterstützt HDMI- oder HD-SDI-Eingang
* Unterstützt das Einfügen von OSD (QR-Code, LOGO und Beschriftung)
* HEVC/H.265 HD (mit B-Frame, um eine hohe Videokomprimierungsrate und Bitratenstabilität sicherzustellen) und MPEG-4 AVC/H.264 HD-Videokodierung
* MPEG1 Layer II, HE-AAC (v1&v2), LC-AAC Audiokodierung, DD AC3 Audio-Passthrough
* Unterstützt 2 Stereoanlagen oder 4 Mono-Audio-Kodierung
* Unterstützt 2 ASI-Eingänge für Re-Mux
* Unterstützt ASI-Ausgabe und IP über UDP/RTP/RTSP-Ausgabe
* Unterstützt CC (Closed Captions) und Teletext
* LCD-/Tastatursteuerung und Webverwaltung

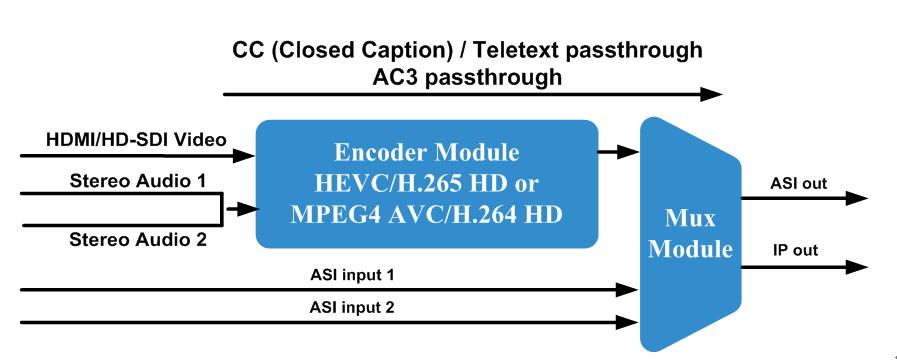

Diagramm der inneren Prinzipien
Technische Daten
Schnittstelle 1×HDMI, 1×HD-SDI
Eingang
Video
Auflösung
Ausgabe
MPEG-4 AVC/H.264 HD HEVC/H.265 HD 1920×1080p@60/59.94 1920×1080p@60/59.94 1920×1080p@60/59.94 1920×1080p@50 1920×1080p@50 1920×1080p@50 1920×1080i@60/59.94 1920×1080i@60 1920×1080p@60
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
1920×1080i @50
1920×1080p@60/30
1920×1080i@50 1920×1080p@50/25 1920×1080p@50
1280×720p@60/59.94 1280×720p@60/59.94
1280×720p@60/59.94 1280×720p@50 1280×720p@50 1280×720p@50
Encoding HEVC/H.265 HD; MPEG-4 AVC/H.264 HD
Bitrate Range
HEVC/H.265: 0.5 – 20.00 Mbps
MPEG-4 AVC/H.264: 4 – 20.00 Mbps
Rate Control CBR/VBR
GOP Structure IPPP, IBBP
Chroma 4:2:0
Interface
Audio
2×XLR, 2×AES, 2×RCA, 1×SDI (unterstützt maximal 2 synchrone Stereoverarbeitung), 1×HDMI,
Codierung MPEG-1 Layer II, HE-AAC (v1 und v2), LC-AAC, DD AC3-Passthrough
Abtastrate 48 kHz
Bitrate 48 Kbit/s bis 384 Kbit/s
Stream-Eingabe 2 ASI-Eingänge für Remux
2×ASI-Ausgangsanschlüsse, BNC-Schnittstelle
Stream-Ausgabe
Systemfunktion
1 IP (MPTS) über UDP/RTP/RTSP, 1000 Base-T Ethernet-Schnittstelle*2 mit unabhängigen IP-Adressen (Multicast/Unicast)
LCD/Tastatur und Webverwaltung
Sprache: English
Ethernet-Software-Upgrade
Maße
Allgemein
482 mm × 405 mm × 44,5 mm (B × T × H)
Temperatur 0–45 °C (Betrieb), -20–80 °C (Lagerung)
Leistung
Wechselstrom 110 V ± 10 %, 50/60 Hz; Wechselstrom 220 V ± 10 %, 50/60 Hz
Verbrauch 15 W
Technischer Vergleich
NDS3211B
NDS3211A
Chipsatz Magnum Magnum Fujitsu
NDS3211HV
Videokodierung
MPEG-2 HD/SD; MPEG-4 AVC/H.264 HD/SD
MPEG-2 HD/SD; MPEG-4 AVC/H.264 HD/SD HEVC/H.265 HD MPEG-4 AVC/H.264 HD
Bitrate 0,20 – 60,00 Mbit/s 0,25 Mbit/s bis 60,5 Mbit/s HEVC/H.265: 0,5 – 20,00 Mbit/s
MPEG-4 AVC/H.264: 4 – 20,00 Mbit/s
HDMI-Auflösung HD HD/SD HD
Audiokodierung MPEG-1 Schicht II, MPEG-1 Schicht II, MPEG-1 Layer II,
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
HE-AAC (v1 und v2), LC-AAC, DD AC3 (2.0), DD AC3-Passthrough (für SDI-Eingang)
HE-AAC (v1 und v2), LC-AAC; DD AC3-Passthrough
+8613922702227
HE-AAC (v1 und v2), LC-AAC, DD AC3-Passthrough (für SDI und HDMI)
Audiokanal Bis zu 4 Stereoanlagen Bis zu 2 Stereoanlagen Bis zu 2 Stereoanlagen
Ratenkontrolle CBR CBR/VBR CBR/VBR
Seitenverhältnis 16:9, 4:3, 14:9 16:9, 4:3, 1:1, 2,35:1
Farbsättigung 4:2:0, 4:2:2 4:2:0, 4:2:2 4:2:0
Ein Segment N / A Ja N / A
Videopuffer Ja N / A N / A
ASI-Ein- und -Ausgang N / A 1 ASI-Eingang für Remux 2 ASI-Eingänge für Remux
IP-Ausgang 1SPTS über UDP/RTP MPTS/8*SPTS über UDP/RTP, 1 MPTS über UDP / RTP /RTSP
Geringe Verzögerung
150 ms, 200 ms, 350 ms, 650 ms 1400 ms – 5000 ms, 1 ms Schritte N / A
Untertitel EIA 608 und EIA 708 EIA 608 und EIA 708 UVP 608 OSD-Funktion Ja N / A Ja Management Webserver Webserver, SNMP Webserver
