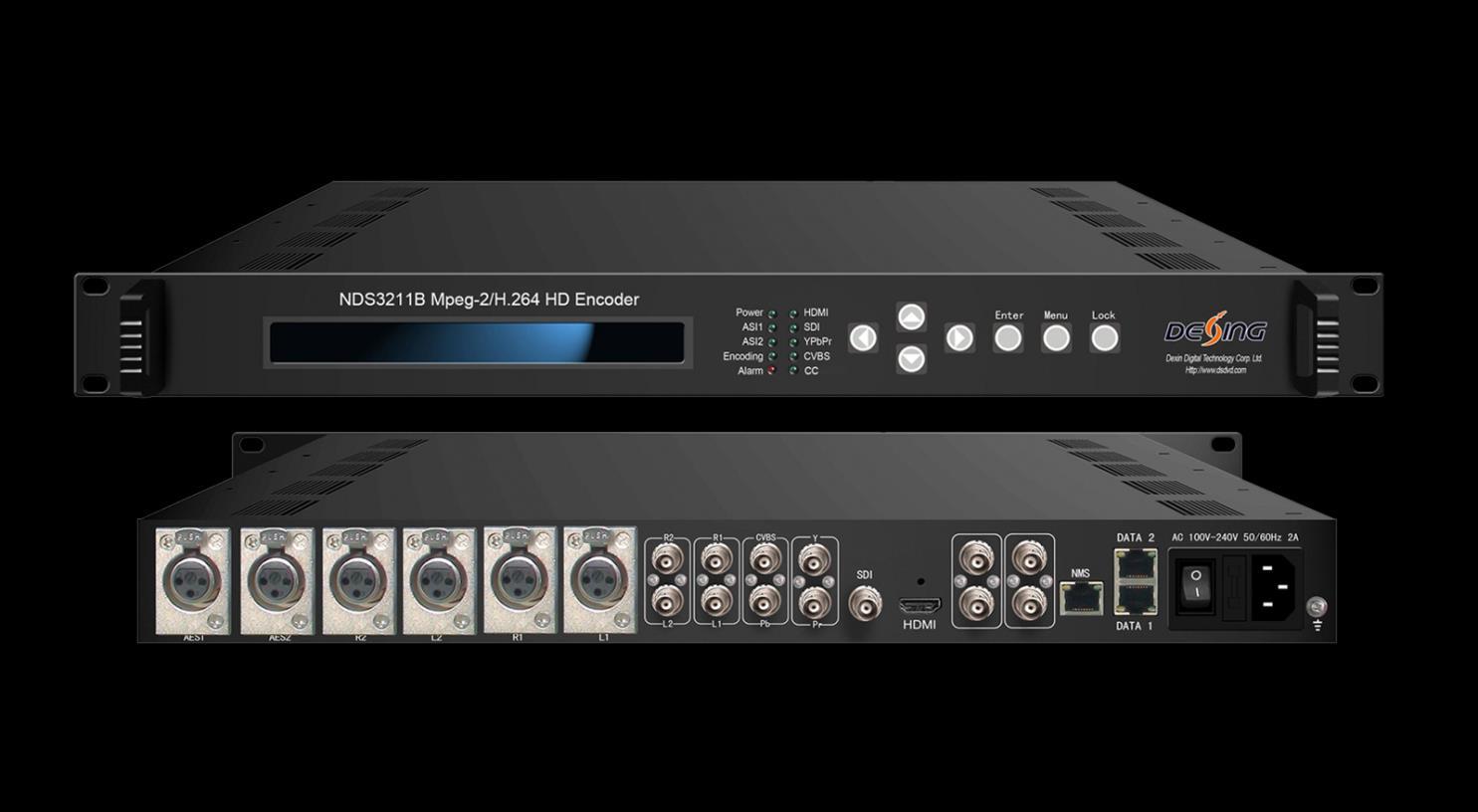

NDS3211B MPEG2/H.264 HD-Encoder
Gliederung
Der NDS3211B Mpeg-2/ H.264 HD Encoder ist das neue Audio- und Video-Encodergerät für den Rundfunk mit leistungsstarker Funktionalität. Es ist mit mehreren Videoeingangsschnittstellen (HDMI, SDI, YPbPr und CVBS) und Audioeingangsschnittstellen (AES, BNC und XLR) ausgestattet, um die Kompatibilität mit verschiedenen Signalquellen zu ermöglichen.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Um den unterschiedlichen Anforderungen der Kunden gerecht zu werden, stehen mehrere Audio- und Videocodierungsformate zur Verfügung. Es werden 2 Stereoformate unterstützt, die mit dem Video gemischt werden können, um einen Stream-Ausgang zu bilden. Das codierte Programm wird schließlich über den ASI/IP-Port in TS ausgegeben.

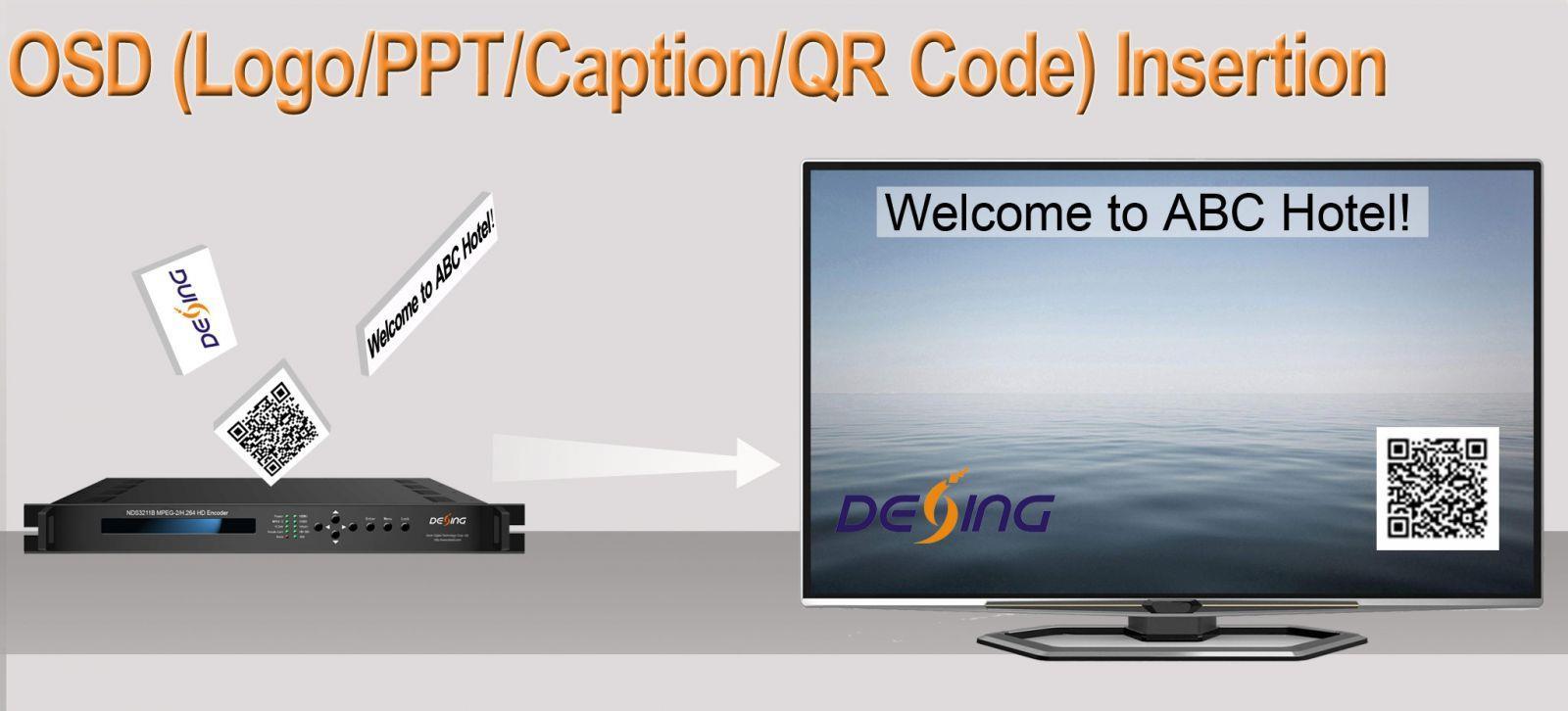

NDS3211B verfügt außerdem über eine OSD-Einfügefunktion (QR-Code, Logo und Beschriftung) und kann mehrere Elemente gleichzeitig anzeigen. Der Bediener kann unabhängig von der STB Werbebilder, eigene Logos, spezielle QR-Codes und Textinhalte in den Kodierungsprozess einfügen. Dies bringt dem Produktbenutzer mehr Gewinn.
Hauptmerkmale
Unterstützt QR-Code, Logo, eingefügtes OSD (Unterstützte Sprachen: 中文, English, ةيبرعلا, ودرا, für weitere Sprachen wenden Sie sich bitte an uns…) (Optional)
MPEG-2 HD/SD und MPEG-4 AVC/H.264 HD/SD Videokodierung
MPEG1 Layer II, HE-AAC (v1&v2), LC-AAC und DD AC3 Audiokodierung
Unterstützt DD AC3 Audio-Passthrough (für SDI- und HDMI-Eingang)
Unterstützt 2 Stereo-Audio-Kodierung
Unterstützt ASI-Ausgabe und IP über UDP- und RTP-Ausgabe
Unterstützt 1080I/P, 720P, 480I, 576I Videoauflösung und Downscale-Transformation
Unterstützt Videopuffer, freies Umschalten der Videoquellen (alle Videoschnittstellen verfügbar)
Unterstützt CC (Closed Caption), EIA 608 und EIA 708 (für CVBS- und SDI-Eingang)
LCD-/Tastatursteuerung und Webverwaltung
Unterstützt niedrige Latenz

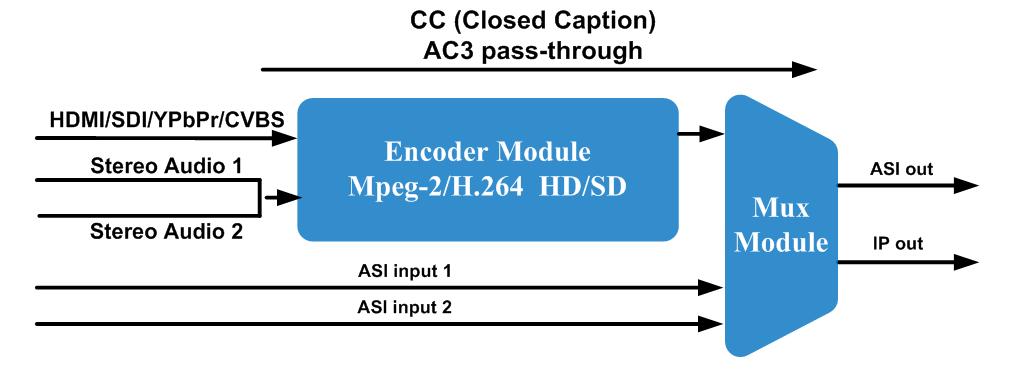

Diagramm der inneren Prinzipien
Technische Daten
Video Schnittstelle 1×HDMI, 1×HD-SDI, 1×YPbPr und 1×CVBS (nur für CC)
Auflösung Eingang Ausgabe
1920×1080p@60/59.94
Anwendbare Schnittstelle
1920×1080p@60, SDI, HDMI
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Codierung
Kontakt: Tomleequan E-Mail: sales@fmuser.com
1920×1080p@50
1920×1080i@60/59.94
1920×1080i @50
1280×720p@60/59.94
1280×720p@50
720×576i@50
720×480i@60
MPEG-2 HD/SD, MPEG-4 AVC/H.264 HD/SD
Bitratenbereich 2,5 – 19,00 Mbit/s
Ratenkontrolle CBR/VBR
GOP-Struktur IP, IBBP, IBBBP
Farbsättigung 4:2:0
Schnittstelle
Audio
Codierung
1920×1080p@50
1920×1080i @60
1920×1080i @50
1280×720p@60
1280×720p@50
720×576i @50
720×480i @60
SDI, HDMI, YpbPr
SDI, HDMI
2×XLR, 2×AES, 2×BNC, 1×SDI (unterstützt maximal 2 synchrone Stereoverarbeitung), 1×HDMI,
MPEG-1 Schicht II, HE-AAC (v1 und v2), LC-AAC, DD AC3 (2.0)
DD AC3-Passthrough (für SDI- und HDMI-Eingang)
Abtastrate 48 kHz
Bitrate 32 Kbit/s bis 384 Kbit/s
Stream-Eingabe 2 ASI-Eingänge für Remux
2×ASI-Ausgangsanschlüsse, BNC-Schnittstelle
Stream-Ausgabe
Systemfunktion
2 IP (MPTS) über UDP/RTP/RTSP, 1000 Base-T Ethernet-Schnittstelle*2 mit unabhängigen IP-Adressen (Multicast/Unicast)
LCD/Tastatur und Webverwaltung
Sprache: English
Ethernet-Software-Upgrade
Maße
Allgemein
482 mm × 405 mm × 44,5 mm (B × T × H)
Temperatur 0–45 °C (Betrieb), -20–80 °C (Lagerung)
Leistung
Wechselstrom 110 V ± 10 %, 50/60 Hz; Wechselstrom 220 V ± 10 %, 50/60 Hz
Verbrauch 16W
Technischer Vergleich
NDS3211B(V2) NDS3211HS
Chipsatz Vixs Hisilicon
Videokodierung
MPEG-2 HD/SD; MPEG-4 AVC/H.264 HD/SD
HEVC/H.265 HD/SD
MPEG-4 AVC/H.264 HD/SD
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Bitrate
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
2,5 Mbit/s bis 19,0 Mbit/s
1 Mbit/s bis 15 Mbit/s
HDMI-Auflösung HD/SD HD/SD
Audiokodierung
MPEG-1 Schicht II, HE-AAC (v1 und v2), LC-AAC, DD AC3 (2.0), DD AC3-Passthrough (für SDI- und HDMI-Eingang)
MPEG-1 Layer II, HE-AAC (v1 und v2), LC-AAC, DD AC3-Passthrough (für SDI- und HDMI-Eingang)
Audiokanal Bis zu 2 Stereoanlagen Bis zu 2 Stereoanlagen
Ratenkontrolle CBR/VBR CBR/VBR
Seitenverhältnis 16:9, 4:3
Farbsättigung 4:2:0 4:2:0
Videopuffer Ja N / A
ASI-Ein- und -Ausgang 2 ASI-Eingänge für Remux
IP-Ausgang 1 MPTS über UDP / RTP /RTSP
Geringe Verzögerung
2 ASI-Eingänge für Remux
1 MPTS über UDP / RTP /RTSP
150 ms – 650 ms N / A
Untertitel EIA 608 und EIA 708
UVP 608
