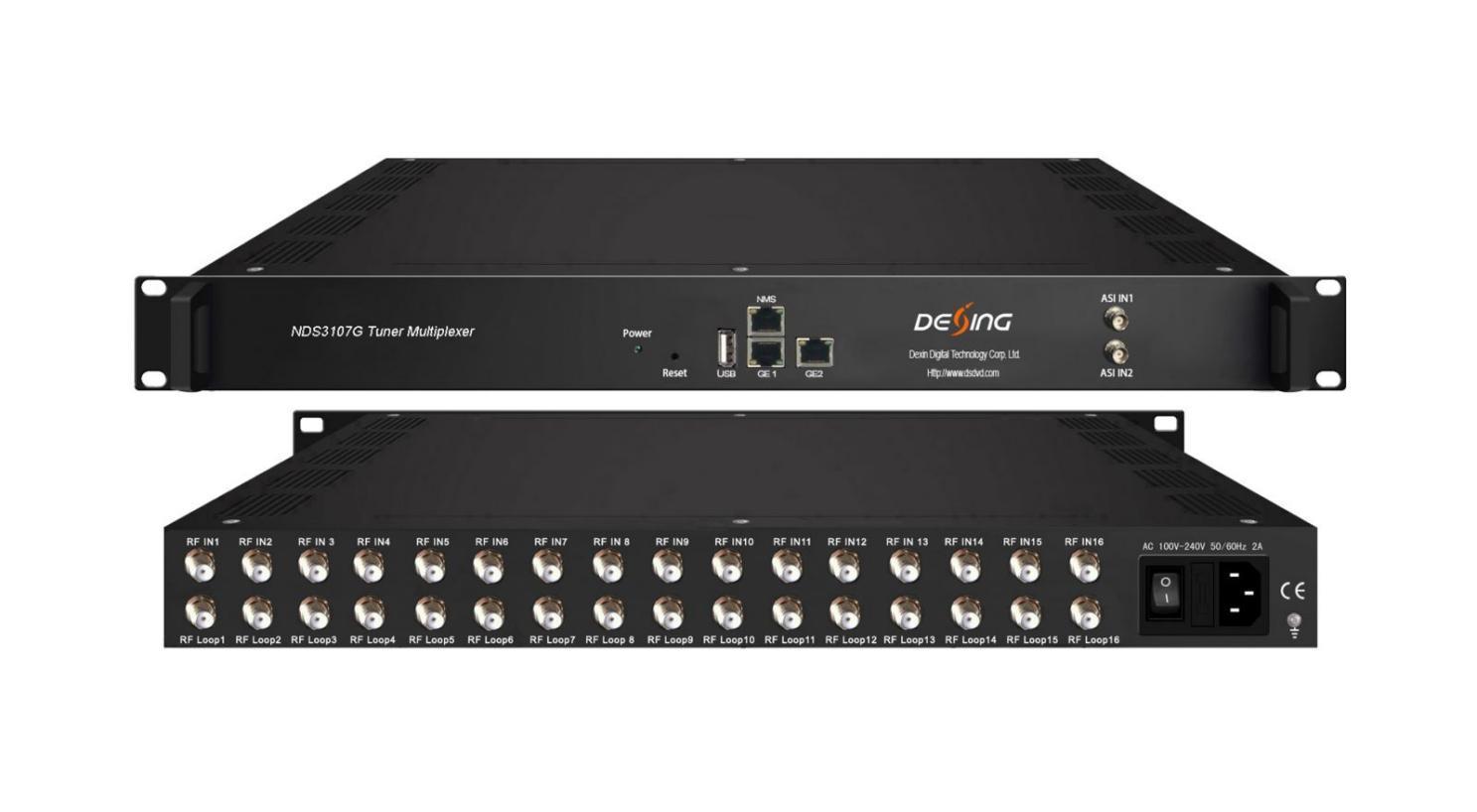

NDS3107G Tuner-Multiplexer
Gliederung
Der Tuner-Eingangsmultiplexer NDS3107G ist das neueste Demodulations- und Multiplexgerät für digitale TV-Übertragungskopfstellensysteme mit TS-Ausgang über IP-Port. Er kann bis zu 16 Tunerkanäle und 2 ASI-Eingänge auf IP (MPTS) multiplexen. Dieser Multiplexer unterstützt die automatische Generierung von PSI/SI-Informationen, PID-Neuzuordnung und Servicefilterung.
Die integrierte BISS-Funktion entschlüsselt die Tuner-Eingangsprogramme sorgfältig. Zusammenfassend lässt sich sagen, dass dieses Gerät aufgrund seiner hohen Integration und seines kostengünstigen Designs häufig im CATV-Rundfunksystem verwendet wird.
Hauptmerkmale
* Unterstützt 16 FTA DVB-S/S2/S2X (DVB-C, DVB-T/(T), ISDB-T, ATSC optional), 2 ASI-Eingänge
* Unterstützt BISS-Entschlüsselung und die Bitrate jedes Kanals darf 80 Mbit/s nicht überschreiten.
* Unterstützt die DisEqc-Funktion
* 4 IP-Ausgabe (MPTS) über UDP, RTP/RTSP-Protokoll
* 2 GE gespiegelter Ausgang, bis zu 850Mbps
* Unterstützt PID-Filterung und Neuzuordnung
* Unterstützt die Neukonstruktion und Bearbeitung von PSI/SI
* Unterstützt die Funktion „Null PKT Filter“
* Unterstützt den Web-Betrieb

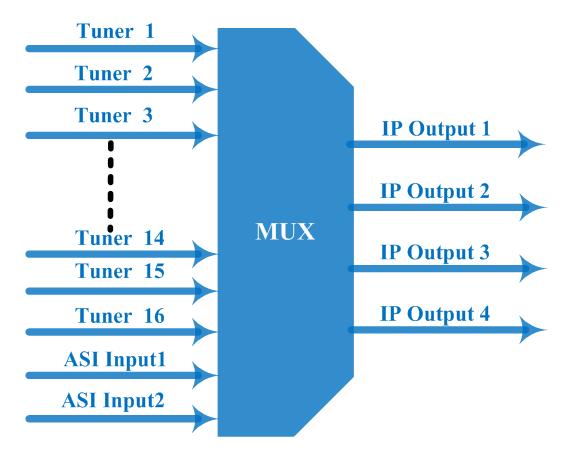

Funktionsprinzip
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Technische Daten
Eingang 16 Tuner-Eingänge (DVB-C, DVB-T/(T), ISDBT, S/S2/S2X, ATSC optional), F-Typ 2 ASI-Eingänge, BNC-Schnittstelle
DVB-C
DVB-T/(T)
Tuner-Sektion
DVB-S
Version 1
DVB-S2
Eingangsfrequenz 30 ~1000 MHz
Standard J.83A (DVB-C), J.83B, J.83C
Konstellation 16/32/64/128/256 QAM
Eingangsfrequenz 30 ~1000 MHz
Bandbreite 6/7/8 M
Eingangsfrequenz 950~2150MHz
Symbolrate 1 bis 45 Msps
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Konstellation QPSK
Signalstärke 65 ~ 25 dBm
Maximale
Eingangsbitrate ≤120 Mbit/s
Eingangsfrequenz 950~2150MHz
Symbolrate 1 bis 45 Msps
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Tomleequan
FEC
Version 2 (Neu)
DVB-S
1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK
Maximale
Eingangsbitrate ≤120 Mbit/s
Eingangsfrequenz 950~2150MHz
Symbolrate 0,5 bis 45 Msps
Signalstärke 65 25 dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Konstellation QPSK
Maximale
Eingangsbitrate ≤120 Mbit/s
Eingangsfrequenz 950~2150MHz
Symbolrate
DVB-S2
FEC
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
32APSK: 0,5–40 Msps;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK, 16APSK, 32APSK
Maximale
Eingangsbitrate
≤120 Mbit/s
Eingangsfrequenz 950~2150MHz
Symbolrate
DVB-S2X
FEC
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
8APSK/32APSK: 0,5 bis 40 Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Konstellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Maximale
Eingangsbitrate ≤120 Mbit/s
ISDB-T Eingangsfrequenz 30 bis 1000 MHz
ATSC Eingangsfrequenz 50 MHz~960MHz
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Neumultiplexen
PID
BISS-Entschlüsselung
Ausgabe
Kontakt: Tomleequan E-Mail:
Bandbreite 6M
Konstellation 8VSB
PID-Neuzuordnung
PCR genaue Anpassung
Automatisch generierte PSI/SI-Tabelle
Ausgabebereich 0x0000 – 0x1FFF
PID transparent Jeder PID transparent und Mapping realisierbar Menge an
ausgegebenem PID pro Eingang 128
Modus 1, Modus E (bis zu 850 Mbit/s) (einzelne Programme entschlüsseln)
4 IP (MPTS)-Ausgabe über UDP- und RTP/RTSP-Protokoll über GE1und GE2-Port, Unicast und Multicast
System Fernverwaltung Webserver-Verwaltung
Sprache Englisch
Aktualisierung USB, Webverwaltung
Dimension 482 mm × 410 mm × 44 mm (B × L × H)
Ungefähres Gewicht 3,5 kg
Verschiedenes
Umfeld 0–45 °C (Arbeit); -20–80 °C (Lagerung)
Stromversorgung 100–240 V Wechselstrom, 50/60 Hz
Stromverbrauch 20 W
Tuner-Eingangsoptionen:
8
DVB-C-Tuner + 8 ATSC-Tuner
8
DVB-S2/S2X-Tuner + 8 DVB-(T)-Tuner
8 DVB-S2/S2X-Tuner + 8 ISDB-T-Tuner
16
DVB-S/S2/S2X/DVB-C/(T) /ISDB-T/ATSC-Tuner
