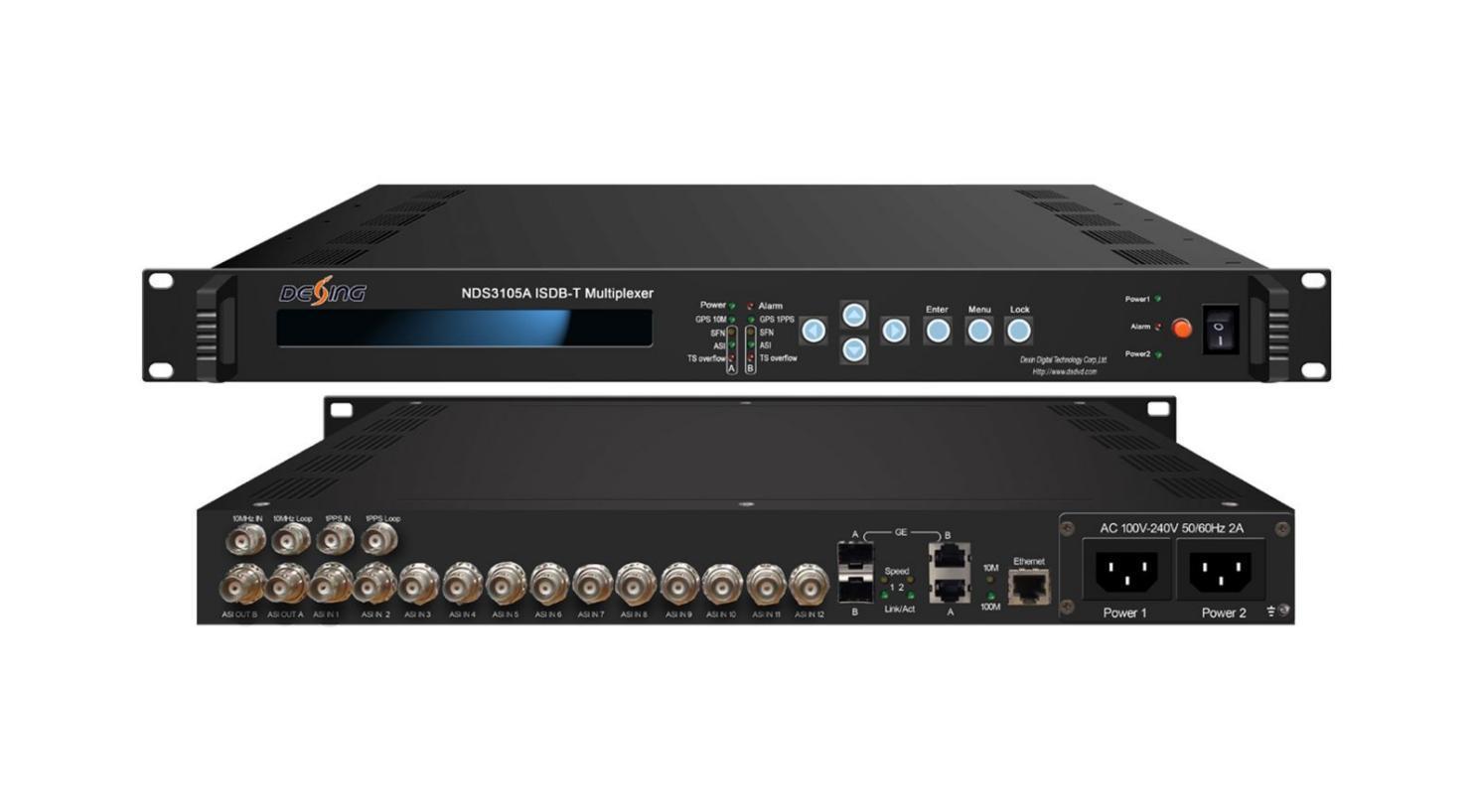

NDS3105A ISDB-T-Multiplexer
Gliederung
Der NDS3105A ISDB_T-Multiplexer ist ein TS-Remultiplexer, der für Japan und südamerikanische Länder wie Brasilien und Argentinien entwickelt wurde. Er unterstützt 2 separate Multiplexer, die vollständig dem ISDB-T/ISDB-Tb-Standard entsprechen. Dieser Multiplexer kann das Head-End-Einzelprogramm und Mehrfachprogramme nach Bedarf auf ISDB-T-Standard-TS übertragen. Darüber hinaus unterstützt er auch das Bearbeiten und Generieren von PSI/SI-Tabellen, das Bearbeiten und Einfügen von Einzelfrequenznetzen und IIP-Paketen. Darüber hinaus kann der NDS3105A ISDB-T-Multiplexer bis zu 12 Eingangskanäle, 2 ASI-Ausgänge und 2 IP-Ausgänge unterstützen, der Übertragungsmodus ist hierarchiekompatibel. Der Benutzer kann das Multiplexersystem online über das Netzwerk aktualisieren und steuern.
Merkmale
* Vollständige Einhaltung des ISDB_T- und ISDB_TB-Standards
* PSI/SI-Neuaufbau, -Bearbeitung und -Generierung; Einfügen von Deskriptordaten
* Unterstützt genaue PCR-Anpassung
* Unterstützt PID-Filterung und Neuzuordnung
* Unterstützt 2 IP-Ausgabe über UDP-Protokoll
* Unterstützt Netzwerk-Remote-Upgrade
* Zwei separate Kanäle TS Re-Multiplexing
* Riesiger Puffer, plötzlich Code-Stream-Widerstand
* Unterstützt die Eingabe von 188/204Byte Übertragungsstrompaketen
* Unterstützt Hierarchieübertragung, unterstützt SFN
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
* Unterstützt das festgelegte Übertragungsintervall der PSI/SI-Tabelle
* Unterstützt die Bearbeitung und Generierung von IIP-Paketen
* Unterstützt LCD/Tastatur und Netzverwaltung, unterstützt NMS/SNMP
Technische Daten
Signaleingabe
Neumultiplexen
Modulationsparameter
SFN-Parameter
Ausgabe
Allgemein
Prinzipdiagramm
12 ASI-Eingang
188/204Byte Übertragungsstrompaket
TS-Paketmodus und plötzlich Coderatenmodus
GPS 10 MHz Referenztakteingabe
GPS 1pps Signaleingang
2 separate Kanäle TS Re-Multiplexer
PCR genaue Anpassung
Automatische Generierung der PSI/SI-Tabelle
Modus: Modus1 (2k) Modus2 (4k) Modus3 (8k)
Schutzintervall: 1/4 1/8 1/16 1/32
Kodierungsrate: 1/2 2/3 3/4 5/6 7/8
Konstellation: DQPSK QPSK 16QAM 64QAM
Schicht: A A+B A+B+C
Bandbreite: 6 MHz 7 MHz 8 MHz
Maximale Zeitverzögerung: 0 ms ～ 1000 ms
Versatz: -1000 ms ～ +1000 ms
Geräte-ID: 01 – 30
2 ASI-Ausgänge (BNC)
2 IP-Ausgänge (UDP-Protokoll)
RS-Kodierungsausgabe unterstützt
GPS 1pps und GPS 10 MHz Loop-Out (BNC)
Abmessungen: 44 mm x 482 mm x 410 mm
Temperatur: 0–45 °C (Betrieb) -20–80 °C (Lagerung)
Stromversorgung: 220 V Wechselstrom ± 10 %, 50/60 Hz, 10 W
