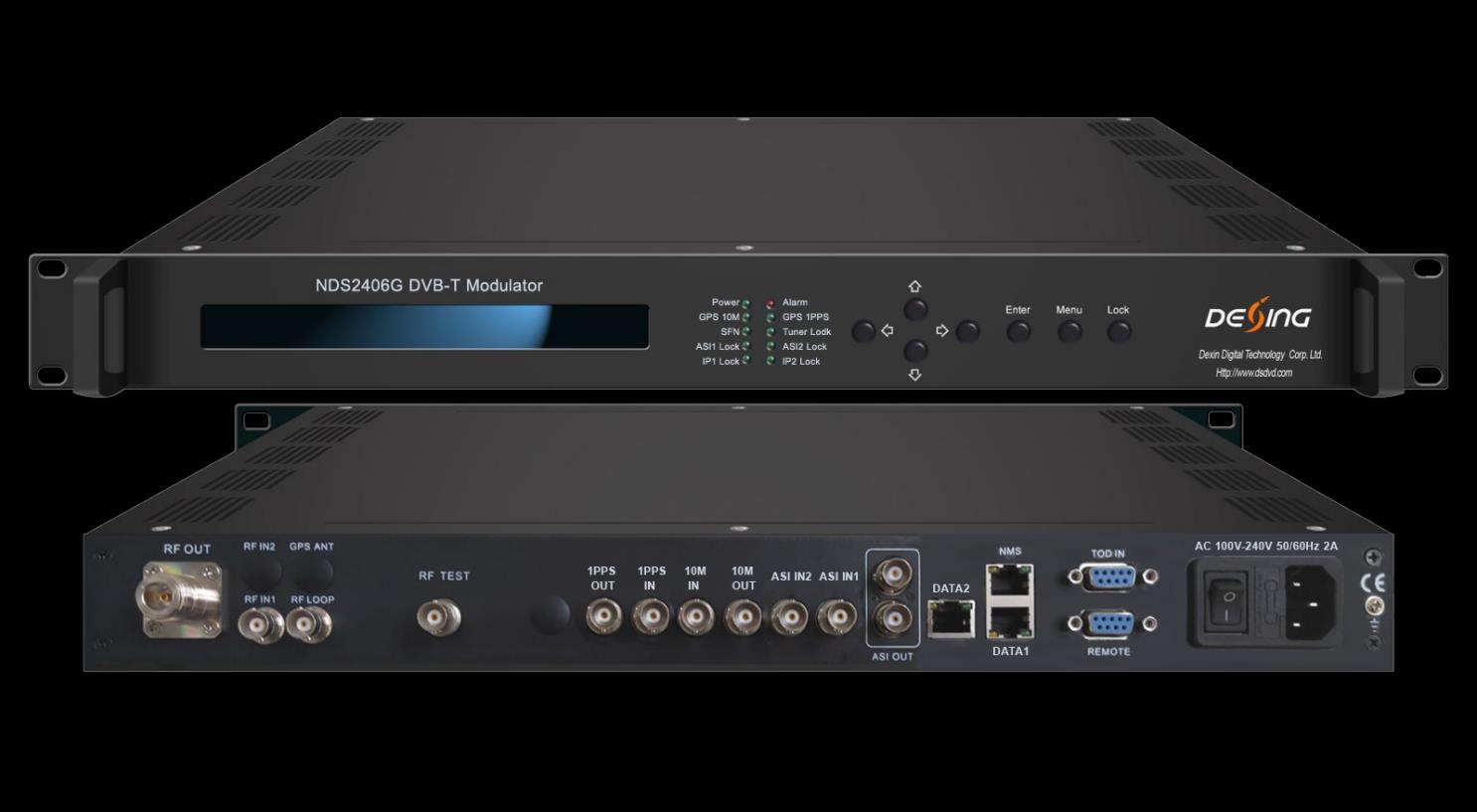

NDS2406G DVB-T/(T) Modulator
Gliederung
Der DVB-T/(T)-Modulator NDS2406G ist unser neues Produkt, das gemäß dem DVB-T/(T)-Standard entwickelt wurde. Dank seiner fortschrittlichen Modulationstechnologie kann dieser Modulator die Bodenspektrumressourcen effektiv nutzen und zuverlässige Signale für feste, mobile und tragbare Geräte bereitstellen. Im Vergleich zu DVB-T wird die Kanalkapazität unter dem Schwellenwert des ähnlichen Träger-Rausch-Verhältnisses (CNR) um 30 % erhöht. Darüber hinaus kann dieses Gerät über das Netzwerksystem aktualisiert und gesteuert werden, sodass es vielseitig zum Aufbau digitaler Rundfunknetze eingesetzt werden kann und gute Signale für wissenschaftliche Labore und DVB-T/(T) STBs liefert.

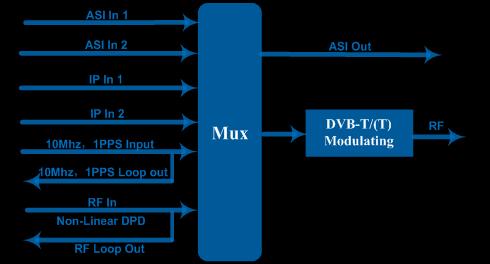

Prinzipdiagramm
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Merkmale
* Volle Übereinstimmung mit den Normen EN302 755 und EN300 744
* 2ASI-Eingangsanschlüsse
* 2 IP-Eingänge über UDP-Protokoll
* 10 MHz Eingang/Loop-Ausgang, 1 PPS Eingang/Loop-Ausgang
* DVB-T/(T) RF-Ausgang in einem Gerät
* Unterstützt einzelnes PLP
* Unterstützt MISO und SISO
* Unterstützt MFN-Netzmodus
* Unterstützt nichtlineare digitale Vorverzerrung (DPD)
* Quarzoszillator mit konstanter Temperatur, Stabilität bis zu 0,1 ppm
* Unterstützt PID-Bypass und Pass-Through (Option)
* Tastaturbedienung und LCD-Anzeige
* Web-Netzwerkverwaltungssystem
Technische Daten
TS-Eingang über 2 ASI- und 2 IP-Ports (UDP)
Eingang
10 MHz Referenztakteingang und Loop-Ausgang, BNC-Schnittstelle
1PPS-Eingang und Loop-Ausgang, BNC-Schnittstelle
Maximale
Multiplexing (Option)
PID-Neuzuordnung
Funktion
128 Eingänge pro Kanal
PID-Neuzuordnung (automatisch oder manuell)
Präzise PCR-Anpassung
PSI/SI-Tabelle automatisch generieren
Standard EN302 755
Modus
Modus A: Einzel-PLP;
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Modulation
DVB-(T)
HF-Ausgang
DVB-T
System
Allgemein
Konnektor
HF-Bereich
PLP-Konstellation QPSK, 16QAM, 64QAM, 256QAM (normal oder gedreht)
L1
Post-Konstellationen BPSK, QPSK, 16QAM, 64QAM
FEC-Länge Kurz (16K), Normal (64K)
FEC-Rate 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Pilotmuster PP1 – PP8
Schutzintervall 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4
FFT-Modus 1k, 2k, 4k 8k, 16k, 32k (normal oder erweitert)
Bandbreite 5 MHz, 6 MHz, 7 MHz, 8 MHz
Net-Modus Meistverkaufte Artikel
Standard EN300 744
FFT 2K, 8K
Bandbreite 5 MHz, 6 MHz, 7 MHz, 8 MHz
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Net-Modus Meistverkaufte Artikel
N-Typ, 50 Ω Impedanz
150 ~ 999 MHz, 1-Hz-Schrittweite
Ausgangspegel ATT -15~+5 dBm, 0,1 dB-Schritte
MER > 43 dB
Schulterhöhe >56 dB
LCD-Display, Tastatur und Web-Netzwerkverwaltung
Unterstützung von Software-Upgrades über das Netzwerk
Demission (B*L*H)
Temperatur
Stromversorgung

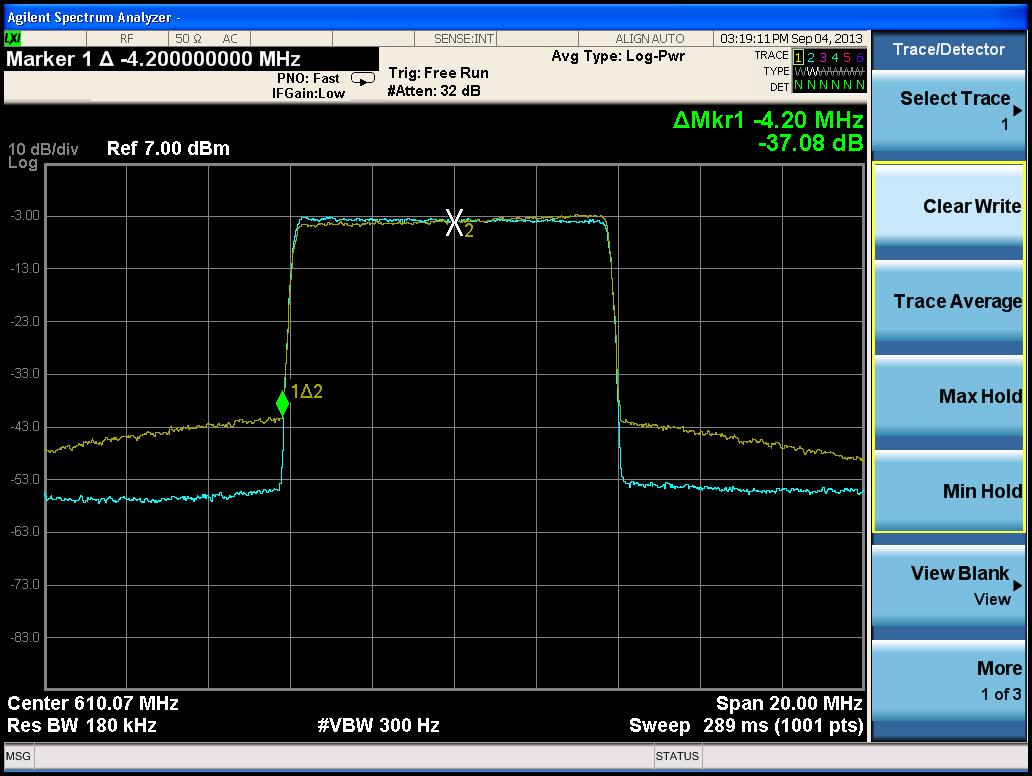

Schulterhöhe mit aktiviertem DPD:
482 mm × 410 mm × 44 mm
0–45 °C (Betrieb), -20–80 °C (Lagerung)
Wechselstrom 220 V ± 10 %, 50/60 Hz
