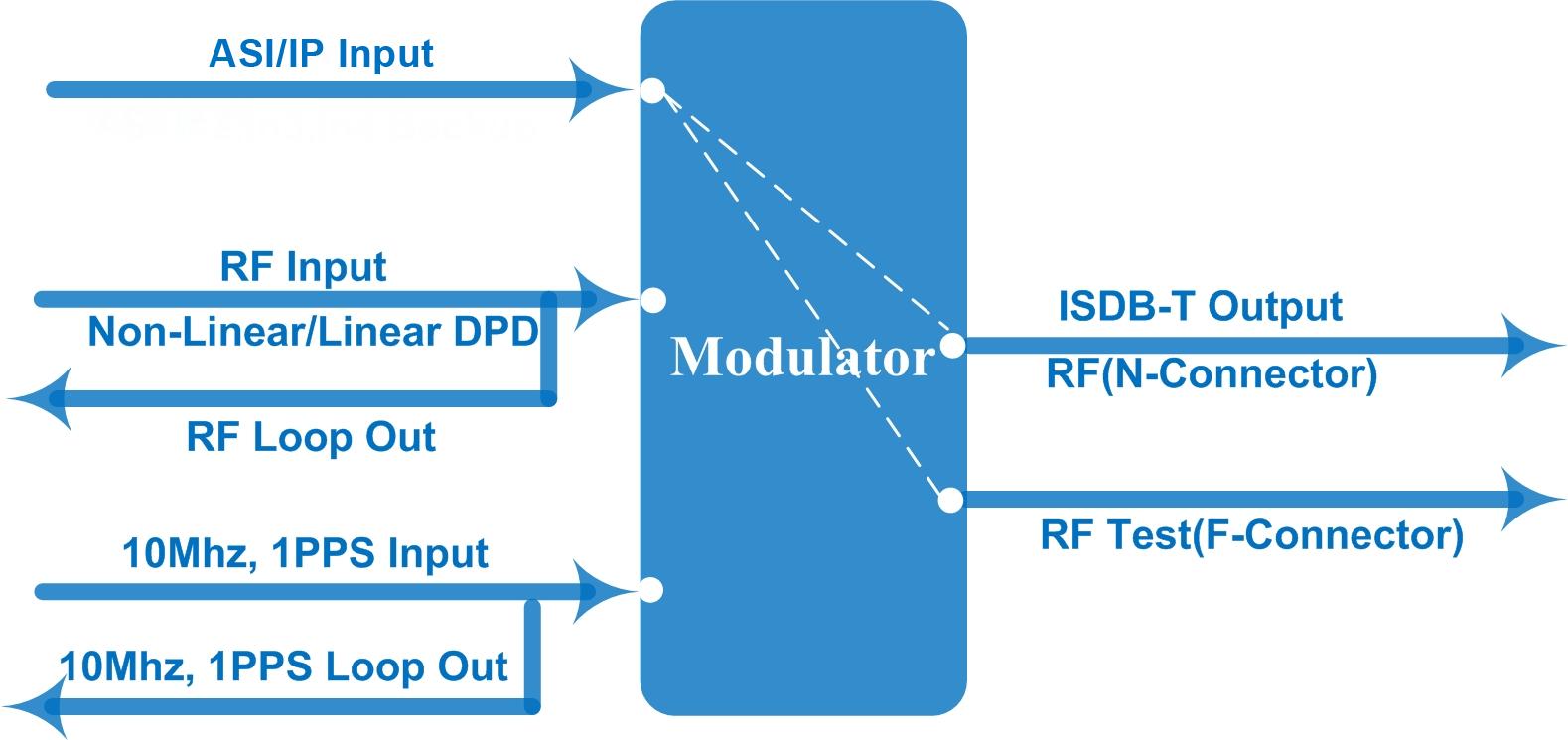

Контур
выходных характеристик передатчика этот модулятор ISDB-T также
приставок.
Функции
1. Полное соответствие стандартам ISDB-T (ARIB STD-B31) и ISDB-TB
2. Двухканальный вход ASI, опорная частота 10 МГц и вход 1PPS
3. Двойные входные порты IP, порты GE, через UDP/RTP
4. Многоуровневая
5.
6.
7.
9.
Модуляция
для горячего резервного копирования, интерфейс BNC
Двойные входные порты IP через UDP/RTP, одноадресную/многоадресную передачу, порты GE
1 канал 10 МГц вход опорной частоты
1 вход RF для DPD -15.2dbm~+5dbm
Стандарт ARIB STD-B31
Режим режим 1(2k), режим 2(4k), режим 3(8k)
Созвездие DQPSK, QPSK, 16QAM, 64QAM
Внешнее кодирование РС (204，188)
Внутреннее кодирование Свертка (1/2, 2/3, 3/4, 5/6, 7/8)
Защитный интервал 1/4, 1/8, 1/16, 1/32
Режим иерархии А、А+Б、А+Б+С
Интерлейсинг во временной
области режим 1: 0, 4, 8, 16 режим 2: 0, 2, 4, 8 режим 3: 0, 1, 2, 4
Пропускная способность 6МГц
Соединитель Тип N, сопротивление 50 Ом
РЧ выход
Диапазон радиочастот 50~999 МГц, шаг 1 Гц Выходной уровень ATT -20 дБм~+5 дБм, шаг 0,1 дБ
МЭР ≥ 42 дБ
Нелинейный DPD улучшение ACPR более чем на 10 дБ (обычно)
линейный ДПД более 10 дБ регулировка неравномерности (нормально)
Система
ЖК-дисплей и клавиатура, WEB, китайский и английский языки
Поддержка
